DL-110型低电流继电器

DL-110型低电流继电器

系列型号

GL-110/AC过电流继电器；

DL-110型低电流继电器
DL-110/AC过电流继电器；

LGL-110型零序过电流继电器
LGL-110/AC零序过电流继电器；

SGL-110型定时限过电流继电器

1 应用
DL-110型低电流继电器用于判别线路和电力设备的电压降低，用作失电保护或与电流继电器配合
构成低电压闭锁过电流保护。
2 型号

3 工作原理及主要性能

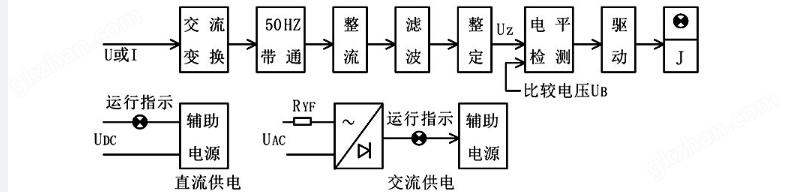

交流电压或电流经交流变换器变换成本继电器所需要的交流电压； 再经 50HZ 带通滤去 50HZ 以外的
谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压 UZ 再送入电平检测器与比较电压 UB 进行比较；然后通过驱动，作用于出口继电器 J。以 AK-11 结构为例：
对于 GY-110、GY-110/AC 型过电压继电器和 GL-110、GL-110/AC 型过电流继电器，在正常运行情况下 UZ＜UB ，继电器 J 不动作，动合触点 1-3、7-19 断开，动断触点 3-17、5-7 闭合；在故障情况下 UZ≥UB，继电器 J 动作，动合触点 1-3、7-19 闭合，动断触点 3-17、5-7 断开。
对于 DY-110、DY-110/AC 型低电压继电器和 DL-110、DL-110/AC 型低电流继电器，在正常运行情况下 UZ＞UB ，继电器 J 不动作，动合触点 1-3、7-19 断开，动断触点 3-17、5-7 闭合；在故障情况下 UZ≤UB，继电器 J 动作，动合触点 1-3、7-19 闭合，动断触点 3-17、5-7 断开。
本继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于 104 的开环放大倍数和极小
的失调电压、电流，是构成静态型继电器保护的器件。
采用进口集成电路和元器件构成，具有原理先进、性能稳定、可靠性高、动作值精度高、离散值
小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。
保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观、方便，调试简单、
方便，在现场无需调节。
4 技术条件
4.1 环境基准条件
环境温度：20±2℃
相对湿度：45%～75%
大气压力：86～106Kpa
4.2 正常使用条件
环境温度：-10℃～+50℃
环境相对湿度：不大于 90%
大气压力：80～110KPa
储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于 2500 米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低
到允许极限值以下。
可靠的供电电源。
4.3 额定参数
额定交流电压：100V；100/ 3 V；220V；380V
额定交流电流：5A；1A
额定频率：50HZ
辅助直流电源额定电压：220V；110V；48V
辅助交流电源额定电压：380V；220V
4.4 特性参数

4.5 辅助电源电压允许波动范围：0.8～1.15 倍额定电压
4.6 大功耗：
交流电压回路：100V 下每相不大于 0.5VA
交流电流回路：在 5A 下每相不大于 0.5VA；在 1A 下每相不大于 0.2VA。
辅助电源：220VDC 时不大于 6W；220VAC 时下不大于 10VA（含外附电阻）。
4.7 触点大容量：
切断负载能力：直流 250V 以下，τ=5ms，感性负载 50W，阻性负载 150W；
交流 250V 以下，负载 1200VA；
允许长期接通电流：5A。
4.8 交流回路过载能力：
交流电压回路：1.2 倍额定电压下可连续工作
交流电流回路：2 倍额定电流下可连续工作；
10 倍额定电流下可允许工作 10S；
40 倍额定电流下可允许工作 1S。
4.9 绝缘电阻：符合能源部 SD189-87《静态继电器保护及安全自动装置通用技术条件》。
4.10 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压 2000V，同组触点间能承受工频电压 1000V，
历时一分钟无击穿。
4.11 抗干扰性能：符合国家 GB6162-85《静态继电器及保护装置的电气干扰试验》标准。
4.12 电气寿命：触点在额定负荷下为一万次。
4.13 机械寿命：触点在空载状态下为三百万次。

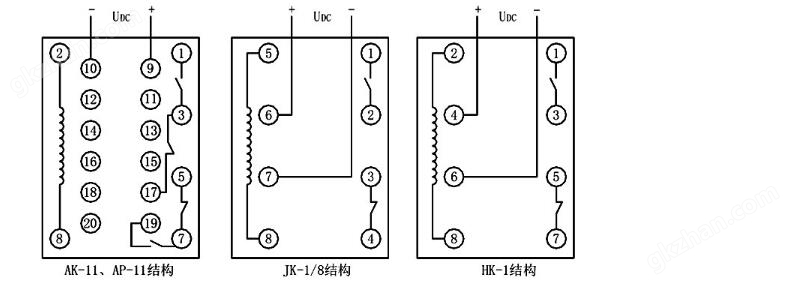

5 结构型式代号及相应背视端子接线
5.1 结构型式代号：AK-11，AQ-11(AK-11 嵌入式加底座为 AQ-11)，AP-11，JK-1/8，HK-1。外形尺寸、
安装开孔尺寸参见结构图。
5.2 辅助电源为直流供电的GL-110/AC过电流继电器

5.3 辅助电源为交流供电的GL-110/AC过电流继电器

5.4 辅助电源为直流供电的 GY-110 型过电压、GL-110 型过电流和 DL-110 型低电流继电器

5.5 辅助电源为交流供电的 GY-110 型过电压、GL-110 型过电流和 DL-110 型低电流继电器

5.6 辅助电源为直流供电的 GDY-110 型过低压继电器

6 使用
6.1 在使用继电器前应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。
6.2 接线应符合产品第 5 条端子接线要求。
6.3 按继电器面板上的公式用拨轮开关进行动作值整定。
* 电压继电器整定公式：U=K[10□+□+10]V
K 值视整定范围而定：如整定范围为 10～109V 时，K=1 U=[10□+□+10]V
整定范围为 20～218V 时，K=2 U=2[10□+□+10]V
* 电流继电器整定公式：I=K[□+0.1□+1]A
K 值视整定范围而定：如整定范围为 1～10.9A 时，K=1 I=[□+0.1□+1]A
整定范围为 5～54.5A 时，K=5 I=5[□+0.1□+1]A
6.4 单个继电器特性参数测试：
按下图接线。在正常使用条件下测量继电器动作值、返回值。继电器动作值范围、级差，返回系
数，动作值刻度误差应符合 4.4 条的规定。

DL-110型低电流继电器外形尺寸和开孔尺寸见附图


订货须知：
订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。
