设备概述：
该设备主要由箱体、制冷系统、加热系统、空气循环系统以及控制系统组成。箱体的外壳为采用冷轧钢板静电喷塑或雾面不锈钢，内胆采用优质镜面不锈钢板，箱门中间设大面积观察窗，并配有观察灯，使用户可以清晰地看到试样的试验情况。外型整体美观大方。保温层为硬质聚氨脂发泡加上少量的超细，具有强度高，保温性好等特点。该设备主要温度控制仪采用PLC+触摸屏控制，人性化设计的操作方法，易学易用，并且可以输出连接电脑，方便保存，查询试验结果。内置常用热电偶和热电阻非线性校正表格，测量精确稳定。具备位式调节和AI人工智能调节功能，0.2级精度，多种报警模式。升温、降温、加湿、去湿独立，的BTHC平衡调温调湿方式。制冷系统采用全封闭进口压缩机组，机械式双级复迭低温回路系统，全自动控制与安全保护协调系统。加热采用不锈钢翅片加热管。
主要功能:
快速温度变化试验箱适用于仪器仪表、化学、塑胶、电子、食品、服装、车辆、金属、化学、建材、航天等多种零部件或整机，作温度快速变化或渐变条件下的适应性试验或进行温度应力筛选试验，帮助对试品在拟定条件下的性能、变化作出科学的分析及评价，以便供产品设计、改进、鉴定及出厂检验用。
主要特点:
1、快速温度变化试验箱是一种能施加温度应力且能实现在期望温度值间快速变化(如+85~-35℃温度区间，升降温速率为5℃/min)的试验箱，由制冷系统、加热系统、控制系统、空气循环系统、传感器系统等组成。
2、快速温变化试验箱具有较大的温度控制范围，能提供：高低温快速变化试验，一次或多次温度变化试验(循环);快速温度变化试验箱还可单独进行低温(超低温)及高温恒温试验。
3、快温变化试验箱采用了的造型设计，外观具备优异的质感，美观大气，结实耐用。
4、控制系统采用快速温度变化试验专用控制系统，扩展性强，全中文人机对话，操作简单，控制精确，稳定可靠。
满足标准：
1. GB/T2423.22-2002《基本环境试验规程 第2部分 试验N:温度变化》
2. IEC 60068-2-14：1984《基本环境试验规程 第2部分 试验N:温度变化》(修正件1：1986)
3. GB/T2423.1-2001电工电子产品环境试验 试验A低温(idt IEC 60068-2-1:1990)
4. GB/T2423.2-2001电工电子产品环境试验 试验B高温(idt IEC 60068-2-2:1974)
5. GB/T2423.13-2002电工电子产品环境试验 温度变化试验导则(idt IEC 60068-2-33:1971)
6. IEC600682-33：1997电工电子产品环境试验 温度变化试验导则
7. GB/T 2424.13-2002/IEC60068-2-33:1971电工电子产品环境试验 温度试验箱性能确认
应用行业:
适合电子、塑胶制品、电器、仪表、食品、车辆、金属、化学、建材、航天、医疗…等制品检测质量之用。
制冷系统：
压 缩 机：泰康原装压缩机组
制冷方式：复叠式机械压缩制冷
冷却方式：循环水冷型(客户需提供自来水及管道接进水塔)
蒸 发 器：鳍片式蒸发器
制 冷 剂：R23/R404A
控 制 器：可程式温度控制器，7.2英寸真彩液晶触摸屏输入，外置中英文切换触摸按钮，PID自整定、支持USB、电脑远程曲线显示功能等
安全装置：电源漏电保护、电机过载保护、压缩机超压、过热、过电流保护、欠相缺相保护设备，安全接地保护端子、超温保护。
标准配备：样品搁架一套(2个)、ф50mm线缆孔一只、万向滑轮及固定支撑结构、带电热除霜功能玻璃观察窗一只、视窗照明灯一只
备注1、以上参数为设备空载，且在环境温度23℃时测得。
2、 设备实际配置以双方签订的合作协议为准。
结构配件特征、用途说明：

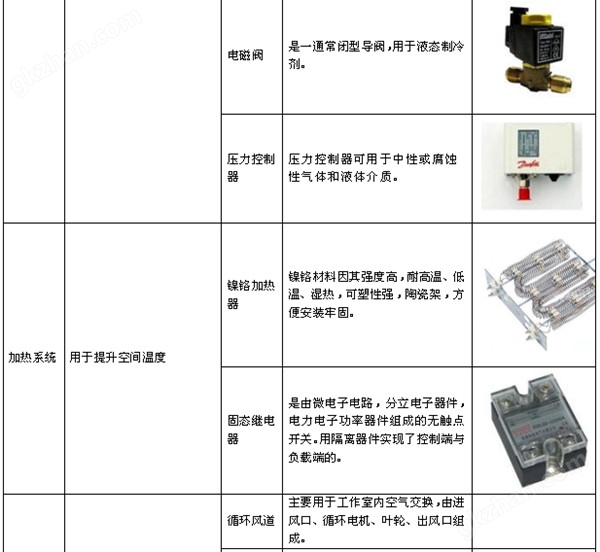

本试验箱结构主要包含机械和电气两部份，在本介绍中按功能分成制冷系统、加热系统、空气循环系统、控制系统、安全保护、框架赋形、标准配置八个项目进行描述说明。
快速温度变化试验箱控制系统:
该产品采用计算机技术对环境温度进行测量和控制，温度达到要求后可以当恒温设备使用。
1. 显示和控制界面直观清晰，轻触式选择菜单，简单易用，性能稳定可靠。
2. 高效，程序控制灵活，给用户带来性能稳定，控制灵活，性价比高的产品。
技术指标：
1. 7.0寸真彩触摸薄屏
2.两种控制方式：程式/定值
3.传感器类型：两路PT100输入(可选电子传感器输入)
4.输出方式：四路PID输出/2路4-20mA 模拟输出/16路继电器输出(无源)
5.控制信号：8路IS控制信号/8路T控制信号/4路AL控制信号
6.报警信号：16个DI外部障碍报警
7.温度测量范围：-70.00℃--150.00℃，(-70.00℃—150.00℃可任意选择)误差±0.2℃;
8.通讯接口(RS232/RS485，)
9.界面语言类型：中文/英文
10.具备汉字输入功能
11.多种信号组合继电器输出，信号可进行逻辑运算(NOT,AND,OR,NOR,XOR)，简称PLC编程能力
12.继电器控制方式多样化：参数->继电器模式，继电器->参数模式，逻辑组合模式，复合信号模式。
13.程式编辑：可编120组程式，每组程式可编100段
14.带网络功能，IP地址可设;
15.可远程控制仪表
16.产品显示清晰直观立体感强，可编程控制系统操作灵活方便，性能稳定，工作更高效
17.外型尺寸：194 X 133 X 34 (mm) (长×宽×深)最终依内箱尺寸决定
18.安装开孔尺寸：189 X 128(mm) (长×宽)最终依内箱尺寸决定
技术参数：
型 号 PJ-KS-80L PJ-KS--100L PJ-KS--150L 工作室尺寸D×W×H 40*50*40cm 50*40*50cm 50*50*60cm 性能指标 温度范围 1、-40℃～150℃（降温范围） 2、-55℃、-50℃、-45℃、-40℃、-35℃、-30℃以内自选 波动 ≤±1℃ 均匀度 +2℃-3℃ 升降温时间 1.升温时间：≥4度/min分钟(空载线性)，线性范围：-40度~80度 2.降温时间：≥3度/min分钟(空载线性)，线性范围：-40度~80度 升温速率 详解：即在规定时间内达到升降温范围内。不限制每分钟的升降温速率 湿度控制范围 一般无湿度。 温湿度运行控制系统 控制器 TEMI880彩色触摸屏 温湿度传感器 铂金电阻 PT100Ω/MV 加热系统 全独立系统，镍铬合金电加热式加热器 制冷系统 原装法国“泰康”/全封闭风冷复迭压缩制冷方式 循环系统 耐温低噪音空调型电机.多叶式离心风轮 使用材料 外箱材质 优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理 内箱材质 SUS304不锈钢优质镜面光板 保温材质 聚胺脂硬质发泡、超细玻璃纤维绵 门框隔热 双层耐高低温老化硅橡胶门密封条 标准配置 多层加热触霜附照明玻璃视窗1套、试品架2个、测试引线孔（25、50mm）1个 安全保护 漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护 电源电压 AC380V±10％ 50±0.5Hz 三相五线制 使用环境温度 5℃～＋30℃ ≤85％R.H 注：
1.以上数据均在环境温度（QT）25℃.工作室无负载条件下测得
2.可根据用户的具体要求定做非标型高低温、低温试验室
