KHLC小口径笼式调节阀 产品信息

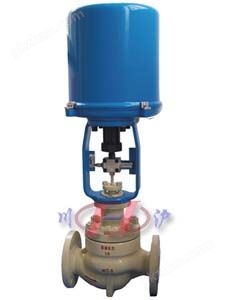

KHLC小口径笼式调节阀

KHLC小口径笼式调节阀 KHLC小口径笼式调节阀 内部剖面图
KHLC小口径笼式调节阀 KHLC小口径笼式调节阀 内部剖面图

一、KHLC小口径笼式调节阀 概述

上海川沪阀门有限公司生产的KHLC小口径笼式调节阀具有以下优点:

  1. KHLC小口径笼式调节阀适用于液体压差超过3MPa的高压场合,是一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。
  2. KHLC小口径笼式调节阀具有结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。
  3. KHLC小口径笼式调节阀的泄漏量符合ANSI Bl6.104标准。产品符合GB/T4213-92、JB/T7387-94。

二、KHLC小口径笼式调节阀 阀体参数

阀体型式 直通单座铸造球型阀
公称通径 25、25mm
公称压力 美标:ANSI 125、150、300、600 日标:JIS 10、16、20、30、40K 国标:PN1.6、4.0、6.4MPa
连接型式 法兰连接 FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接标准 嵌接焊SW
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃ +230~+566℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、KHLC小口径笼式调节阀 阀内件

阀芯形式 单座套筒式柱塞型阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、KHLC小口径笼式调节阀 执行机构

执行器型式 DKZ系列、381L系列、SKZ系列、PSL系列
输入信号 DKZ执行机构 Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω)
381L执行机构 4~20mA·DC或1~5V(输入电阻250Ω)
SKZ执行机构 4~20mA·DC、1~5V DC
PSL执行机构 4~20mA·DC
电源电压 DKZ执行机构 220V,50Hz
381L执行机构 220V,50/60Hz
SKZ执行机构 单相控制220V·50Hz
PSL执行机构 单相控制220V·50Hz; 三相控制380V,50Hz
手动机构 DKZ执行机构:手轮; 361L执行机构:离合式; SKZ执行机构: 手轮; PSL执行机构: 手轮
作用形式 电关式或电开式

五、KHLC小口径笼式调节阀 主要性能

泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座 小于阀额定容量的10-7,符合ANSI B16.104-1976 VI级
回差 配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1%
基本误差 配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1%
可调范围 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

六、KHLC小口径笼式调节阀 Cv值和行程

阀芯型式 阀座和流量特性 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 2.5 4.0 6.3
流量
特性
金属
阀座
等百分比 - - - -
线性
额定行程(mm) 14.3
公称通径 20、25mm
注:符号○表示阀的规格范围。

七、KHLC小口径笼式调节阀 主要外形及连接尺寸

公称通径DN(mm) 20、25mm
结构长度 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为
您提供完整的图纸及技术资料。
阀体高度
执行器高度
