专业定制LTCC/陶瓷低通滤波器

参考价	¥ 1.2
订货量	≥6000只

具体成交价以合同协议为准

公司名称深圳市先烽微波电子有限公司
品牌其他品牌
型号
所在地深圳市
厂商性质生产厂家
更新时间2025/6/20 15:25:42
访问次数28

产品标签:

陶瓷低通滤波器通讯设备用滤波器过滤低端信号用滤波器低温共烧陶瓷低通滤波器介质低通滤波器

在线询价收藏产品点击查看电话

联系我们时请说明是智能制造网上看到的信息，谢谢!

索取相关资料

公司介绍主营产品

2003年，香港燊豊电子有限公司（简称燊豊电子）在香港成立，主要经营陶瓷滤波器、陶瓷谐振器、声表谐振器、声表滤波器、晶体振荡器、集成电路等的电子元器件的代理商，并参与定制陶瓷滤波器、陶瓷合路器、陶瓷天线等微波电子陶瓷元器件的定制工作。

2006年，燊豊电子与诺基亚公司合作，提供并参与定制陶瓷滤波器、陶瓷双工/多工器、陶瓷合路器、陶瓷天线等微波电子元器件。

2010年，燊豊电子与爱立信通讯公司合作，提供陶瓷滤波器、陶瓷谐振器、陶瓷双工/多工器、陶瓷合路器等其它微波电子元器件，开始定制陶瓷滤波器、陶瓷合路器、陶瓷天线等微波电子陶瓷元器件。

2015年，燊豊电子与国内的通讯设备制造商合作，供应4G、4G+ 基站、直放站等通讯设备中的陶瓷滤波器、陶瓷谐振器、陶瓷双工/多工器等微波电子元器件，并批量定制系列微波陶瓷元器件。

2017年，燊豊电子在深圳成立深圳市先烽微波电子有限公司，主要经营：陶瓷滤波器、陶瓷谐振器、陶瓷双工/多工器、陶瓷合路器、波导滤波器、陶瓷天线、LTCC滤波器、LTCC双工/多工器、LTCC功公器、LTCC巴伦/LTCC平衡器、LTCC电桥、LTCC耦合器、LTCC天线、声表滤波器、声表谐振器、腔体滤波器、腔体双工/多工器、腔体合路器等微波电子元器件，并参与定制工作。

公司现有交级研发人员10余人，售全及其它人员10余人，香港燊豊电子有限公司在大陆的工厂（微波电子元器件生产厂家）分工合作。在香港有研发中心，在香港、深圳等地有多套射频测试场地及配套仪器。具有快速、高效地服务户的能力。

做为业内的微波电子元器件生产厂家，公司始终遵循”以客户为向导，实现写客户双赢“的经营理念，秉承”诚为先、信为本“的服务宗旨，始终追求”方案设计长远化，项目管理规范化“为发展目标，为客户提供优质的产品和周到的服务。

展开显示更多内容

陶瓷滤波器,声表滤波器,lc滤波器,薄膜滤波器,ltcc滤波器,波导滤波器

产品简介在线询价

LTCC低通滤波器（陶瓷低通滤波器）具有尺寸小（长：5mm-8mm; 宽:4mm-5mm；高： 2mm）、插损低、抑制性良好（3dB BW 从 15% 到 50%）、频率范围广（共面波导输入和输出频率范围从 3GHz 到 30GHz）、产品一致性好、密封性好，能有效的防潮、进一步将电路小型化与高密度化，特别适用于高频通讯用组件。

专业定制LTCC/陶瓷低通滤波器产品信息

一、产品特点及说明

LTCC低通滤波器（陶瓷低通滤波器）具有抑制高次谐波、镜像信息、发射漏泄信号、各类寄生杂波干扰，以达到分隔不同频率电流，提升收讯品质，抑制其它频率信号的作用，从而实现特定精度的幅频和相频特性的滤波。LTCC低通滤波器的特点是当信号低于截止频率时，信号能正常通过；当信号高于某一频率时，信号将大幅衰减，或者说，允许从零到某个截止频率的信号无衰减地通过。

LTCC低通滤波器（陶瓷低通滤波器）具有高频特性好、体积小、功耗低、相位噪声小、电路小型化、器件集成度高、高速传输以及宽通带的特性，可提高电路的品质因数，增加电路设计的灵活性；可适应大电流、耐高温、寿命长；集成度高，重量轻，体积小、兼容性良好；产品直通率高、产品的一致性好、安装更方便、价格便宜，器件集成度高，全温范围内性能稳定可靠，满足工作环境为-55℃～+85℃条件。

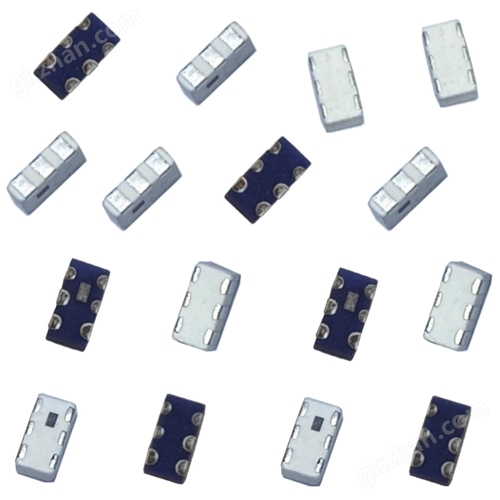

专业定制LTCC/陶瓷低通滤波器

二、产品型号及参数

产品型号	频率范围（MHz）	插入损耗（dB）	驻滤比	尺寸（mm）
LF31L1300H126-L38	DC--1000	≤ 1.0	≤ 2.0	3.2 * 1.6 * 1.0
LF43L0865H82-L24	5--865	≤ 3.3	≤ 2.0	4.5 * 3.2 * 2.0
LF43L0500H93-L26	100--900	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.6
LF43L0500H72-L32	100--900	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.6
LF43L0437H93-L43	174--700	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.6
LF18L0960H105-L136	663--960	≤ 0.8 / ≤ 0.9	≥ 10 dB	1.6 * 0.8 * 0.6
LF18L2490H87-L54	673--2690	≤ 0.5	≤ 2.0	1.6 * 0.8 * 0.6
LF18L0960H98-L135	698--960	≤ 0.35	≥ 16 dB	1.6 * 0.8 * 0.6
LF18L0960H98-L135	698--960	≤ 0.35	≥ 16 dB	1.6 * 0.8 * 0.6
LF15L0960H1311-L78/K	698--960	≤ 0.9	≥ 10 dB	1.6 * 0.8 * 0.6
LF18L0960H105-L71	698--960	≤ 0.8	≥ 10 dB	1.6 * 0.8 * 0.6
LF18L0960H98-L135	698--960	≤ 0.35	≥ 16 dB	1.6 * 0.8 * 0.6
LF18L0960H119-L75/R	699--960	≤ 0.9	≥ 9.5 dB	1.6 * 0.8 * 0.6
LF18L0960H105-L70/K	699--960	≤ 0.6 / ≤ 0.7	≥ 10 dB	1.6 * 0.8 * 0.6
LF18L0960H105-L70	699--960	≤ 0.6 / ≤ 0.7	≥ 10 dB	1.6 * 0.8 * 0.6
LF18L2690H86-L133	699--2690	≤ 0.18	≥ 15 dB	1.6 * 0.8 * 0.6
LF21L2025H1008-L140	800--2025	≤ 0.5 / ≤ 0.8 / ≤ 1.5	≤ 2.0	2.0 * 1.25 *0.9
LF43B0900P57-N108	850--950	≤ 4.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L0977H72-L20	950--1003	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1025H93-L37	950--1100	≤ 2.2	≤ 2.0	4.5 * 3.2 * 1.6
LF43B1035P47-N65	950--1120	≤ 2.2	≤ 2.0	4.5 * 3.2 * 2.0
LF43B1071H93-N100	950--1193	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF34B1071P46-N94	945--1196	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.5
LF34B1086P46-N84	950--1222	≤ 2.0	≤ 2.0	4.5 * 3.2 * 1.
LF43B1200H2111-N51	950--1450	≤ 2.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L069H072-L39	950--1188	≤ 3.5	≤ 2.0	4.5 * 3.2 * 2.0
LF43L069H072-L40	950--1188	≤ 2.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1071H072-L22	950--1193	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1128H72-L29	950--1253	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1115H072-L21	950--1280	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1150H72-L28	950--1350	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1190H72-L42	950--1430	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1190H72-L51	950--1430	≤ 3.5	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1190H72-L58	950--1430	≤ 3.5	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1200H45-L04	950--1450	≤ 2.0	≤ 2.0	3.2 * 2.5 * 1.5
LF43L1192H72-L25/B	950--1450	≤ 3.5	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1192H72-L23	950--1434	≤ 3.5	≤ 2.0	4.5 * 3.2 * 2.0
LF32L1222H45-L41	950--1493	≤ 0.9	≤ 2.0	3.2 * 2.5 *1.5
LF43L1325H178-L114	950--1700	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF32L1325H45-L16	950--1700	≤ 3.5	≤ 2.0	3.2 * 2.5 *1.5
LF43L1325H72-L27	950--1700	≤ 2.8	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1325H72-L33	950--1700	≤ 2.8	≤ 2.0	4.5 * 3.2 * 2.0
LF43L1325H45-L34	950--1728	≤ 2.8	≤ 2.0	4.5 * 3.2 * 1.5
LF43L1365H45-L19	950--1780	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF52B1550H1710-N105	950--2150	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L090H072-L11	1000--1180	≤ 2.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43L2090H166-L55	1000--2900	≤ 4.0	≤ 2.3	4.5 * 3.2 * 1.5
LF34B1102P46-N13	1070--1133	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.5
LF43B1315H92-N46	1160--1470	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.6
LF23B1210P58-N80	1180--1240	≤ 2.7	≤ 2.0	3.2 * 2.5 * 1.2
LF15L2025H1109-L123/K	1180--2025	≤ 1.4	≤ 2.0	1.0 * 0.5 * 0.38
LF43B1406P67-N14	1198--1614	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF43B1315P56-N66	1230--1400	≤ 2.0	≤ 2.0	4.5 * 3.2 * 2.2
LF43B1411P57-N101	1293--1529	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF43B1411P67-N92	1293--1529	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF34B1416P45-N95	1297--1536	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.5
LF43B1460P57-N106	1325--1595	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.5
LF43H1741P57-H35	1333.5--2150	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF34B1460P46-N85	1335--1585	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.5
LF43H1535H091-H03	1335--1735	≤ 2.5	≤ 2.0	4.5 * 3.2 * 1.5
LF43B1555H091-N132	1355--1755	≤ 2.0	≤ 2.0	4.5 * 3.2 * 1.5
LF43B1569P67-N62	1367--1770	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF43B1612P57-N11	1494--1731	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.6
LF23H1825P57-H24	1500--2150	≤ 2.0	≤ 2.0	2.5 * 3.2 * 1.5
LF34H1830P57-H36	1510--2150	≤ 3.0	≤ 2.0	3.2 * 4.5 * 2.0
LF34H1830P57-H41	1510--2150	≤ 3.5	≤ 2.0	3.2 * 4.5 * 2.0
LF34H1830P57-H43	1510--2150	≤ 3.5	≤ 2.0	3.2 * 4.5 * 2.0
LF43B1645P56-N67	1520--1770	≤ 2.0	≤ 2.0	4.5 * 3.2 * 2.2
LF43B1643P57-N103	1524--1762	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.5
LF34H1850P57-H45	1525--2160	≤ 3.5	≤ 2.0	3.2 * 4.5 * 2.0
LF34H1862P57-H34	1573.5--2150	≤ 3.5	≤ 2.0	3.2 * 4.5 * 2.0
LF23H1900P57-H05	1600--2100	≤ 1.8	≤ 2.0	2.5 * 3.2 * 1.5
LF43B1769P57-N102	1629--1910	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF43H1890P56-H17	1629--2150	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.6
LF43B18554P56-N45	1630-2080	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43B1739P57-N96/21	1635--1842	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.5
LF23B1680P56-N82	1645--1715	≤ 2.5	≤ 2.0	2.5 * 3.2 * 1.2
LF43H1900P56-H01	1650--2150	≤ 2.0	≤ 2.0	4.5 * 3.2 * 2.1
LF23H1900P56-H02	1650--2150	≤ 2.0	≤ 2.0	2.5 * 3.2 * 1.5
LF43H1916P68-H19	1681--2150	≤ 3.0	≤ 2.0	4.5 * 3.2 * 2.0
LF43B1784P57-N107	1691--1877	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.5
LF15L2180H1009-L137	1695--2180	≤ 0.6	≤ 2.0	1.0 * 0.5 * 0.38
LF34B1785P46-N86	1700--1870	≤ 4.0	≤ 2.0	3.2 * 4.5 * 1.5
LF18L2690H98-L134	1710--2690	≤ 0.35 / ≤ 0.50	≥ 15 dB	1.6 * 0.8 * 0.6
LF18L2690H98-L134	1710--2690	≤ 0.35 / ≤ 0.50	≥ 15 dB	1.6 * 0.8 * 0.6
LF18L1990H104-L68/R	1710--1990	≤ 0.6	≥ 10 dB	1.6 * 0.8 * 0.6
LF23H1960P57-H10	1770--2150	≤ 3.0	≤ 2.0	2.5 * 3.2 * 1.5
LF43B1821P57-N12	1792.5--1849.5	≤ 0.6	≥ 10 dB	1.6 * 0.8 * 0.6
LF43H1926P56-H22	1799--2052	≤ 4.0	≤ 2.0	4.5 * 3.2 * 1.6
LF43B1977P57-N104	1852--2102	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.5
LF43H2005P56-H13	1860--2150	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF43H2005P56-H29	1860--2150	≤ 3.5	≤ 2.0	4.5 * 3.2 * 1.6
LF18L2025H107-L85/K	1880--2025	≤ 1.2	≤ 1.6	1.6 * 0.8 * 0.6
LF18L2170H107-L72/M	1880--2170	≤ 0.6 / ≤ 1.5	≤ 2.0	1.6 * 0.8 * 0.6
LF43B1821P57-N12	1792.5--1849.5	≤ 0.6	≥ 10 dB	1.6 * 0.8 * 0.6
LF43B2025P56-N113	1900--2150	≤ 2.0	≤ 2.0	4.5 * 3.2 * 1.6
LF32B2025P78-N68	1900--2150	≤ 2.5	≤ 2.0	3.2 * 2.5 * 1.5
LF43H2025P56-H23	1900--2150	≤ 2.5	≤ 2.0	4.5 * 3.2 * 1.6
LF43H2031P68-H18	1912.5--2149.5	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.6
LF43H2049P68-H27	1945--2153	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.5
LF34B2051P45-N97	1946--2155	≤ 4.0	≤ 2.0	3.2 * 4.5 * 1.5
LF43H2060P68-H25	1971--2150	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.5
LF34B2025P45-N87	1980--2150	≤ 4.0	≤ 2.0	3.2 * 4.5 * 1.5
LF32B2090P58-N134	1980--2200	≤ 3.0	≤ 2.0	3.2 * 2.5 * 1.5
LF23B2040P56-N83	2010--2070	≤ 2.3	≤ 2.0	2.5 * 3.2 * 1.2
LF43H2221P68-H20	2192--2250	≤ 3.0	≤ 2.0	4.5 * 3.2 * 1.6
LF15L2700H1110-L122/K	2300--2700	≤ 0.5	≤ 2.0	1.0 * 0.5 * 0.38
LF18L2700H83-L90/T	2300--2700	≤ 0.5	≤ 1.5	1.6 * 0.8 * 0.6
LF15L2450H64-L131	2400--2500	≤ 0.45	≤ 1.7	1.0 * 0.5 * 0.4
LF18L2450H83-L17	2400--2500	≤ 0.18	≤ 1.5	1.6 * 0.8 * 0.6
LF22B2450P47-N21	2400--2500	≤ 1.8	≤ 1.5	2.5 * 2.0 * 1.2
LF21B2450H46-N36	2400--2500	≤ 1.8	≤ 2.0	2.0 * 1.25 * 0.95
LF18B2450P44-N78	2400--2500	≤ 1.7	≤ 2.0	1.6 * 0.8 * 0.6
LF21B2450H75-N171	2400--2500	≤ 1.8	≤ 2.0	2.0 * 1.2 * 0.8
LF18B2450P57-N174	2400--2500	≤ 1.7	≤ 2.0	1.6 * 0.8 * 0.6
LF21B2450P72-N176	2400--2500	≤ 1.5	≤ 2.0	2.0 * 1.25 * 0.95
LF18L2450H93-L56	2400--2500	≤ 1.0	≤ 2.0	1.6 * 0.8 * 0.6
LF18B5425H1411-N172	4900--5950	≤ 1.0	≤ 2.0	1.6 * 0.8 * 0.7
LF18H5375H54-H46	4900--5950	≤ 0.6	≤ 1.7	1.6 * 0.8 * 0.7

三、注意事项及用途

由于LTCC低通滤波器具有焊接方便、体积小、重量轻、价格便宜、器件集成度高、一致性好等优点，所以LTCC低通滤波器滤（陶瓷低通滤波器）非常适用于手机、蓝牙模块、路由器、GPS定位、数码相机等微波射频电路等场合。在使用时，注意接地端接地良好，否则会影响带外抑制及平坦度指标。焊接时温度使用推荐温度，不能过高，时间也不能过长。若采用回流焊焊接，建议使用推荐温度，不宜用波峰焊接。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时要禁止浸泡，建议用酒精擦试。
