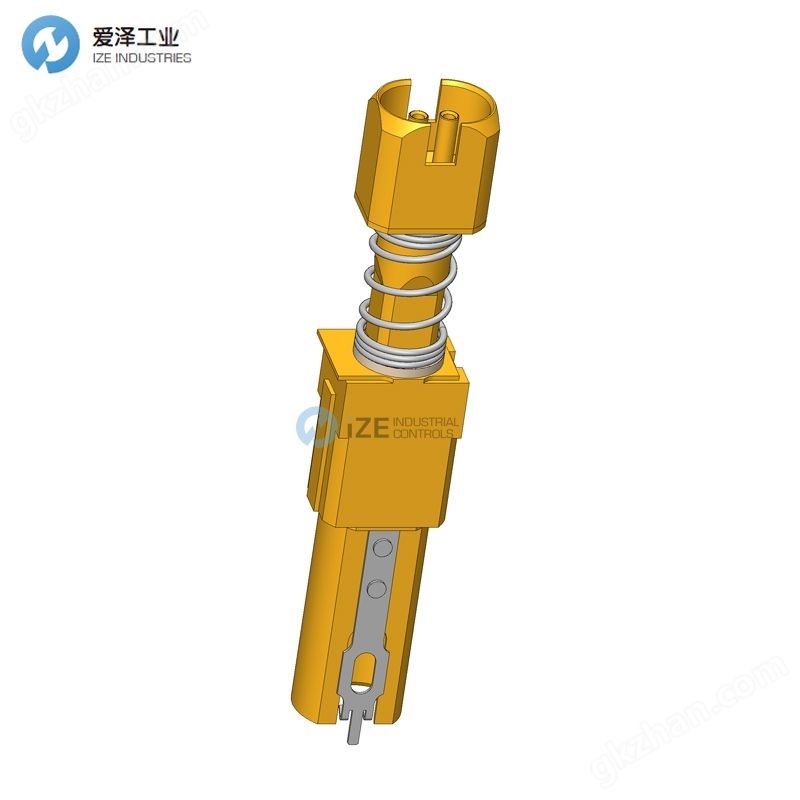

INGUN探针HFS802314051A8042HMTD

自1971年以来，INGUN一直是测试设备领域创新产品和复杂测试策的合作伙伴。

INGUN探针技术参数

产品类别：HFS无线频率测试探针

系列：HFS-802

子系列：HFS-802

网格尺寸：8 mm

被测装置 / 接触器：H-MTD®（Rosenberger）、Ve-NET™（Amphenol）

安装方式：插件式

DUT接口性别：M型信号导体公头 / 插针

浮动安装：是

非旋转：是

连续推杆：是

兼容装配接口：HMTD

兼容装配接口性别：F型信号导体母头 / 插座

KS子系列：KS-802 HMTD，压入式版本

最小温度：-40°C

最大温度：+80°C

符合RoHS：是（RoHS-3;6c）

外导体数据

导体端头样式：16针定位，适用于插头内部

导体端头直径：7.7 mm

工作行程中整个外导体弹簧力：6 N

外导体工作行程：4 mm

最大行程：5 mm

可交换外导体：否

最大载流量：10 A

内导体数据

导体端头样式：14点状冠形，具有自清洁功能

端头直径：0.51 mm

端头材质：铜铍合金（CuBe）

表面处理：镀金

内导体数量：2（差分对）

可交换内导体：否

内导体工作行程：2.2 mm

每个内导体弹簧力：1 N

最大内导体行程：2.8 mm

最大载流量：2 A

电气参数

频率范围：最高6 GHz

阻抗：100欧姆

机械参数

工作行程总弹簧力：8 N

总长度：45.3 mm

套筒直径：8 mm

不含插座的安装高度：18.8 mm

INGUN探针其他常用型号：

INGUN HFS-802 314 051 A 8042 HMTD

INGUN HFS-840 204 051 A 8802 V1-AS3

INGUN HFS-810 204 051 A 4802 V1-AS3

INGUN HFS-822 303 090 A 5043 UFL

INGUN HFS-804 306 090 A 5442 MTD

INGUN HFS-807 303 051 A 6842 HFM-M

INGUN HFS-852 303 051 A 4043 UFL-H

INGUN HFS802314051A8042HMTD

INGUN Probe NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供制造技术和设备。代理经营电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于INGUN探针HFS802314051A8042HMTD的疑问，请随时与我们沟通。我们将尽全力解决您的问题。

INGUN探针HFS802314051A8042HMTD技术参数介绍
