QDLF不锈钢多级离心泵

	序号	名称	材料
	1	底座	灰铸铁
	2	泵座	不锈钢
	3	进口导流器	不锈钢
	4	密封垫片	聚四氟乙烯
	5	衬套	不锈钢
	6	叶轮	不锈钢
	7	带轴承导流器	不锈钢
	8	轴承	硬质合金
	9	导流器	不锈钢
	10	外圆筒	不锈钢
	11	圆套	不锈钢
	12	出口导流器	不锈钢
	13	机械密封	硬质合金、氟橡胶
	14	波形弹簧 ( 碟形垫片 )	不锈钢
	15	电机座	灰铸铁
	16	泵轴	不锈钢
	17	保护片	不锈钢
	18	联轴器	铸钢 ( 粉末冶金 )
	19	电机	标准立式电机
	20	调节螺钉	不锈钢
	21	丝堵	不锈钢
	22	拉杆	45# 钢
	23	放水调压组件	不锈钢

八、QDLF型不锈钢多级离心泵安装：

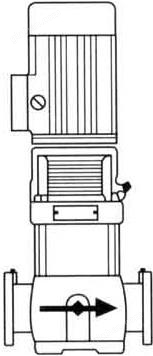

1、QDLF型立式不锈钢多级离心泵应于地面呈垂直安装，安装时要保证有充足冷空气进入电动机冷却风扇。泵底箭头表示通过泵的灌流方向。
2、为使泵可能产生的噪声减至最小，在泵的二侧及基础与泵体之间安装抗振固定件。对接法兰、衬垫、螺栓、PJE联营器是作为辅件提供的，必须单独订购。倘有必要，须对泵进行清洁、修理或更换时，应在泵的两侧安装隔离阀，以防止系统排水。多级离心泵安装管道要避免空气堵塞，尤其在泵的吸入侧更应注意。管子应该这样安装，即温度变化所引起的任何拉伸都不会影响到泵。如果泵安装在长管子上，在示的前面和后面都应适当地支撑。
3、如多级离心泵有被石子、树叶、小支条等堵塞的危险，那就要采取措施来防止此类事情发生。在吸管部位安装滤网即可。
4、在某些安装情况下，排水管已经呈水平安装，或由泵向下倾斜着，那么泵内的水就会或必然是隔一些时候流掉，泵应受保护不使叶轮空动转。在泵的近旁装上一节装有真空阀的坏管，就可避免这种情况。环管的点至少应与泵的电动机的连接盘齐平。这样排水管就能单独地从泵内排水，反之亦然。
5、排水阀关闭时，是禁止泵运转的，因为这会引起泵内温度/蒸气形成的提高，从而导致泵损坏。如有在排水间关闭时，泵的运转有任何危险的话，用一只旁通或放水管接到出口，这样，应保证有最小量的液体流 过泵。放水管，例如，可与水箱连接。
6、QDL、QDLF轻型多级离心泵的最小量。

九、QDLF型不锈钢多级离心泵电气连接：

1、轻型多级离心泵在打开接线盒盖以及除掉何泵的零部件之前，一定要将电源关闭。电气连接必须要由合格的电工按照当地法规进行。电动机接线盒必须与电源开关正确连接导线。操作电压和频率在铭牌上标出。注意所使用的电源要适合电动机。三相电动机必须连接到一只有保护功能的起动器上。
2、轻型多级离心泵的接线盒可以依次转到90°停直在四个位置上。需要时，可用螺丝刀去掉联轴器护板，但不要去掉联轴器。旋出电动机固定在泵上的螺栓。转动电机到所需的位置。再放上螺栓旋紧。重新装上联轴器护板，使它在泵头的凹口内呈垂直对中。电气连接应按照接线盒盖内的线路图来进行。
注：在轻型多级离心泵未充满液体前，不要起动泵。

十、QDLF型不锈钢多级离心泵发动起来：

（1））、当轻型多级离心泵的液体水位高于泵进口的闭式系统或开式系统：
1、关闭排水隔离阀并旋松泵头上的排气螺钉。
2、请注意排气口的方向，并要保证流出的水不会对人引起伤害或对电动机或其它部件引起损坏。在热水装置中，要特别注意由灼热水引发的烫伤危险。
3、缓慢地打开吸水管上隔离阀，直到一股平稳的液流流出排气阀为止。
4、轻型多级 离心泵启动时把排气螺钉旋紧，把隔离阀打开。
（2）、当轻型多级离心泵的液体水位低于泵进口开式系统：
1、吸水管和泵必须先灌满液体及排气，然后再起动泵。
2、QDL2、4（QDLF2、4、8、16）
3、关闭排水隔离阀。将旁通阀对着止档旋出少量见图七。
4、取下灌注塞，从灌注口灌入液体，直至吸入管和泵充满液体为止，将旁通阀重新旋紧。
5、轻型多级离心泵启动时放回灌注塞，将它牢固地旋紧。
（3）、多级不锈钢离心泵启动时检查转动方向：
1、在轻型多级离心泵未被灌满液体之前，不要起动泵来检查转动方向。
2、在检查电动机运转方向时，不应拆卸联轴器检查。因为当联轴器即经拿掉时，需要调整轴的位置。正确的转动方向是由泵头上或在电动机风扇盖上的箭头来表明。从风扇看过去，轻型多级 离心泵应按逆时针方向转动。
（4）、多级不锈钢离心泵的起动：
1、在起动轻型多级离心泵前，要打开泵吸入侧隔离阀，而让排出侧隔离阀几乎关闭着。
2、轻型多级离心泵起动时，通过旋松泵头上的排气螺钉让泵排气，直至有一股平稳液流从排气孔流出为止，再将排气螺钉旋紧。
注意：排气孔的方向，并要保证流出的液体不会对人引起伤害或者对电动机或其它部件引起损坏。在热水装置中，要特别注意由灼热水引起的烫伤危险。当管道系统己灌满液体时，缓慢地打开隔离阀，直到打开为止。当泵抽送含有空气的液体时，定期使泵排气。为了使 泵排气，操作时要把泵头上的排气螺钉松开。

一十一、QDLF型不锈钢多级离心泵维护、启动:

QDLF型立式不锈钢多级离心泵的维护：
1、在立式多级离心泵开始工作之前，要查明没有给泵供电，并且泵不可能突然起动。
2、轻型多级 离心泵的轴承和轴密封是不需维修的。如泵长期不用要排净时，可拿掉其中联轴器护板的一块，在泵头与联轴器间的轴上注入几滴硅油。这样就可以使轴密封表面不致粘结。
3、当装上联轴器护板时，注意它们在泵头的凹口里是要垂直对中的。
QDLF型立式不锈钢多级离心泵电动机轴承：
4、对那些不装有润滑嘴的电动机是不需要维护的。装有润滑嘴的电动机要用高温锂基滑脂来润滑。
5、如轻型多级离心泵长期暂停使用的，建议一经搁置不用，就对泵与电动机进行清洁及润滑处理。
6、霜冻期间泵搁置不用，就应把水排出防止损坏及开裂。旋松泵头上的排气螺钉，拿掉底座上的排水塞，就能使泵排水，水放尽后，卸下的部件应复装到位或妥善保管。

一十二、QDLF型不锈钢离心泵故障分析与排除：
