TSWA型卧式多级离心泵

参考价	面议

参考价

面议

具体成交价以合同协议为准

公司名称上海胜欧泵阀有限公司
品牌
型号
所在地上海市
厂商性质生产厂家
更新时间2025/7/3 8:06:37
访问次数20

产品标签:

在线询价收藏产品点击查看电话

联系我们时请说明是智能制造网上看到的信息，谢谢!

索取相关资料

公司介绍主营产品

上海胜欧泵阀有限公司是一家研究生产销售水泵、阀门等流体输送设备、电气控制系统和环保设备的多元化经营的企业，生产园区座落于上海市金山工业区。是中国通用机械工业协会，化工装备工业协会、机械动力技术协会、质量检测协会、机械工程协会会员。经过多年努力，公司产品有：水泵（离心泵,多级泵，排污泵等）、阀门、给排水设备、电气控制系统、环保设备，等系列产品具有新颖、高效、节能、性能*、性价合理、质量可靠等优点。性能达到或接近当代水平，为企业集团化、产品多元化奠定了基础。

公司生产，检验设备齐全，各类专业人才济济，从生产开发设计、制造、销售和售后服务一直围绕ISO9001质量体系的推广，实施及管理。高素质的员工队伍是胜欧泵阀持续高速发展的源动力，现有员工70%以上员工具有大专以上学历，拥有*的生产设备和各种高精度的检测仪器设备，通过化学成份分析、机械性试验、超声波壁厚测试、X射线探、金相分析、光谱分析、泵阀寿命实验等，有效的保证了产品的质量。公司产品广泛应用于石油、化工、化肥、油田、炼油、电力、制药、涂料、颜料、染料、纳米新材料、　治金、矿山、生物工程、新材料、饲料、高层建筑、市政工程给排水、消防等行业，销售遍及全国各地，同时远销西欧、日本、韩国、东南亚及港、台等地区深受国内外及三资企业欢迎，并得到较好的评价及声誉。

公司秉承：“科技创新、品质致胜、服务社会”的经营理念,“追求*、共创辉煌”的企业精神,“健全体系、锐意创新、务实开拓、顾客满意、”的质量方针。实现企业规模化、集团化、现代化的宏伟蓝图共创美好明天！

展开显示更多内容

离心泵，排污泵，隔膜泵，化工泵，卫生泵，磁力泵，螺杆泵，齿轮泵。

产品简介在线询价

TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构，是开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。

TSWA型卧式多级离心泵产品信息

一、TSWA型卧式多级离心泵产品概述：

上海胜欧产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。得到广大客户的青睐与好评。

二、TSWA型卧式多级离心泵工作条件：

1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm
2、介质温度：-15℃~80℃；
3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

三、TSWA型卧式多级离心泵型号意义：

四、TSWA型卧式多级离心泵适用范围：

TSWA型卧式多级泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

五、TSWA型卧式多级离心泵特点：

1、水力模型，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。

六、TSWA型卧式多级离心泵结构图：

序号	名称	材料	序号	名称	材料	序号	名称	材料	序号	名称	材料
1	联轴器	HT200	7	导叶	HT200	13	平衡盘	HT200	19	右轴承压盖	HT200
2	左轴承压盖	HT200	8	中段	HT200	14	填料体	HT200	20	左轴承压盖	Q235
3	左轴承座	HT200	9	末导叶	HT200	15	右轴承座	HT200	21	轴承	锡青铜
4	左填料压盖	HT200	10	出水段	HT200	16	右填料压盖	HT200	22	左轴承衬套	Q235
5	进水段	HT200	11	平衡段	HT200	17	右填料轴套	Q235	23	左填料轴套	Q235
6	叶轮	HT200	12	平衡环	HT200	18	右轴承衬套	Q235	24	轴	45或2Cr13

七、TSWA型卧式多级离心泵结构说明：

1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；
2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
3、TSWA型卧式多级泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；
5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；
6、TSWA型卧式多级泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。

八、TSWA型卧式多级离心泵性能参数：

型号	级数	流量 (m³/h)	扬程 (m)	转速 (r/min)	电机功率 (kw)
50TSWA	2	18	18.4	1450	2.2
	3	18	27.6	1450	3
	4	18	36.8	1450	4
	5	18	46	1450	5.5
	6	18	55.2	1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	7.5
	9	18	82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	36	34.5	1450	7.5
	4	36	46	1450	11
	5	36	57.5	1450	11
	6	36	69	1450	15
	7	36	80.5	1450	15
	8	36	90	1450	18.5
	9	36	103.5	1450	18.5
100TSWA	2	69	31.2	1450	11
	3	69	46.8	1450	15
	4	69	62.4	1450	22
	5	69	78	1450	30
	6	69	93.6	1450	30
	7	69	109.2	1450	37
	8	69	124.8	1450	45
	9	69	140.4	1450	45
125TSWA	2	90	43.2	1450	22
	3	90	64.8	1450	30
	4	90	86.4	1450	45
	5	90	108	1450	55
	6	90	129.6	1450	75
	7	90	151.2	1450	75
	8	90	172.8	1450	90
	9	90	194.4	1450	90
150TSWA	2	155	60	1450	45
	3	155	90	1450	75
	4	155	120	1450	90
	5	155	150	1450	110
	6	155	180	1450	135
	7	155	210	1450	155
	8	155	240	1450	180
	9	155	270	1450	180

九、TSWA型卧式多级离心泵使用说明：

1、起动前准备
1) 用手拨动机组转子，应转动炅活、无卡磨现象。
2) 打开进口阀门.关闭出口阀门.并排除泵内空气.使其充满液体；
3) 点动电机.确定转向是否正确，否则应变換接线中的两相.以改变电机转向.
2、起动与运行
1) 全开进口阀门，关闭吐出管路阀门；
2) 接通电源.当多级离心泵达到正常转速后，再逐渐打开吐出管路上的阀门.并调节到所需工况：
3) 注意观察仪表读数.轴承温升.其极限溫度不得高于75℃，并不得超过外界溫度35℃；
4) 填料室内正常漏水程度.以每分钟15毫升为准.应随吋调整填料压盖的压紧力：
5) 泵在运转过程中如发生异常的温升、振动和矂声.应立即停车检査其原因.
3、停车
1) 逐渐关闭吐出管路上的阀门，切断电源；
2) 关闭迸口阀门；
3) 如环境温度低于0℃，应将泵内液体放尽.以免冻裂水泵；
4) 如长期停用.应将泵拆卸清洗，包装保管。

十、 TSWA型卧式多级离心泵安装说明：

(一)、安装前的准备工作：
1．准备安装工具及起吊设备；
2．检查多级泵机组各部件在运输过程中有否松动和损坏；
3．检查基础是否水平。
(二)、安装顺序：
1．机组运至现场时，附带底座者已将多级泵和电机校正，找平底座时可不必卸下水泵和电机，所以安装十分方便；
2．将底座放在基础上，并在地脚螺钉附近垫楔形铁，将底座垫高20一-40ram，作校平后填充水泥浆之用；
3．用水平仪检查底座的水平度，找平后用水泥浆填充底座，待水泥干涸后应再次检查水平度；
4．当机组功率较大时，为了方便运输可能会将泵、电机及底座分开包装，这时即需要用户自行安装，校正多级泵机组，其方法如下：
a、将底座的支承平面、水泵脚和电机脚平面上的污物清除干净，并将多级泵和电机放到底座上；
b、调整泵轴水平，找平后用螺栓将水泵固定在底座上，以防走动；
c、吊起电机，使泵联轴器和电机联轴器配合，放下电机到底座上相应位置；
d、调整两联轴器间隙为5mm左右，并校正电机轴与泵轴的轴心线是否重合，其方法是将平尺放在联轴器上，两联轴器外圆应与平尺相平，若不重合，应调整电机或泵的相对位置，或垫以薄铁片来调整；
e、为了检查安装精度，要在联轴器圆周上几个不同的位置用塞尺测量两联轴器平面间的间隙，联轴器平面一周上和最小的间隙之差不得超过0．3mm，两端中心线上下或左右的差数不得超过0．1mm。
5．当机组不带底座时，则需在基础上直接安装，其方法与4．相似，但应更加注意校正。
( 三)、安装注意事项：
1．安装时管路不应承受在泵上，否则易损坏多级泵；
2．安装时必须拧紧地脚螺栓，且每间隔一定时段应对机组进行检查防止其松动，以免多级离心泵起动运行时发生巨烈振动而影响泵的性能；
3．安装多级泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁砂等)以免水泵运行时损坏过流部件；
4．为了维修方便和使用安全，应在泵的进出口管路上各安装一只调节阀及在泵进出口法兰上各安装一只压力表，对于高扬程泵，为防止水锤、还应在出口闸阀前安装一只止回阀，以应付突然断电等失去动力事故，从而确保多级泵在工况下运行，延长水泵的使用寿命；
5．泵用于有吸程场合时，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响多级离心泵的吸入性能；
6．为不使杂质进入泵内．而堵塞流道影响性能，应在泵进口前面安装过滤器；
7．安装管路前转动水泵的转子部件，应无摩擦声或卡死现象，否则应将泵拆开检查原因；
8．本系列泵法兰均按2．5MPa规格设计，所以选择管路法兰时应与之相匹配。

一十一、 TSWA型卧式多级离心泵维修与保养：

1．进水管路必须高度密封、不能漏水、漏气。
2．禁止泵在汽蚀状态下长期运行；
3．禁止泵在大流量工况运行时.电机超电流长期运行；
4．定时检査泵运行中的电机电流值.尽置使泵在设廿工况范围内运行；
5．泵在运行中应有专人看管以免发生意外；
6．泵每运行500小时应对轴承迸行加油；
7．泵逬行长期运行后，由于机械磨损，使机组矂声及振动增大，应停车检査，必要时可更換易损件及轴承，机组大修期一般为一年。
8．机组在运行出现故障时，可按后表提供的方法排除，若不能排除时，切不要随意拆卸机组，请及时与我厂维修部门或特约维修点联系。

TSWA型卧式多级离心泵技术参数：

型号	级数	流量		扬程 (m)	转速 (r/min)	功率(KW)		效率 (％)	允许吸上真空高度 (m)	气蚀余量 (m	重量 (kg)
型号	级数	m3/h	L/S	扬程 (m)	转速 (r/min)	轴功率	电机功率	效率 (％)	允许吸上真空高度 (m)	气蚀余量 (m	重量 (kg)
50TSWA	2	15 18 22	4.17 5 6.1	20 18.4 16.8	1450	1.28 1.37 1.55	2.2	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	135
	3	15 18 22	4.17 5 6.1	30 27.6 25.2	1450	1.92 2.O5 2.32	3	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	155
	4	15 18 22	4.17 5 6.1	40 36.8 33.6	1450	2.55 2.73 3.O9	4	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	175
	5	15 18 22	4.17 5 6.1	50 46 42	1450	3.19 3.42 3.87	5.5	64 66 65	7.6 7.2 6.5	2.6 3.1 4.0	195
	6	15 18 22	4.17 5 6.1	60 55.2 50.4	1450	3.83 4.10 4.65	5.5	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	215
	7	15 18 22	4.17 5 6.1	70 64.4 58.8	1450	4.47 4.79 5.42	7.5	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	235
	8	15 18 22	4.17 5 6.1	80 73.6 67.2	1450	5.10 5.4.7 6.19	17.5	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	255
	9	15 18 22	4.17 5 6.1	90 82.8 75.6	1450	5.75 6.15 6.97	7.5	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	275
	10	15 18 22	4.17 5 6.1	lOO 92 84	1450	6.39 6.84 7.74	11	64 66 65	7.6 7.2 6.5	2.6 3.1 4.0	295
	1l	15 18 22	4.17 5 6.1	110 101.2 92.4	1450	7.O3 7.52 8.52	11	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	315
	12	15 18 22	4.17 5 6.1	120 110.4 100.8	1450	7.66 8.20 9.29	1l	64 66 65	7.6 7.2 6.5	2.6 3.1 4.O	335
75TSWA	2	30 36 42	8.33 10 11.67	25 23 20	1450	3.OO 3.22 3.37	5.5	68 70 68	7.3 7.2 6.5	2.8 3 3.8	181
	3	30 36 42	8.33 10 116.7	37.5 34.5 30	1450	4.51 4.83 5.O5	7.5	68 70 68	7.3 7.2 6.5	2.8 3 3.8	213
	4	30 36 42	8.33 10 11.67	50 46 40	1450	6.Ol 6.45 6.73	11	68 70 68	7.3 7.2 6.5	2.8 3 3.8	245
	5	30 36 42	8.33 10 11.67	62.5 57.5 50	1450	7.51 8.O6 8.42	11	68 70 68	7.3 7.2 6.5	2.8 3 3.8	276
	6	30 36 42	8.33 10 11.67	75 69 60	1450	9.Ol 9.67 10.10	15	68 70 68	7.3 7.2 6.5	2.8 3 3.8	307
	7	30 36 42	8.33 10 11.67	87.5 80.5 70	1450	10.51 11.28 11.78	15	68 70 68	7.3 7.2 6.5	2.8 3 3.8	340
	8	30 36 42	8.33 10 11.67	lOO 92 80	1450	12.O2 12.89 13.46	18.5	68 70 68	7.3 7.2 6.5	2.8 3 3.8	370
	9	30 36 42	8.33 10 11.67	112.5 103.5 90	1450	13.52 14.50 15.15	18.5	68 70 68	7.3 7.2 6.5	2.8 3 3.8	402
	10	30 36 42	8.33 10 11.6.7	125 115 100	1450	15.O2 16.12 16.83	22	68 70 68	7.3 7.2 6.5	2.8 3 3.8	432
	11	30 36 42	8.33 10 11.67	137.5 126.5 110	1450	16.52 17.73 18.51	22	68 70 68	7.3 7.2 6.5	2.8 3 3.8	462
100TSWA	2	62 69 80	17.2 19.2 22.2	32.4 31.2 28	1450	7.65 8.O3 8.59	11	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	355
	3	62 69 80	17.2 19.2 22.2	48.6 46.8 42	1450	11.48 12.O5 12.89	15	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	406
	4	62 69 80	17.2 19.2 22.2	64.8 62.4 56	1450	15.3l 16.O7 17.19	22	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	457
	5	62 69 80	17.2 19.2 22.2	81 78 70	1450	19.14 20.O9 21.49	30	\|71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	508
	6	62 69 80	17.2 19.2 22.2	97.2 93.6 84	1450	22.97 24.11 25.79	30	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	560
	7	62 69 80	17.2 19.2 22.2	113.4 109.2 98	1450	26.79 28.13 30.O9	37	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	610
	8	62 69 80	17.2 19.2 22.2	129.6 124.8 112	1450	30.62 32.14 34.39	45	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	660
	9	62 69 80	17.2 19.2 22.2	145.8 140.4 126	1450	34.45 36.16 38.69	45	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	712
	10	62 69 80	17.2 19.2 22.2	162 156 140	1450	38.28 40.18 42.98	55	71.5 73 71	7.3 7 6.2	2.9 3.3 4.2	762

型号	级数	流量		扬程 (m)	转速 (r/min)	功率(KW)		效率 (％)	允许吸上真空高度 (m)	汽蚀余量 (m)	重量(kg)
型号	级数	m3/h	L/S	扬程 (m)	转速 (r/min)	轴功率	电机功率	效率 (％)	允许吸上真空高度 (m)	汽蚀余量 (m)	重量(kg)
125TSWA	2	72 90 108	20 25 30	46 43.2 40	1450	12.89 14.32 15.59	22	.70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	475
	3	72 90 108	20 25 30	69 64.8 60	1450	19.34 21.48 23.39	30	70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	555
	4	72 90 108	20 25 30	92 86.4 80	1450	25.79 28.63 31.18	45	70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	640
	5	72 90 108	20 25 30	115 108 100	1450	32.23 35.79 38.98	55	70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	726
	6	72 90 108	20 25 30	138 129.6 120	1450	38.67 42.95 46.78	75	70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	840
	7	72 90 108	20 25 30	161 151.2 140	1450	45.12 50.11 54.57	75	70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	923
	8	72 90 108	20 25 30	184 172.8 160	1450	51.57 57.27 62.37	90	.70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	1008
	9	72 90 108	20 25 30	207 194.4 180	1450	58.O2 64.43 70.16	90	70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	1093
	10	72 90 108	20 25 30	230 216 200	1450	64.46 71.59 77.96	90	70 74 75.5	7.2 6.8 6.2	2.9 3.4 4.1	1178
150TSWA	2	119 155 191	33 43 53	65 60 54.9	1450	29.O3 32.91 36.19	45	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	522
	3	119 155 191	33 43 53	97.5 90 82.4	1450	43.55 49.37 54.29	75	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	604
	4	119 155 191	33 43 53	130 120 109.8	1450	58.O6 65.82 72.39	90	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	686
	5	119 155 191	33 43 53	162.5 150 137.2	1450	72.58 82.28 90.49	110	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	768
	6	119 155 191	33 43 53	195 180 164.7	1450	87.1 98.74 108.58	132	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	850
	7	119 155 191	33 43 53	227.5 210 192.1	1450	101.61 115.19 126.68	132	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	930
	8	119 155 191	33 43 53	260 240 219.6	1450	116.12 131.65 144.78	160	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	1013
	9	119 155 191	33 43 53	292.5 270 247.0	1450	130.64 148.10 162.87	200	72.6 77 78.8	8 7.7 6.6	2.1 2.5 3.5	1095

TSWA卧式多级离心泵曲线图：

TSWA卧式多级离心泵安装示意图：

一、刚性安装二、柔性安装

1	挠性接头	2	弯管	3	闸阀	4	直管（取压管）
5	泵	6	底座	7	支承结构

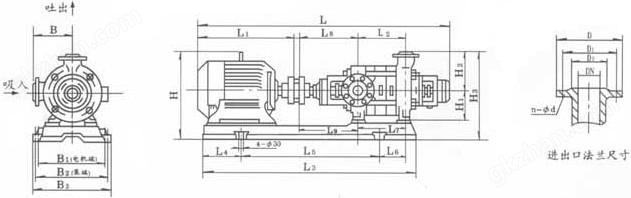

TSWA型卧式多级离心泵安装尺寸图：

1	弯管	2	闸阀	3	挠性接头	4	直管（取压管）
5	泵	6	底座	7	隔振台座	8	减振器

型号	级数	外形尺寸									安装尺寸
型号	级数	L	L1	L2	L7	L8	L9	B	m	H2	L3	L4	L5	L6	H	H3	Bl	B2	B3
50TSWA	2	1087	380	160	145	297	297	210	190	210	901	141	600	33	415	480	335	430	510
	3	1152	380	225	210	297	297				901	141	600	98	415	480	335	430	510
	4	1237	400	290	275	297	297				974	144	640	128	423	480	375	430	510
	5	1377	475	355	340	297	297				1153	153	740	132	463	490	430	430	510
	6	1442	475	420	405	297	297				1153	153	740	197	463	490	430	430	510
	7	1547	515	485	470	297	297				1321	156	840	197	463	490	430	30	510
	8	1612	515	550	535	297	297				1321	156	840	262	463	490	430	430	510
	9	1677	515	615	600	297	297				1386	166	860	297	463	490	430	430	510
	10	1827	600	680	665	297	297				1593	203	900	362	505	490	430	430	510
	11	1892	600	745	730	297	297				1593	203	900	427	505	490	430	430	510
	12	1957	600	810	795	297	297				1658	213	920	462	505	490	430	430	510
75TSWA	2	1241	475	177	180	293	296	250	205	250	1046	165	690	89	468	535	410	475	555
	3	1361	515	257	260	293	296				1046	165	690	128	478	545	410	475	555
	4	1526	600	337	340	293	296				1284	180	830	171	520	545	475	475	555
	5	1606	600	417	420	293	296				1284	180	830	211	520	545	475	475	555
	6	1731	645	497	500	293	296				1488	200	980	245	520	545	475	475	555
	7	1811	645	577	580	293	296				1488	200	980	245	520	545	475	475	555
	8	1916	670	657	660	293	296				1653	200	1150	239	560	560	480	480	560
	9	1996	670	737	'/40	293	296				1653	200	1150	239	560	560	480	480	560
	10	2116	710	817	820	293	296				1854	200	1250	261	560	560	480	480	560
	11	2196	710	897	900	293	296				1854	200	1250	341	560	560	480	480	560
100TSWA	2	1575	600	255	200	383	398	310	220	300	1322	200	900	100	535	610	505	505	585
	3	1720	645	355	300	383	398				1322	200	900	149	535	610	505	505	585
	4	1885	710	455	400	383	398				1463	215	975	200	560	610	505	505	585
	5	2050	775	555	500	383	398				1701	230	1240	202	595	620	525	525	605
	6	2150	775	655	600	383	398				1701	230	1240	157	595	620	525	525	605
	7	2295	820	755	700	383	398				1959	235	1450	198	635	630	565	565	645
	8	2420	845	855	800	383	398				1959	235	1450	199	645	640	565	565	645
	9	2520	845	955	900	383	398				2059	235	1550	199	645	640	565	565	645
	10	2710	930	1055	1000	383	398				2228	250	1650	253	665	640	600	600	680
125TSWA	2	1827	710	325	225	452	482	350	260	350	1387	220	975	109	600	700	495	565	645
	3	2017	775	450	350	452	482				1549	230	1060	176	625	700	565	565	645
	4	2212	845	575	475	452	482				1728	240	1170	225	665	710	565	565	645
	5	2422	930	700	600	452	482				1924	270	1270	299	700	725	620	620	700
	6	2617	1000	825	725	452	482				2243	305	1430	262	765	755	675	570	755
	7	2742	1000	950	850	452	482				2243	305	1430	422	765	755	675	570	755
	8	2917	1050	1075	975	452	482				2419	330	1520	483	765	755	675	570	755
	9	3042	1050	1200	1100	452	482				2544	330	1580	548	765	755	675	570	755
	10	3167	1050	1325	1225	452	482				2669	350	1600	633	765	755	675	570	755
150TSWA	2	1964	845	315	237	418	443	350	280	350	1437	240	1000	80	675	720	575	605	685
	3	2234	1000	430	352	418	443				1735	305	1165	148	745	735	675	610	755
	4	2399	1050	545	467	418	443				1922	330	1260	215	755	745	675	610	755
	5	2664	1200	660	582	418	443				2129	330	1470	212	875	780	765	620	845
	6	2829	1250	775	697	418	443
	7	2944	1250	890	812	418	443
	8	3019	1300	1005	927	418	443
	9	3224	1300	1120	1042	418	443
