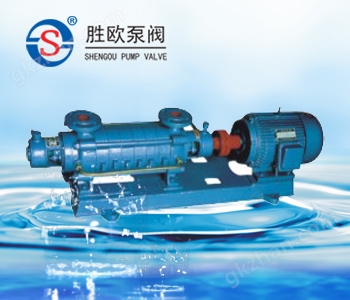

一、GC卧式多级锅炉给水泵产品概述: GC型卧式多级离心泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的液体之用。该型泵中,1(1/2)GC、2(1/2)GC、4GC四个型号;流量为6-45m3/h,扬程可达46-287米。 二、GC卧式多级锅炉给水泵适用范围: GC型卧式多级离心泵(锅炉给水泵)可输送110℃以下的纯净清水,适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。 三、GC卧式多级锅炉给水泵特点: 1、水力模型,效率高,性能范围广。 2、泵运行平稳,噪音低。 3、轴封采用软填料密封或机械密封,安全可靠、结构简单,维修方便快捷。 四、GC卧式多级锅炉给水泵型号意义:
五、GC卧式多级锅炉给水泵结构说明: GC型锅炉给水泵为多级分段式,11/2 GC- 4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有偏差即将使水泵的流量减少,扬程降低,效率差,故在检修后装配时务必注意,若有偏差必须调整。 六、GC卧式多级锅炉给水泵结构图:
七、GC卧式多级锅炉给水泵性能参数:
技术参数:

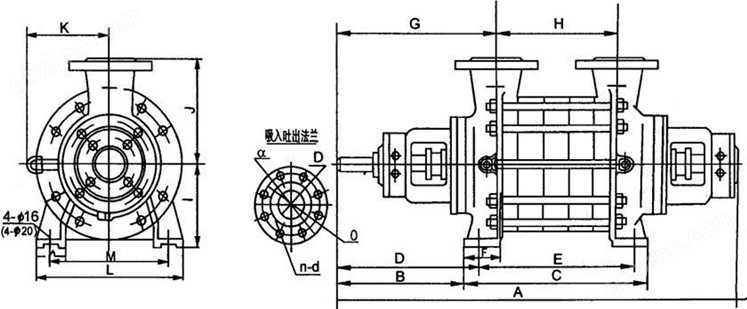

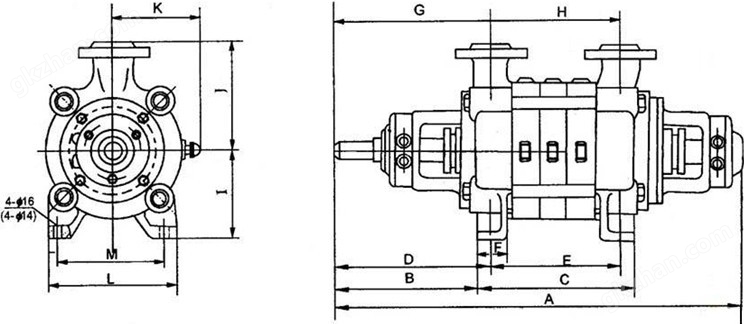

GC卧式多级锅炉给水泵外形尺寸图: ![]()
![]()

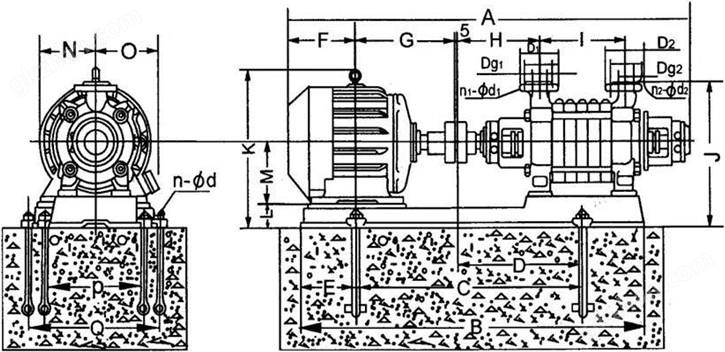

GC型卧式多级锅炉给水泵安装尺寸图: ![]()
GC型卧式多级锅炉给水泵装卸、启动、运转与停止: 1、装卸顺序 |
