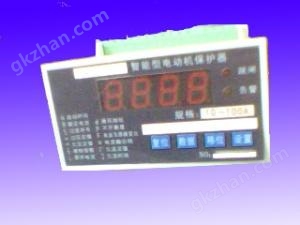

JDB-LQ系列智能型电动机保护器

JDB-LQ系列智能型电动机保护器

一. 主要特点
　□ JDB-LQ系列智能型电动机综合保护器采用单片机微机技术和的集成电路，测量精度高，线性度好，故障分析准确可靠，整机抗干扰能力强，并具有诊断功能。
　□ 安装方式分为整体式和分体式，以满足不同现场的安装要求，提高现场安装效率。
　□ 采用超高亮LED数码管显示，从而避免了液晶屏对温度要求高且寿命短的缺点，并且数字清淅、亮度好等优点是液晶屏无法达到的。
　□ 具有欠流、短路、堵转、过流、三相电流不平衡、断相、过压、欠压、漏电等保护功能，保护装置还特别增加了欠流保护，其功能为可在水泵电机空转的情况下动作，防止烧坏水泵或电机，也可用在其它要求欠电流运行时报警或跳闸的现场。
　□保护功能可投退，且可设定跳闸或告警。
　□ 具有记忆功能， 可存储近期电机所发生故障原因，并可按移位键取出最近十次电机发生的故障代号。 □ 配4～20mA标准模拟信号输出，可直接与工业用二次仪表或计算机系统连接。
　□ 配RS485串行数字接口，便于与上位机(PC)进行数字通讯。
二.保护器型号分类与含义
　

三．保护器选用规格

四、正常工作条件
1、三相穿孔适应回路：AC380V、AC660V。
2、工作电压：AC220V±15％、AC380V±15％ 50HZ±2％。
3、环境温度：－30℃～＋70℃，相对湿度：≤90％。
4、使用环境：在无足以腐蚀金属和破坏绝缘性能的气体环境。
5、安装在无强烈冲击振动和雨雪侵袭的地方。
6、安装在无强磁干扰的地方。
五、二次典型接线图

六、外形结构及安装尺寸（mm）
