电机防反转-防错相逆相继电器 ND-380 （220V,380V,440V,480V)（0.5KW-500KW）

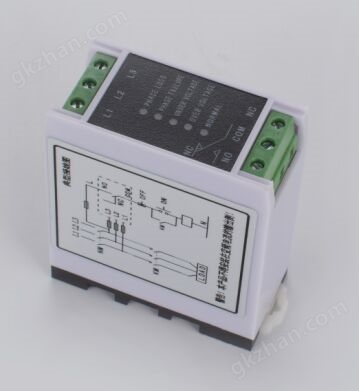

1 产品概述
ND系列电源相序保护器（又称三相电源监视器、断相保护器、过欠压保护器等）主要用于交流50/60Hz，额定电压460V以下，工业三相220V、380V、440V、460V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、缺相、逆相(相序)、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、空调机组、电控箱、配电柜、起重机等，如空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的的保护产品。
本产品符合GB14085.5－2001 eqv IEC60947－1：1999标准。
警告！本产品一般是对三相电源的电源侧采样，不得安装在变频电流的输出侧！

2 结构特点
1）安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或HT35导轨安装。
2）指 示 灯：以5个指示灯分别来指示：正常，缺相（电压三相不平衡），逆相，过压，欠压。
3）外型尺寸： 68mm×30mm×76mm。

3 保护特性
1）缺相保护：指被保护线路在运行状态或非运行状态时，任意一相发生断相故障，延时2S动作。
2）逆相保护：防止L1、L2、L3三相交流相序接错的一种保护措施，延时2S动作。
3）电压不平衡保护：指三相电压不平衡将会影响线路安全运行的一种保护措施，三相不平衡率＝
×99%>10%时，保护延时2S动作。
4）过压保护：指被保护线路电压高于设定值，延时3~8S动作，恢复回差为6~20VAC。
5）欠压保护：指被保护线路电压低于设定值，延时3~8S动作，恢复回差为3~20VAC。

4 主要技术数据
1） 主电路：
1）额定电压：220VAC，380VAC，440VAC，460VAC。
2）主电路的连接导线：绝缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以确保连接可靠。
2） 辅助电路：
1）具有电气不可分的一常开和一常闭触头。
2）使用类别：AC15 ，DC13
3）触点容量：250VAC 2.5A ，30VDC 1.5A
4）约定发热电流：5A

5. 选型举例

注：出厂设置一般默认±15% ，其它的则需订制

6. 选型表

注：由于本保护器只针对电压及其相序进行保护，所以可适用于各种功率的电机。

7.外形及安装尺寸

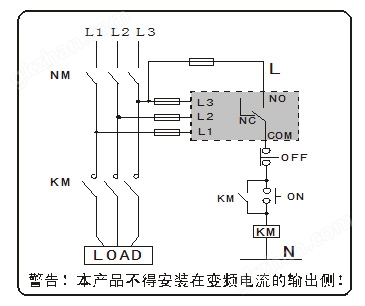

8典型接线图

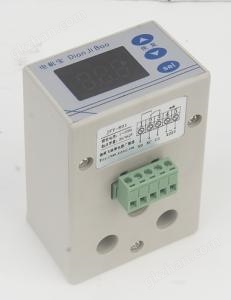

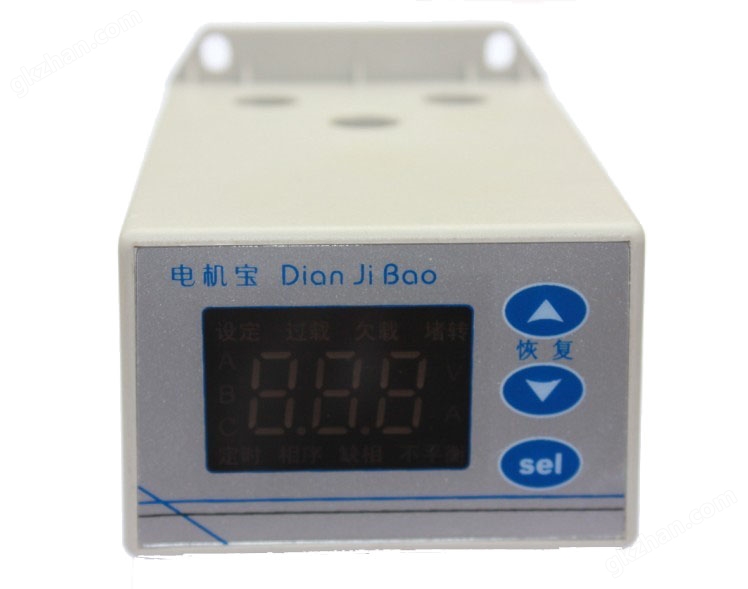

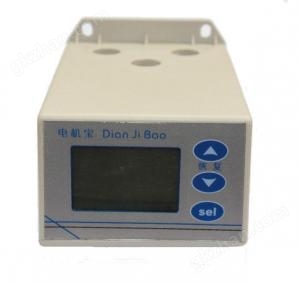

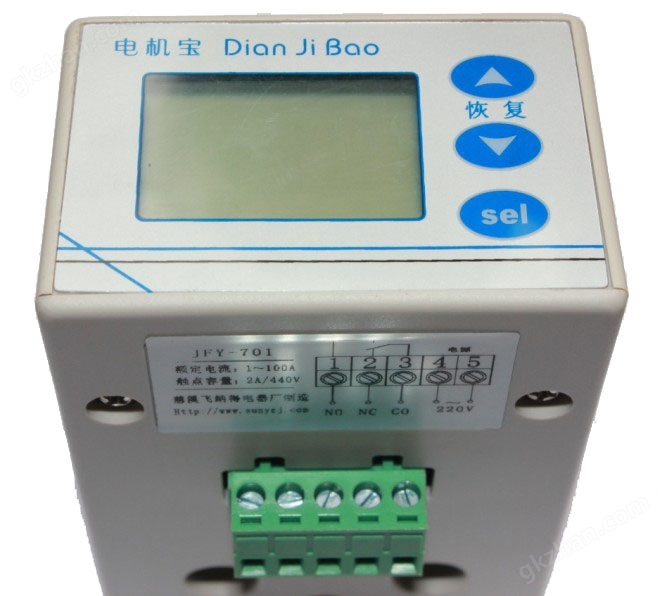

电动机综合保护器NDB-1系列	电动机综合保护器(小功率)----JFY-701	电动机综合保护器(大功率)----JFY-711
电动机综合保护器(欠载保护)JFY-8系列	电动机综合保护器(缺相保护）---JFY-801	电动机综合保护器(缺相欠载保护)(大功率)---JFY-811

电源（断相，缺相，相序，过压，欠压，三相不平衡保护器），从这里进入

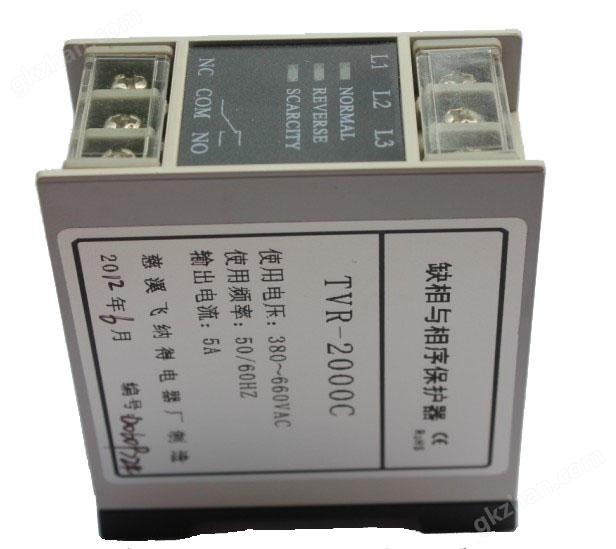

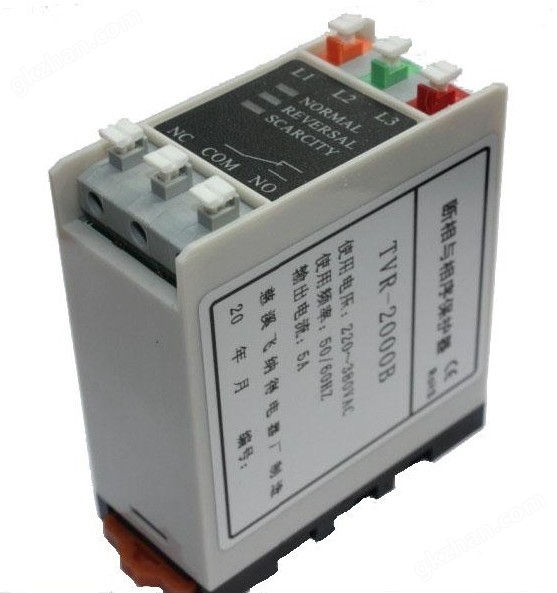

缺相与相序保护器-TVR-2000B---三相交流保护继电器	电源相序保护器-缺相保护器-ND系列--三相交流保护继电器	电源断相保护器-电压监视器--JFY-5-1---相序继电器
