ARD2F-6.3+90L 防爆型电动机保护器
1.产品概述：支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流正序、负序、零序分量、电压、三相电压相角、剩余电流。
■ 保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE时间、外部故障、起动次数限制、运行时间报警、故障次数报警。
■9 路可编程 DI 输入，默认采用内置 DC24V 电源，也可选择外部有源湿接点。
■5 路可编程 DO 输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方式，可通过通讯总线实现主站对电动机的远程“起/停”。
■ 可选抗晃电功能：支持晃电立即再启动、失压重起动。
■ 可选配 MODBUS_RTU 通讯、PROFIBUS DP 通讯，支持最多 2 路通讯接口。
■ 可选配 1 路 DC4-20mA 模拟量输出接口，与 DCS 系统相接，可实现对现场设备的监控。
■ 具有故障记录、起动记录、停车记录、DI 变位记录和再起动记录等各类事件记录。
■ 显示界面液晶显示，支持中/英文切换。

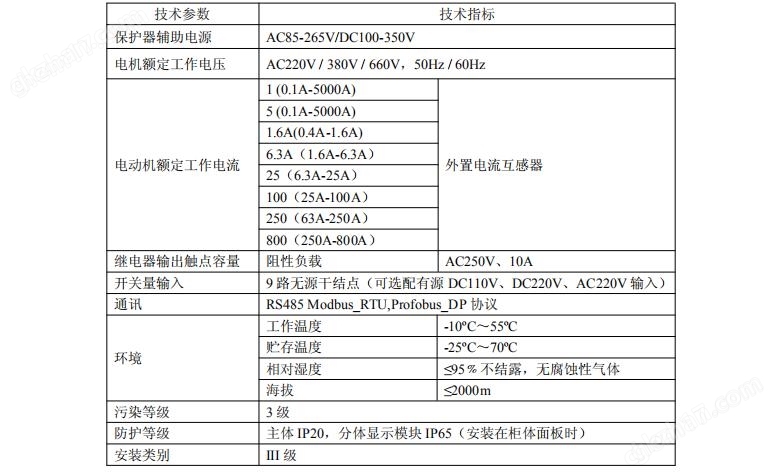

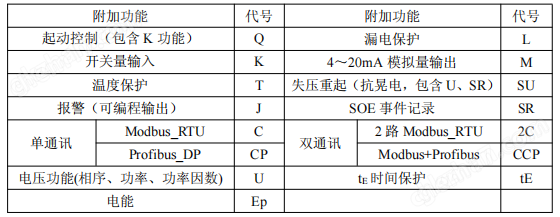

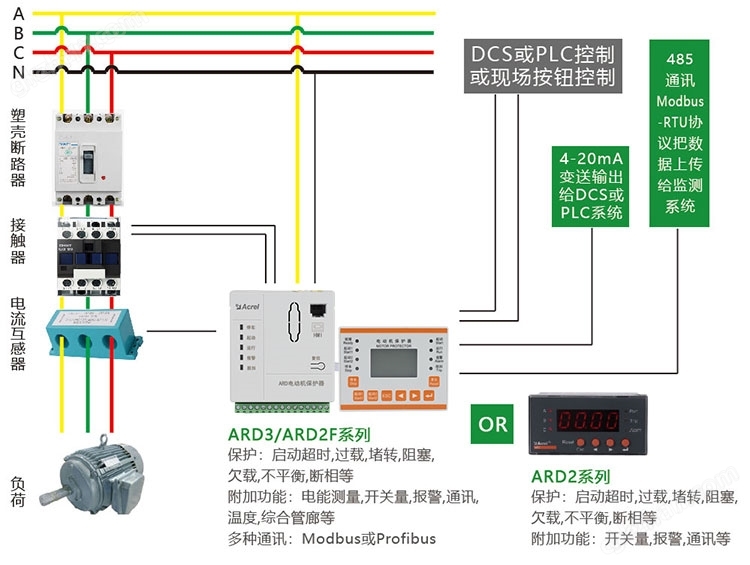

2.接线图

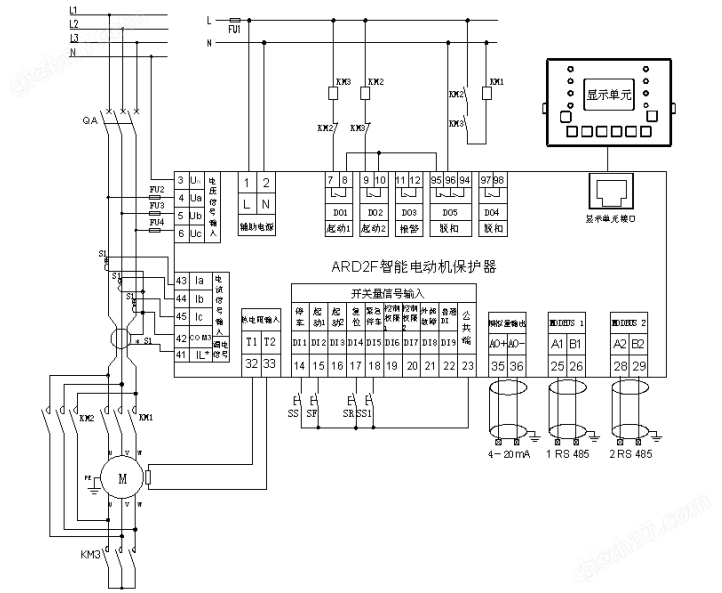

3.ARD2F-6.3+90L 防爆型电动机保护器接线图
保护模式：电动机的起动、停车由外部按钮实现。闭合 QA，按下起动按钮 SF，KM 吸引线圈得电，使 KM 的主触头闭合，电动机开始工作，当按下停车按钮 SS 时，KM 的吸引线圈失电，使 KM 的主触点释放，电动机停止工作。
ARD2F 电动机保护器 Y-△起动（三继电器模式）接线图
Y-△起动(三继电器模式)：电动机的起动、停车由保护器控制，按下显示单元上 的“起动 1”按键（起动控制设置为两步模式，显示单元控制），DO1 继电器(默 认起动 1 功能)、DO3 继电器（设置为起动 3 功能）闭合，使 KM1、KM3 的主触头 闭合，电动机 Y 型起动，准换时间到后 DO1 继电器断开，DO2 继电器闭合（默认 起动 2 功能），使 KM2、KM3 的主触头闭合，电动机转入△运行。按下面板“停 车”按钮，DO2 继电器(默认起动 2 功能)、DO3 继电器（设置为起动 3 功能）断 开，KM1、KM2、KM3 线圈失电，电动机停止工作。 按下开关量输入 DI2(默认起动 1 功能，起动控制设置为两步模式，使能就 地控制)，DO1 继电器(默认起动 1 功能)、DO3 继电器（设置为起动 3 功能）闭合， 使 KM1、KM3 的主触头闭合，电动机以 Y 方式起动，准换时间到后 DO1 继电器断 开，DO2 继电器闭合（默认起动 2 功能），使 KM2、KM3 的主触头闭合，电动机 转入△运行。按下开关量输入 DI1（默认停车功能），DO2 继电器(默认起动 2 功能)、DO3 继电器（设置为起动 3 功能）断开，KM1、KM2、KM3 线圈失电，电动 机停止工作。
4.Acrel-2000M马达监控系统

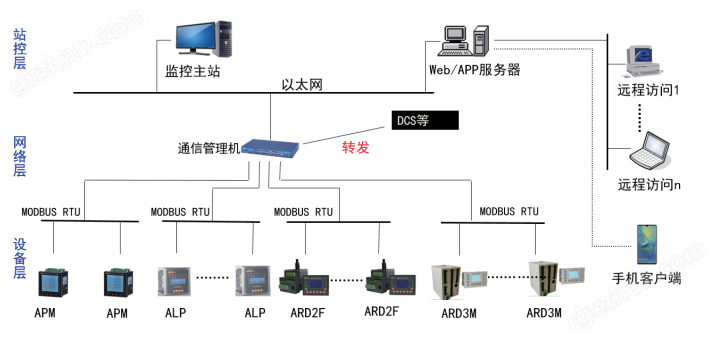

本系统采用分层分布式结构，整个监控系统在物理上分为两个层：站控层和间隔层。站级通信网络采用标准以太网及TCP/IP通信协议，物理媒介可以为光纤、网线、屏蔽双绞线等。系统支持Modbus RTU、Modbus TCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104 等通信规约。

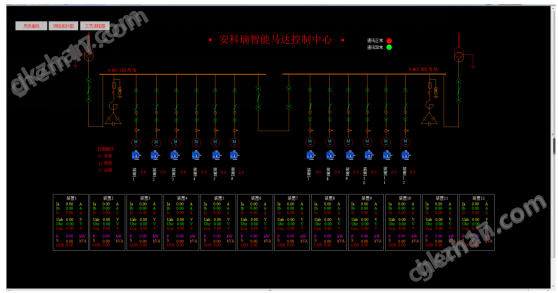

（1）配电系统一次图显示

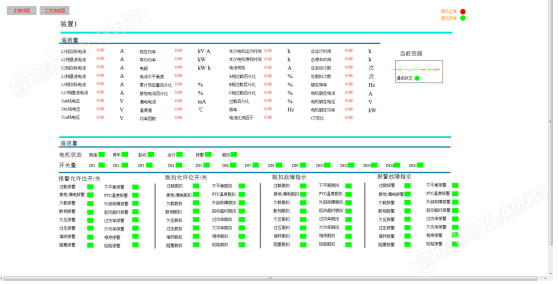

（2）数据采集与处理 通过现场控制层单元实时采集配电系统各种模拟量、开关量、电度量等，并 对所采用的量进行数字滤波，有效性检查，电度计算等加工，从而产生出可供应 用的电流、电压、有功功率、无功功率、电度、功率因数等各种实时数据，供数 据库更新。
（3）控制操作 包括断路器、电动隔离开关、接触器等跳合闸操作，变频器变频控制操作。
（4）告警管理 当发生事故、故障、状态变化、越限等事件时，监控系统能够自动作一系列 处理：如推出简报、发出音响、自动事故追忆、画面变色闪烁、数据变色等，预 告信号应按等级区别处理。
