台达 DOP-B10S615 触摸屏介绍
产品概述

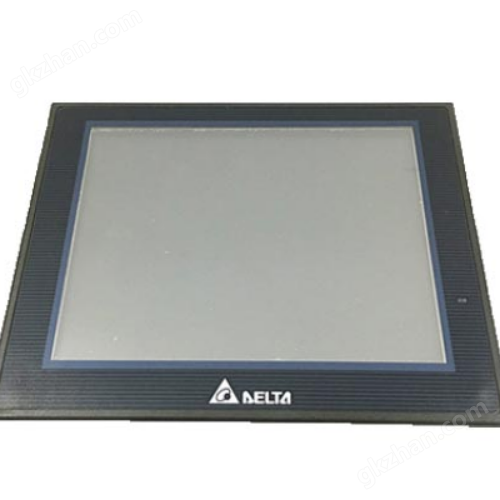

台达 DOP-B10S615 是一款 10.1 英寸宽屏彩色 TFT 触摸屏，属于台达 DOP-B 系列人机界面（HMI）产品线。该产品采用高分辨率显示技术，配备丰富的通讯接口，适用于工业自动化、设备监控和数据采集等场景。其坚固耐用的设计和稳定的性能使其在复杂工业环境中表现出色。
产品特点
- 高分辨率显示：10.1 英寸 TFT LCD 显示屏，分辨率为 1024×600 像素，支持 65536 色显示，画面清晰、色彩饱满。
- 高效能处理器：搭载 32 位 RISC 微控制器，系统运行稳定流畅。
- 丰富的通讯接口：
- 串行通讯端口：COM1（RS-232）、COM2（RS-232/RS-422/RS-485）、COM3（RS-232/RS-422/RS-485），支持多种通讯协议。
- USB 接口：1 个 USB Host（Ver 1.1）、1 个 USB Slave（Ver 2.0），方便连接外部设备。
- 存储扩展：支持 SD 卡（SDHC），便于数据备份和程序更新。
- 坚固耐用设计：前面板防护等级为 IP65，适应恶劣工业环境。
- 低功耗设计：功耗仅为 12W，节能环保。
- 长寿命背光：LED 背光灯管寿命超过 10,000 小时（常温 25℃ 下半衰期），确保长期稳定运行。
技术参数
| 参数名称 | 参数值 |
|---|---|
| 显示屏尺寸 | 10.1 英寸 TFT LCD |
| 分辨率 | 1024 × 600 像素 |
| 显示颜色 | 65536 色 |
| 触摸屏类型 | 四线电阻式 |
| 处理器 | 32 位 RISC 微控制器 |
| 内存 | 64MB SDRAM + 128MB Flash ROM |
| 通讯接口 | COM1（RS-232）、COM2（RS-232/RS-422/RS-485）、COM3（RS-232/RS-422/RS-485）、USB Host、USB Slave |
| 存储扩展 | SD 卡（支持 SDHC） |
| 电源电压 | DC 24V（-10%～+15%） |
| 功耗 | 12W |
| 防护等级 | IP65（前面板） |
| 工作温度 | 0℃ ～ 50℃ |
| 存储温度 | -20℃ ～ 60℃ |
| 开孔尺寸 | 261.3 × 189.3 mm |
| 重量 | 约 1226g |
应用场景
DOP-B10S615 广泛应用于工业自动化领域，包括但不限于：
- 机械设备控制：如包装机械、纺织机械、印刷设备等。
- 过程监控：如化工、制药、食品加工等行业的生产线监控。
- 楼宇自动化：如空调系统、电梯控制、能源管理等。
- 数据采集与分析：通过以太网接口实现远程数据采集和监控。
常见问题与解答
- Q：DOP-B10S615 支持哪些通讯协议？
A：支持 Modbus RTU/TCP 等多种工业协议，兼容主流 PLC 和控制器。 - Q：是否支持远程监控？
A：支持，通过以太网接口可实现远程数据访问和设备监控。 - Q：最大功耗是多少？
A：最大功耗为 12W，适合长时间连续运行。 - Q：如何更新程序或备份数据？
A：可通过 USB 接口或 SD 卡进行程序更新和数据备份。
软件支持
- DOPSoft 编辑软件：台达提供专用的 DOPSoft 编程软件，支持图形化界面设计、逻辑编程和仿真调试。
注意事项
- 电源要求：建议使用隔离式电源供应器，确保电压稳定。
- 通讯配线：通讯电缆应与动力线分开布线，避免干扰。
- 环境要求：避免在高温、高湿或强振动环境中使用，以延长设备寿命。
台达 DOP-B10S615 凭借其高分辨率显示、丰富的通讯接口和坚固耐用的设计，是工业自动化领域中理想的人机交互解决方案
