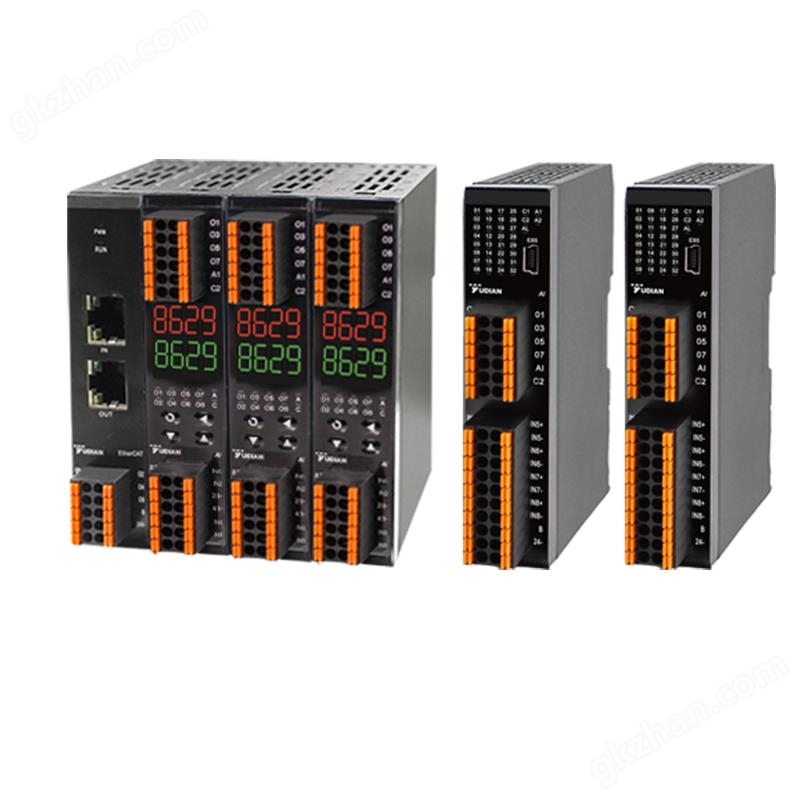

AI-86X9系列多回路串级温控器

AI-86X9系列多回路串级温控器简介：

是具有 4 路高速高精度采样性能的多回路 PID 调节器，并具有外接扩展输入和输出模块的功能。通过增加外部扩展模块，AI-8629G 可以实现与单路调节器媲美的 4~8 路高性能多功能控制；当重视成本和体积时，则最多可实现 96 路的测量及控制功能，能满足各种新兴行业对小体积和多回路控制的需要。在扩展模式下上位机只需和一台仪表通讯既可控制最多达 96 个测控回路，相比需要访问多个地址仪表的模式可以大幅提升通讯效率。其常用参数允许上位机写入次数没有限制，仪表内部存储器不会因为上位机频繁写入而损坏。参数写入限制功能只有当Loc 设置为特定值时，才允许修改特定或全部仪表参数，可减少通信软件编写失误导致仪表工作异常的情形。

1、每台仪表内部集成5个宇电专用24位高性能低温漂A/D转换器，可实现4路常规PID或2路串级PID控制；

2、测量精度0.15级，全隔离输入；

3、可编程输出通道，各通道允许设置不同类型输入规格，各通道可独立设置输出上下限；

4、每个通道可预设5组PID，并可通过给定值自动切换，具备智能定标串级控制功能。

AI-86X9系列多回路串级温控器优点;

● AI-8629G 即能满足多路集中控制，同时又具有单路仪表的性能，其测量精度和温漂水平最高可选0.05级及25PPm//℃产品；采样周期为 20mS 时输入放大器噪音小于 1uV；20ms 采样周期时对 50Hz 抗干扰能力高达120dB；群脉冲抗干扰通过 8KV 测试；高温通过摄氏 100℃老化测试；内置 PT100 铂电阻测量热电偶冷端补偿温度，较常用的半导体或热敏电阻传感器精度有较大幅度提升。

● 最多可以扩展 96 路控制输出通道和 256 路报警输出通道，输入最多可以扩充到 96 个模拟测量输入以及16路开关量事件输入通道。每个输出通道具有 4 个报警设定及输入错误报警共 5 个报警信号，所有报警信号即可以定义为独立输出，也可以公共形式输出以节约报警输出端口。

● 支持升温降温斜率控制、多组同步输出及输入传感器备份等高级功能；也可以组建串级控制功能，96 个通道最多可组建 48 个串级控制回路。

● 自带 LED 数字显示的操作界面，能快捷查看及修改任意通道参数设置值，可编辑仪表内部主要寄存器数值，即使上位机故障也能应急工作。

● 在选择不同控制回路数量和功能时，其使用方式和寄存器地址都一致，这意味客户只需要学习使用AI-8629G单一型号的仪表就能满足各种不同的功能需求，从而大幅度减少了学习成本。

● 兼具高自由度及效率的操作模式。AI-8629G 的全部功能可以通过读写寄存器参数的方式实现，其寄存器分为通道参数、输入输出组参数和公共参数，通道参数是各通道独立设置的参数，包括给定值、PID 参数和报警参数等；输入输出则各有 4 组不同的配置参数，可以分别由各输入及输出通道选择调用；公共参数则是全局使用的参数，如波特率和通讯地址等参数。基于参数组的定义模式，AI-8629G 可以在保留灵活性和强大功能的同时大大减少整体寄存器的数量，从而简化操作模式和提升上位机读写效率。例如：AI-8629G 的 96 个输入回路如统一规格，则可以将输入参数都选择使用第1组参数，这样只需要设置 1 组输入配置参数即可定义全部回路的输入规格。也可以选择不同参数组来定义不同输入规格类型，一台 AI-8629G 最多可以定义使用 4 种不同类型的输入规格，足以满足绝大部分应用场合。

● AI-8629G 可外接的输入和输出模块扩展数量几乎没有限制，并且可以按客户要求快速定制。
