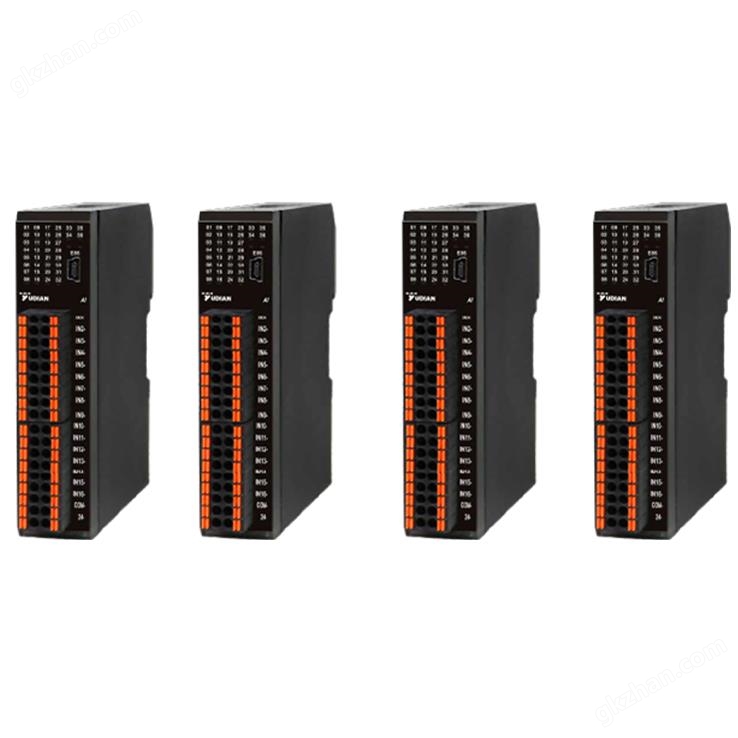

AI-6516GJ1高耐压全隔离温度采集模块

AI-6516GJ1高耐压全隔离温度采集模块简介：

最多支持 16 路热电偶隔离输入，可选一路报警，本机为纯测量仪表，需要控制时，可作为输入扩展模块，外接控制表

特点：

1、支持16路高耐压全隔离热电偶输入规格；

2、配备2组A/D巡检采样，实现高速数据采集和处理；

3、仅支持温度测量，0.2 级测量精度。

AI-6516GJ1高耐压全隔离温度采集模块技术规格

● 通讯方式：

底部 RS485 总线端子；支持 MODBUS-RTU 协议；波特率 2400~115200 可调；

 底部 RS485 总线端子可与本公司 TCP-MODBUS 和 EtherCAT 通讯控制器连接，支持相关通讯协议；

主机与从机及扩展模块之间采用内部专用通讯协议，可靠通讯距离 30m；

通讯延时：串联接法时每个输入或输出扩展模块节点通讯延时约 10ms（包含数据传输时间）；

● 输入规格：

热电偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26 等

线性电压：0~75mV、0~20mV、0~50mV 等

● 测量范围：K(-200~+1300℃ )、S(-50~+1700℃ )、R(-50~+1700℃ )、T(-200~+350℃ )、E(0~800℃ )、J(0~1000℃ )、B（200~1800℃）、N(0~1300℃ )、WRe3-WRe25（0~2300℃）、WRe5-WRe26（0~2300℃）

线性输入：-9990~+32000 由用户定义

● 测量精度： AI-6516G（0.2 级）；

● 测量温漂：≤100PPm/℃

● 控制周期：最小 600ms；

 ● 报警功能：上限、下限、偏差上限、偏差下限等方式

● 电磁兼容：IEC61000-4-4（电快速瞬变脉冲群）±6KV/5KHz、IEC61000-4-5（浪涌） 6KV 及在 10V/m 高频电磁场干扰下仪表不出现死机及 I/O 口误动作，测量值波动不超过量程的 ±5%

 ● 隔离耐压：输入信号之间 ≥200V；

● 电 源：24VDC，-15%，+10%

● 电源消耗：≤0.3W（无任何输出或对外馈电能耗时）；整机最大电源消耗 ≤3W

● 使用环境：温度 -10~60℃；湿度 ≤90%RH
