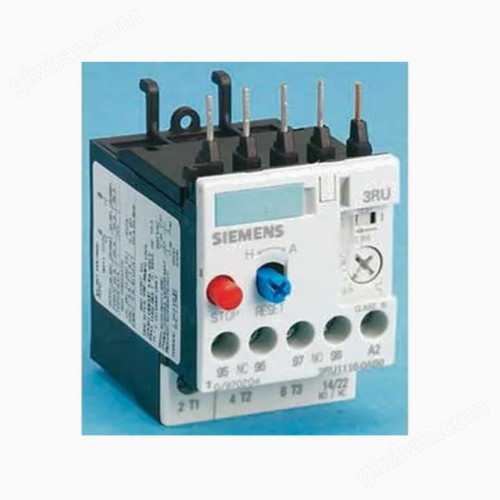

西门子热过载保护继电器稳定可靠适用范围广

一、产品参数

二、产品功能特点

1. 热保护机制
   继电器内部采用双金属片结构，能够感应电流引起的热变化。当温度超过设定值时，自动触发保护动作，切断电路。
2. 响应迅速
   具备较快的动作响应时间，可在设备过热初期及时切断电源，防止损坏。
3. 安装简便
   支持标准DIN导轨安装，结构紧凑，便于集成到控制柜中。
4. 适用范围广
   支持最高690V AC电压和6A电流，适用于多种电机和负载类型。
5. 体积小巧
   设计紧凑，节省安装空间，适合空间有限的控制柜使用。

三、产品优势

• 提升设备安全性：有效防止电机因过载或过热而损坏，延长设备使用寿命。
• 降低维护成本：减少因过热引起的故障停机，降低维修频率和成本。
• 兼容性强：可与多种工业控制系统配合使用，便于系统集成。

四、应用场景

• 电机保护：广泛用于电机控制回路中，防止电机因过载、堵转或缺相而过热。
• 暖通空调系统（HVAC）：用于风机、压缩机等设备的过热保护。
• 工业机械：适用于输送设备、泵、压缩机等机械设备的电机保护。

五、安装与接线说明

1. 安装要求
• 确保安装环境通风良好，温度在允许范围内。
• 使用标准DIN导轨固定继电器，安装牢固。
2. 接线方法
• 按照接线图将继电器串联接入电机控制回路。
• 确保接线端子紧固，避免接触不良。
• 建议配合接触器使用，实现自动断电保护。
3. 参数设定
• 根据电机额定电流调整继电器的整定电流值。
• 设置合适的脱扣等级（通常为Class 10）。

六、维护与检查

• 定期检查：查看继电器是否有烧蚀、松动或损坏迹象。
• 清洁触点：保持触点干净，避免氧化影响导电性能。
• 功能测试：建议定期测试继电器的脱扣功能，确保其正常工作。
• 更换建议：如继电器动作异常或损坏，应及时更换。

七、常见问题解答（FAQ）

1. 该继电器的主要作用是什么？
   用于监测电机运行电流，防止因过载或过热导致设备损坏。
2. 它是如何检测温度变化的？
   通过内部双金属片感应电流热效应，温度超标时触发保护动作。
3. 继电器的额定电流和电压是多少？
   额定电流为6A，额定电压为690V AC。
4. 如何安装在DIN导轨上？
   使用继电器背部的卡扣直接卡入标准DIN导轨即可。
5. 继电器不动作怎么办？
   检查接线是否正确，电流设定是否匹配，必要时更换继电器。
6. 多久检查一次继电器？
   建议每3至6个月检查一次，或根据设备运行频率调整。
7. 是否适用于户外使用？
   本产品适用于室内环境，户外使用需加装防护外壳。
8. 工作温度范围是多少？
   工作温度范围为 -5°C 至 +55°C。
9. 适用于哪些类型的电机？
   适用于三相异步电机、同步电机等多种常见工业电机。
10. 如何设定电流值？
    通过继电器侧面的调节旋钮，根据电机铭牌电流设定整定值。
