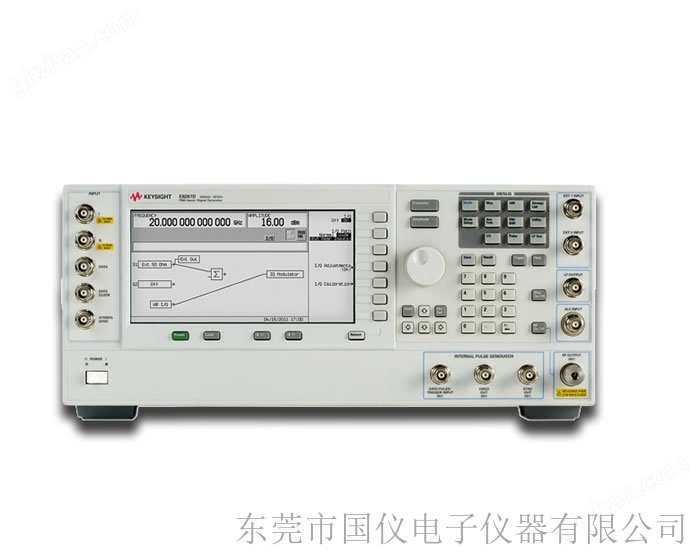

Agilent E8267D的微波信号发生器 20 31.8 或 44 GHz信号发生器
业界**款具有以下特性的综合微波矢量信号发生器：I/Q 调制范围高达 44 GHz；在高达 20 GHz 的频E8257D.jpg
率范围内输出功率达到 +23 dBm 典型值；在 10 GHz 信号和 10 kHz 频偏条件下相位噪声为 -120
dBc/Hz
宽带内部基带发生器
灵活的任意波形回放
复杂的实时信号生成
内置宽带 I/Q 调制器能够提供高达 2 GHz 的射频调制带宽，辅助 Agilent N6030A 独立宽带任意波形
发生器进行高达 1 GHz 射频带宽 I/Q 波形仿真的*佳伴侣
极大简化为航空航天、国防、卫星通信和宽带无线行业中的设计与制造测试应用生成复杂调制信号的过
程
定制 PSG 满足用户需求
您可为当前的射频和微波测试应用软件定制 PSG，同时随着未来需求变化轻松升级。此外，您还利用各
种可选的增强特性对 E8267D PSG 进行*佳配置，从而满足各种应用（从失真测试到基带编码算法开发
以及上等数字微波收发信机设计验证等）的需求。
产品信息:
100 kHz 至 20、31.8 或 44 GHz（0.001 Hz 分辨率）可扩展至 75、90、110、140、220、325 或 500
GHz――毫米波信号源模块
输出功率：0.4 至 20 GHz 时，+23 dBm；40 GHz 时，+18 dBm（典型值）
160 MHz（可扩展至 2 GHz）射频调制带宽
配有选件 UNY，具有业界*佳的 SSB 相位噪声：1 GHz 信号和 10 kHz 偏置时，相位噪声为 -143
dBc/Hz（典型值）
调制和扫描
AM、FM、?M 和脉冲
ASK、FSK、MSK、PSK、QAM 、定制 I/Q
步进扫描、列表扫描和斜波扫描频率和功率
使用 PSA 系列选件 215 进行信号源控制
基带生成和信号生成
内置基带发生器（80 MHz 射频带宽）：任意波形和实时 I/Q 信号
兼容宽带（1 GHz）N6030A 任意波形发生器
生成参考信号：雷达、多频声、NPR、定制调制、WLAN、GPS/GNSS、MATLAB 等――信号生成
使用 N5106A PXB 基带发生器和信道仿真器提供多信道基带生成、数字 I/O、MIMO 衰落和射频至射频衰
落
自动和通信接口
10BaseT LAN 和 GPIB
SCPI 和 IVI-COM 驱动程序
后向兼容所有PSG信号发生器
100 kHz 至 20、31.8 或 44 GHz（0.001 Hz 分辨率）可扩展至 75、90、110、140、220、325 或 500
GHz――毫米波信号源模块
输出功率：0.4 至 20 GHz 时，+23 dBm；40 GHz 时，+18 dBm（典型值）
160 MHz（可扩展至 2 GHz）射频调制带宽
配有选件 UNY，具有业界*佳的 SSB 相位噪声：1 GHz 信号和 10 kHz 偏置时，相位噪声为 -143
dBc/Hz（典型值）
调制和扫描
AM、FM、?M 和脉冲
ASK、FSK、MSK、PSK、QAM 、定制 I/Q
步进扫描、列表扫描和斜波扫描频率和功率
使用 PSA 系列选件 215 进行信号源控制
基带生成和信号生成
内置基带发生器（80 MHz 射频带宽）：任意波形和实时 I/Q 信号
兼容宽带（1 GHz）N6030A 任意波形发生器
生成参考信号：雷达、多频声、NPR、定制调制、WLAN、GPS/GNSS、MATLAB 等――信号生成
使用 N5106A PXB 基带发生器和信道仿真器提供多信道基带生成、数字 I/O、MIMO 衰落和射频至射频
衰落
自动和通信接口
10BaseT LAN 和 GPIB
SCPI 和 IVI-COM 驱动程序
后向兼容所有PSG信号发生器
