威海锐丰HB961数显表/计数器接线定义

◆功能简介

1、该仪表用于测量角度，具有倍率输入和外部编辑、复位功能，及全自动计数功能。

2、角度显示分辨率取决于传感器分辨率，角度变换系数由用户随意设定

3、当前计数值和设定值掉电不消失。

4、设定两个控制值，两路继电器输出和控制。

5、可给外接传感器提供5V、12V电压

6、可设定倍率，显示值达到理想显示方式。

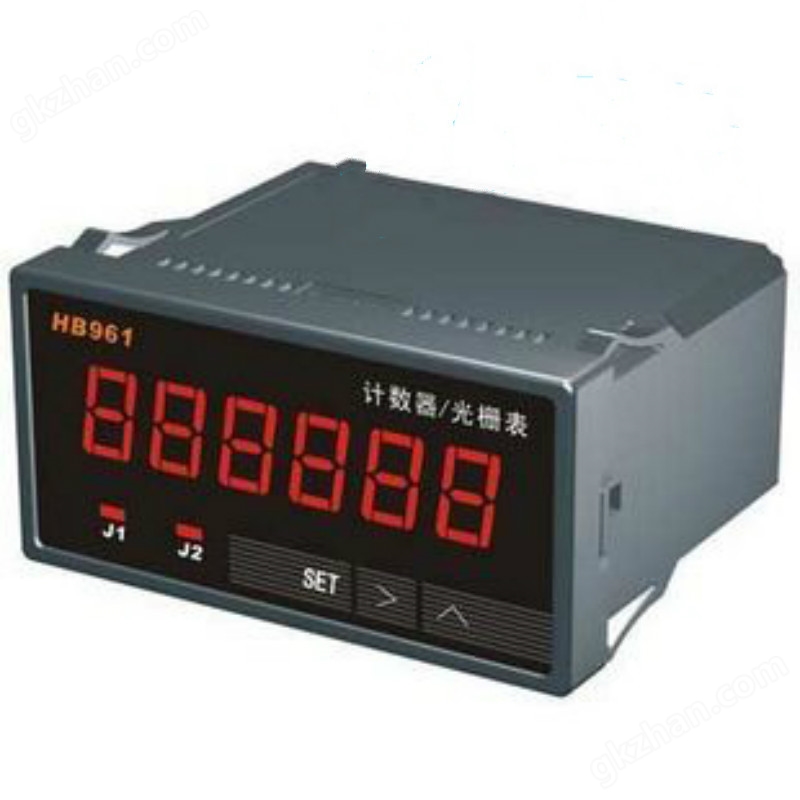

威海三丰HB96型光栅表是一个六位显示的位置、控制、显示模块。可广泛应用于工业控制领域。

◆国际通用96×48×112mm标准机箱,六位0.56英寸数码管显示。

◆输入1和输入2构成双输入端,可识别相位为90度的脉冲编码器信号。

◆设定两个控制值，两路继电器输出、控制或报警。

◆可选4种继电器输出方式

◆可设定自动延时复位时间，实现自动延时复位功能

◆峰值显示功能

◆参数设定密码保护功能

◆当前计数值、设定值掉电不丢失

◆可设定倍率，确定输入脉冲与显示值之间的比例关系。

◆外接传感器：角、线位移光栅传感器，给传感器提供5V（100mA）、12V(30mA)电压。

◆计数倍率：单倍频、双倍频、四倍频可选

◆可设定差补值

◆技术参数

1、供电电源：220V 50HZ

2、输入电阻：20K

3、脉冲频率：不大于30K

4、倍率范围：0.00----165

5、显示范围：-199999——+999999

6、脉冲电平：低电压—50V--0.5V     高电压4V——50V

7、安装方式：卡入式

8、显示器尺寸：48*96

9、开孔尺寸：92*44

◆选型指南

1、传感器显示分辨率以度为单位，

2、显示精确到小数点后3位数，就是0.001度

3、为了提高实际测量精度，选用高线数的编码器,或采用倍比转换

4、传感器的型号选择请根据现场的使用情况开选择，配件根据传感器型号选择。

5、传感器常用线数以360线、900线、1800线、3600线、5000线为主。

6、传感器选用与显示器匹配的输出形式和供电电源。

◆外形尺寸
