脉冲采集记录仪-C630

订金面议
  • 公司名称上海集睿信息科技有限公司
  • 品       牌
  • 型       号
  • 所  在  地
  • 厂商性质生产厂家
  • 更新时间2021/7/22 17:22:16
  • 访问次数19
产品标签:

在线询价收藏产品 进入展商展台

采购部:15857100067QQ:342806899

联系我们时请说明是 智能制造网 上看到的信息,谢谢!

~上海集睿信息科技有限公司是专业从事物联网无线通讯领域的2G/3G/4G等工业级无线路由器和行业远程监控系统解决方案的提供商。集睿已为工控、电力、水文等行业提供工业级2G/3G/4G、WIFI、ZIGBEE无线通信产品和远程监控数据管理系统,上线设备和系统上万套,客户多为世界500强企业,遍布上百多个国家和地区,涉及通信、工控、电力、环保等10多个行业,是上海市软件企业。
 集睿科技目前已拥有多项核心技术和软件著作版权,产品主要为无线数据传输终端(主要包括GPRS DTU、WIFI、ZIGBEE产品)及无线数据采集和监控报警系统和无线数据中心。特别是集睿科技拥有的自主产权、工业级、低功耗GPRS DTU产品和工业领域的无线远程在线监控系统,已广泛应用于电力、物流、环保、水文等行业,经过客户多年使用,其优异的稳定性深得客户的认可。
集睿科技立足于物联网行业,以“为用户创造更高价值的产品”为愿景,全力发展以无线通信为核心的应用,实现通信与其他行业的整合,提高其他行业的科技实力,致力于为客户持续实现价值创新,提供更优质的产品和服务。
 无线通信产品和数据管理系统广泛用于锅炉监控、铁塔监控、医疗设备监控、电力监控、水文监控、工业控制等各个领域。无线通信产品和数据管理系统广泛用于锅炉监控、铁塔监控、医疗设备监控、电力监控、水文监控、工业控制等各个领域。无线通信产品和数据管理系统广泛用于锅炉监控、铁塔监控、医疗设备监控、电力监控、水文监控、工业控制等各个领域。


无线通信产品
集睿脉冲采集记录仪C630具有自动计数功能,即使断电也可自动存储数据,适用于电表、水表、燃气表等自动抄表系统,也适用于其他工控领域需要数据采集和记录环境。1、脉冲自动计数功能。通讯时不妨碍计数;2、具有RS485自由协议或ModBus协议通讯功能;3、断电保持数据功能;4、通过计算机软件对模块内的地址、数据写功能和数据读功能;5、故障诊断输出功能;6、脉冲模块一般安装在......
脉冲采集记录仪-C630 产品信息

1、脉冲一般为干簧管信号,开关量信号等,计数要防止抖动、不丢脉冲。在程序设计时,脉冲计数的优先级要大于其他程序的优先级。脉冲计数自动保存在模块内的存储器里。
2、脉冲计数模块具有RS485自由通讯协议功能或者ModBus协议通讯功能,自由通讯协议应该简单明了,容易应用。
3、脉冲计数模块供电电源分外部供电和电池供电,并且电路板上要有容量大一点的电容。外部供电为DC 12V~30V,当用外部供电时,电池停止供电;当外部供电中断时,电池供电,当外部供电和电池供电都中断后,电容供电。当外部供电或者电池供电中断后,要有报警信号输出。电池选用市场上的通用电池。
4、计算机根据RS485通讯协议或者ModBus RTU通讯协议能对模块的地址进行更改、对模块里的数据进行设置。并能读出模块的地址、计数数据、报警信息等。
5、脉冲模块的封装应防水、防潮、放静电、防冻、防高温,易于安装、拆卸和维护。
6、所有接线端子要至少能接0.5㎡ 线径的RVV或BVR电缆。

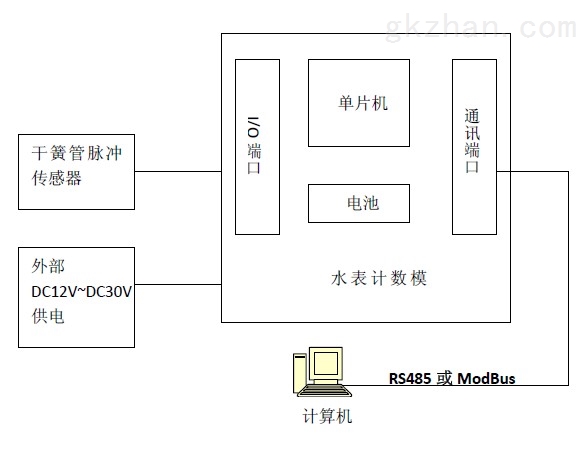

系统应用架构图如下:

连线示意图:

外部电源输入VDD: DC12V~DC30V 100mA

脉冲输入: VDD±0.5V

脉冲宽度: ≥2ms

工作温度: -10~70℃

通讯速率: 1200bps/s、2400 bps/s、4800 bps/s、9600 bps/s, 19200 bps/s可选。

MODBUS通信协议举例:

1. 读两个通道的计数值:
通道1的数据在前(如返回值红色字体所示),通道2的数据在后(如返回值绿色字体所示)

上位机下发帧:01 03 00 00 00 08 44 0C

仪表返回值:01 03 08 01 02 03 04 21 22 23 24 35 35

读取错误时的返回值:01 83 02 C0 F1

2. 设置多少个脉冲作为数据加1,默认为1个脉冲计数一次
假设写入的脉冲常数为150(96H)个 01 06 00 02 00 96 A8 64

返回值:01 06 00 02 00 96 A8 64

更改错误时的返回值:01 86 03 02 61

3. 设置去抖时间,以ms为单位,默认为1ms
假设写入的去抖时间为10ms 01 06 00 03 00 0A F9 CD

返回值:01 06 00 03 00 0A F9 CD

更改错误时的返回值:01 86 03 02 61

4. 写通道1计数值:
假设写入的计数值为305419896(H) 01 10 12 34 56 78 BB 3D

返回值:01 10 12 34 56 78 BB 3D

写入错误时的返回值:01 90 03 0C 01
5. 写通道2计数值:
假设写入的计数值为0(H) 01 16 00 00 00 00 48 09

返回值:01 16 00 00 00 00 48 09

写入错误时的返回值:01 96 03 0F A1

水表、电表的脉冲数据采集

工业设备的脉冲数据采集
