铸钢气动球阀

参考价面议
具体成交价以合同协议为准
  • 公司名称浙江摩根阀门有限公司
  • 品       牌
  • 型       号
  • 所  在  地
  • 厂商性质生产厂家
  • 更新时间2021/11/26 15:48:41
  • 访问次数36
产品标签:

在线询价收藏产品 进入展商展台

采购部:15857100067QQ:342806899

联系我们时请说明是 智能制造网 上看到的信息,谢谢!

浙江摩根阀门有限公司是一家集生产.开发.销售为一体的阀门企业,公司位于“中国泵阀之乡”瓯北,拥有现代的标准化厂房。其中设备包括普通车床.数控车床.高压试压机.镗床.立车。检测设备有光谱仪.壁厚仪.拉力检测仪.公司以 “产品质量优质高效创品牌、遵纪守法诚信经营为宗旨”的质量方针,严格按照质量管理体系运行生产。公司主打产品有球阀系列,闸阀系列,截止阀系列,止回阀系列,安全阀系列,减压阀系列,蝶阀系列,疏水,柱塞阀系列,旋塞阀系列,锻钢阀门系列,不锈钢阀门系列,电站阀系列,呼吸阀系列,隔膜阀系列,水力控制阀系列,电磁阀系,针型阀系列,调节阀系列等,口径DN50-1200MM  国标压力:16公斤-420公斤,美标压力:150LB-2500LB 主体材质有:WCB  A105  CF8(F304)、CF8M(F316)CF3(F304L)、CF3M(F316L)、双相不锈钢,使用温度-196°C~~750°C; 驱动方式有手动、电动、液动、齿轮传动等。产品执行GB、JB、HG、API6D  API6A、ASTM、ANSI、JIS、CE、ISO等国内外标准。产品广泛用于石油、化工、天然气、化肥、治金、制药、电力、矿山、建筑等行业。并致力于开拓市场,产品远销欧美、中东、东南亚等二十多个国家和地区。

       公司有专业的开发设计团队,为客户设计开发新技术、新工艺的*配套产品及非标产品。产品以*的品质,理想的价位,齐全的品种和及时的交货期以及满意的售前、售中、售后服务赢得了广大用户的依赖和*好评。

     “MOREGROW”代表更大的发展,我们以“MOREGROW”为目标,质量是生存的基础,创新是发展的核心。今天的质量就是明天的市场。我公司全体员工以“摩根阀门,再铸辉煌”为精神动力与社会各界同仁携手共创阀门天地,欢迎新老客户莅临我公司参观指导。

球阀系列:锻钢球阀,锻不锈钢球阀,高压球阀,高温球阀,美标球阀,固定式球阀,全焊接球阀,美标缩径球阀,天然气球阀,中石化用球阀,中海油用球阀,化工球阀
铸钢气动球阀的详细说明:铸钢气动球阀的球是固定球,受压后不产生移动
铸钢气动球阀 产品信息
铸钢气动球阀的详细说明:
铸钢气动球阀的球是固定球,受压后不产生移动。都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小。为了减少气动球阀的操作扭矩和增加密封的可靠程度,出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩。

气动球阀型号:Q647F-16C
气动球阀通径:250MM
气动球阀使用压力:1.6MPA
气动球阀连接方式:法兰连接
气动球阀操作方式:气动
气动球阀主要功能:起开关作用
气动球阀使用介质:水.油品.蒸汽
球阀材质:WCB铸钢
球阀使用标准:化工部标准或机械部标准

注:型号代表意义

Q代表球阀  6代表气动  4代表法兰连接  7代表固定式  F代表密封四氟

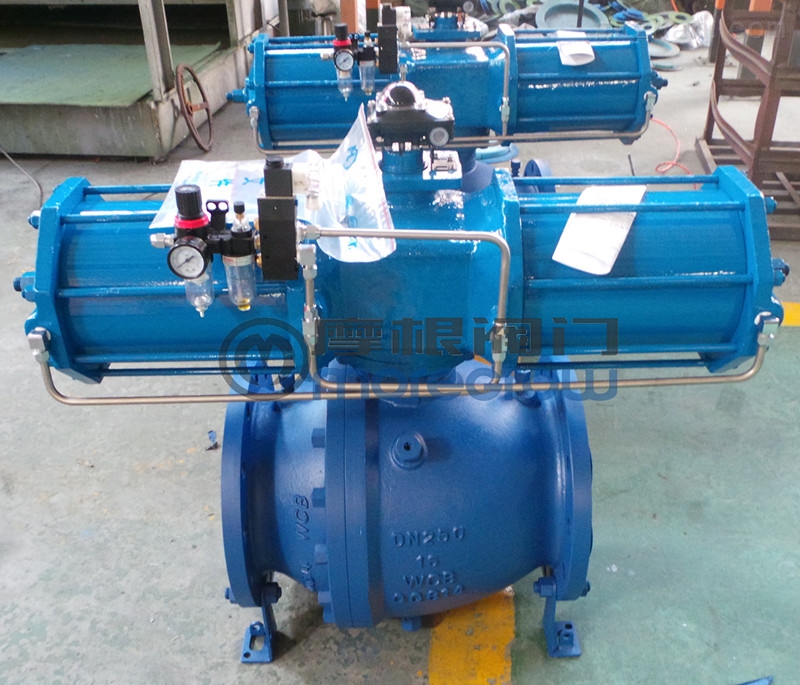

浙江摩根阀门有限公司Q647F气动现场图片

气动生产厂家浙江摩根阀门有限公司制造,型号Q647F-16C DN250 阀体采用WCB,内件材质:球体内件材质:球体A105+ENP,阀座:A105+RPTFE四氟,蜗轮采用国产型
Q647F国标气动,是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以 的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。此阀一般水平安装。
铸钢气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是一种新型阀门,它具有以下优点:
  1. 流体阻力小,其阻力系数与同长度的管段相等。
  2. 结构简单、体积小、重量轻。
  3. 紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
  5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
  8. 因为气动球阀动力源采用的是气体,一般为0.2-0.8MPa压力,相对比较安全。气动球阀如果漏气的话,相对液动、电动来说,气体可以直接排出,对环境没有污染,同时具有较高的安全性。
  铸钢气动球阀适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
  适用温度:-196~425℃,
  驱动方式:手动、蜗轮、气动、电动、液动等。
  铸钢气动球阀的特点
  1、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
  2、密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
  3、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
  4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复
  5、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。
  铸钢广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
安装
  1)、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
  2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
  3)、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
  4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
  5)、本类阀应安装在管道的水平方向或垂直方向。
  6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
  7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
操作和使用
  1)、操作前须确认管路和阀已被冲洗过。
  2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。
  3)、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
气动产品的采购须知:
气动商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、产品名称与气动的型号;
3、气动的操作方式(有手动涡轮传动气动电动等);
4、气动的密封面材质和硬度;
5、气动的阀体材质;
6、气动的压力;
7、气动的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、气动我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、气动产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定摩根的气动型号,请按气动型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的摩根公司专家为您审核把关。
感谢您访问我们的网站【浙江摩根阀门有限公司】
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
