48芯ODF单元箱///48芯ODF箱///48芯ODF子框   48芯ODF单元箱///48芯ODF箱///48芯ODF子框

慈溪市力天通信设备有限公司

产品介绍→

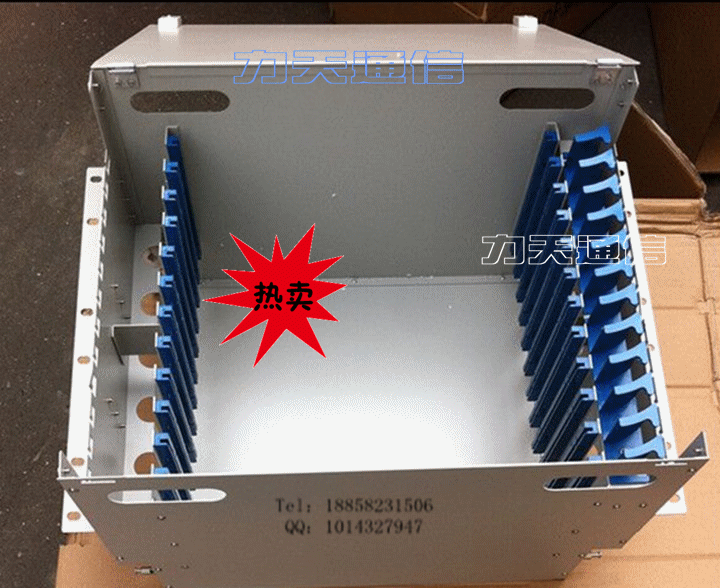

产品名称：ODF单元箱、ODF单元板、光纤配线子框

产品型号：ZX-JPT001

产品规格：12芯、24芯、48芯、72芯、96芯、144芯

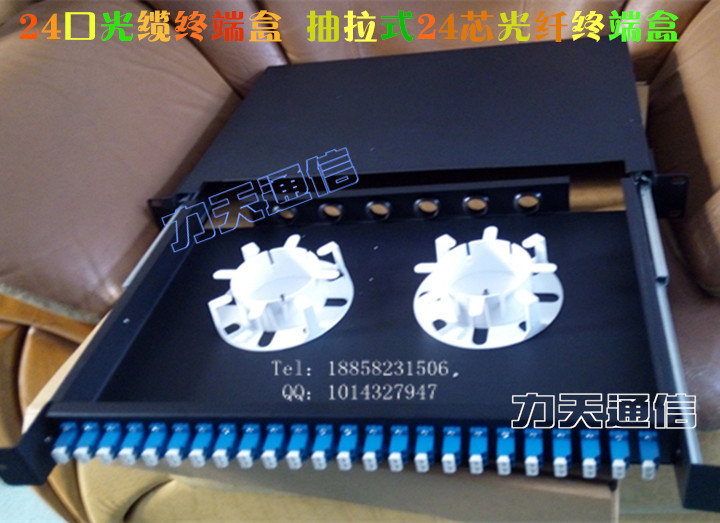

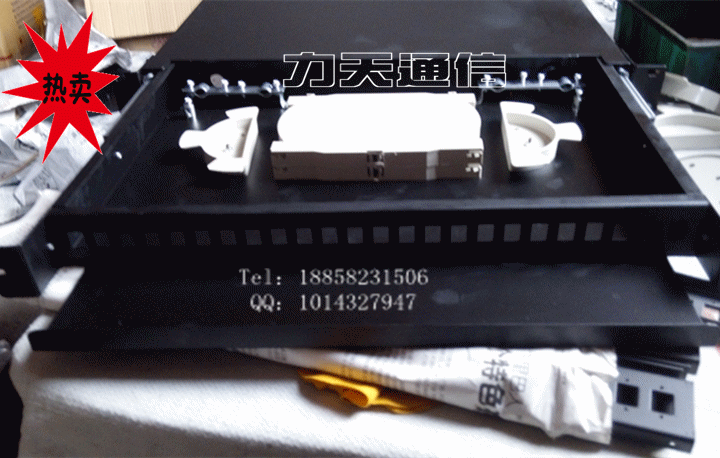

安装类型：机架式，抽拉式

配套产品：一体化托盘、束状尾纤、光纤适配器、光纤配线柜

产品尺寸：000.000.000（标准安装尺寸）

产品材质：冷轧板

【力天通信设备主营：光纤配线柜，光纤配线架，ODF光纤配线架，ODF光纤配线柜】   三网合一光纤配线柜
SMC材质144芯三网合一光缆交接箱、SMC材质288芯三网合一光缆交接箱、SMC材质360芯三网合一光缆交接箱、SMC材质432芯三网合一光缆交接箱、SMC材质576芯三网合一光缆交接箱、SMC材质648芯三网合一光缆交接箱、SMC材质720芯三网合一光缆交接箱、SMC材质864芯三网合一光缆交接箱<室外落地式、壁挂式、室内落地式>厂家现货直销，欢迎订购。销售： :8 ：d 淘宝：cxlianhang0 图片：
【慈溪力天制造（SMC/不锈钢光缆交接箱）】
挂壁式96芯光交箱（750*550*310mm（电信、移动、联通、广电）
落地式96芯光交箱：1050*550*310mm（电信、移动、联通、广电）挂壁式144芯光交箱：750*550*310mm（电信、移动、联通、广电）落地式144芯光交箱：1050*550*310mm（电信、移动、联通、广电）落地式288芯光交箱：1450*750*320mm（电信、移动、联通、广电）落地式360芯光交箱：1450*755*305mm（电信、移动、联通、广电）
落地式576芯光交箱：1450*750*540mm（电信、移动、联通、广电）落地式720芯光交箱：1450*750*600mm（电信、移动、联通、广电）立式1152芯光交箱：1450*1510*600mm（电信、移动、联通、广电）
落地式1440芯光交箱：（电信、移动、联通、广电）
288芯-432芯三网合一光缆交接箱：1450*753*380mm
576芯-864芯三网合一光缆交接箱：1450*753*580mm

 验 报 告

检（QW）字（2011）第087号

                  产品名称：ODF箱//ODF子框//ODF单元箱          商    标

             型号规格      ITS-GPX-12             检验类别            委托检验

             委托单位    慈溪市力天通信设备有限公司

             制造单位  慈溪市力天通信设备有限公司

慈溪市产品质量监督检验所

                                      2011年11月15日

12芯ODF箱//ODF单元箱//ODF配线箱————ODF箱//柜专区！

力天专业致力于模压SMC（不饱和聚脂玻纤增强材料）光缆交接箱、配线箱及其它通讯设备的生产、研究和开发。
三网合一光缆交接箱是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。
箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。
壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。
箱体内部夹以隔热材料，能有效防止箱内凝露的产生。
采用12芯熔配一体化模块，zui大幅度利用有效空间，zui大容量为864芯。
卡接式安装FC、SC适配器。
前后设通道，可方便跳线灵活跳接
12芯熔配一体化模块可抽出至箱外，全面正面操作。
有可靠的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题
使用条件：
工作温度：-40℃∽+60℃
相对湿度：≤95% （+40℃时）
大气压力：70∽106Kpa
贮运温度：-40℃∽+60℃
防潮防雨防尘防盗符合 YD/T988-1998标准
主要技术参数：
插入损耗：1.31,1.55um LD 光源。单模≤0.18dB 多模≤0.30dB
回波损耗：1.31,1.55um LD 光源。单模PC≥45dB UPC≥50dB APC≥60dB
绝缘电阻：≥2×104MΩ/500VDC
耐电压：3KVDC/1min不击穿，无飞弧
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在zui外端应能承受的垂直压力大于200N
功能要求：
1． 光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量 ：144、192、288、432、576、864芯

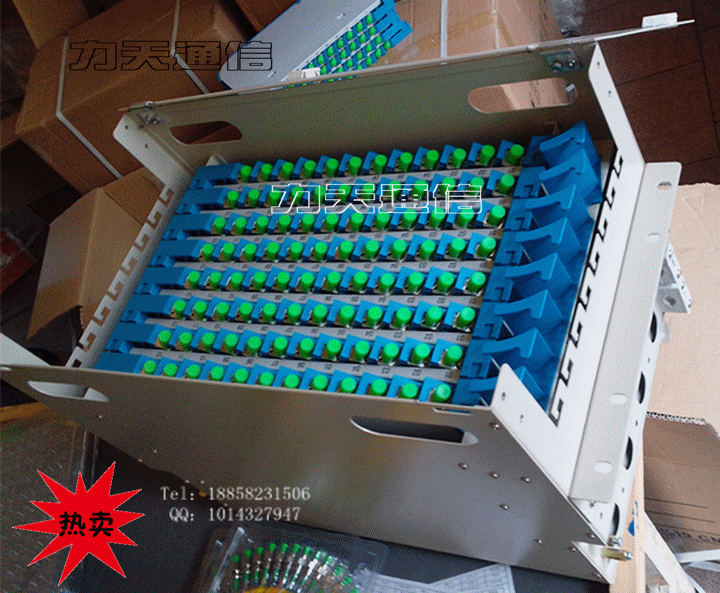

 144芯288芯576芯720芯光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

2外观结构

1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、22

【详细说明】

 光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

1、机架结构形式

1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。其宽度*选用120mm的整数倍，深度*选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。

 主要技术指标
1、 工作环境 工作温度：-40℃~+60℃
相对温度: ≤95%（+40℃）
大气压力: 70Kpa~106Kpa
2、 箱体防护等级达GB4208标准中IP65级要求。
3、 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。
4、 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。
5、 光纤连接器损耗（含插入、互换、重复）不大于0.5dB。
6、 光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB
7、 光纤连接器插拔耐久寿命>1000次
8、箱体外形尺寸（mm）：见本公司规格明细表
箱体安装尺寸（mm）：见本公司规格明细表
9、、zui大容量144芯
