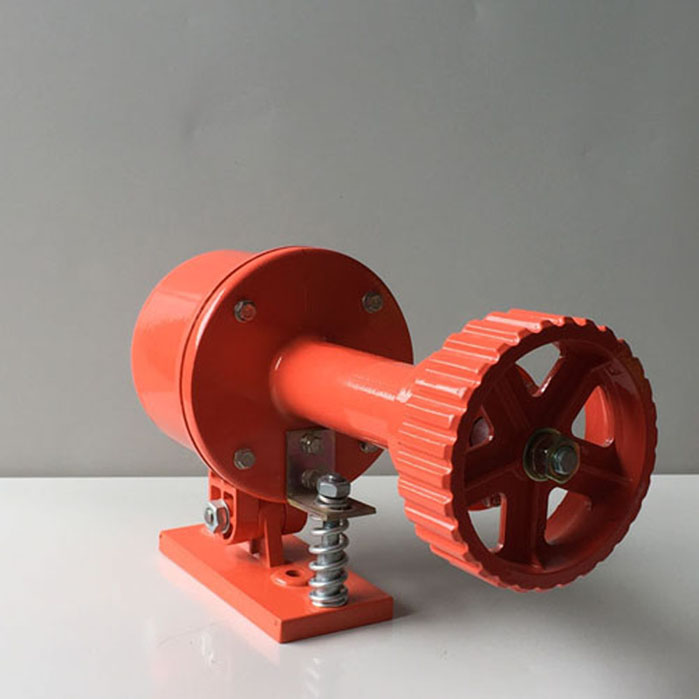

智能皮带速度打滑检测开关DH-H、DH-L
产品说明：
本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。该产品对电机及机械转动装置（提升机、斗提机、皮带机、链式输送机、螺旋输送机等）常出现的堵转、卡转、超载慢转、皮带打滑、转动链（带）脱落、转动轴断裂等电器、机械工艺出现的故障均能及时地停机处理，达到维护设备、保障的目的在钢铁、电力、煤矿及港口等有带式输送机的行业获得了的应用。
主要技术参数：
1、工作电压 AC 220V/380V±10 50Hz
2、检测转速范围：（8～1500）转/分（转速于8转/分时，可增加“信号生成点”。
3、断开时间：正常运转时一转时间的两倍，并限于（0.4～8）秒之间。
4、打滑开关与检测目标距离：近距离间隔（1～8）mm。
5、加贴“信号生成点”时，薄片厚度：≥2mm。
6、工作环境：-30℃～+50℃
特点：
1：非接触式，无易损原件，使用寿命长；
2： ，密封性好，可防水、放尘，防凝露；
3：铝合金压铸外壳，抗压，抗冲击力强；
4：外壳经过烤漆喷塑处理，性强；
5：一体式设计，安装方便，实用简单，两螺栓固定；
6：采用ARM单片机作为控制单元，反映速度，精度，误差小；
7：双排数码显示，LED指示灯显示，可现场观察与误会；
8：精度4~20mA 模拟量输出
9：轻、重报警双shuangkai量输出
10：采用接点容量继电器输出
安装使用与接线：
安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应胶带有料情况下使打滑jianqi与胶带面平行，同时胶带无料运转时jianqi触轮与胶带面应接触，且安装位置在振动*小和胶带抖动*小的地方。当采用jianqi输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实正常工作状态。
工作原理：
用于检测带式运输机在运行中的胶带与主动滚筒之间的打滑，防止打滑所造成的恶性事故，该jianqi还可用于多条胶带机联锁启动和停机，速抱闸保护。速度jianqi工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动jianqi内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电xin号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的之二十到三十时，接点通断信号发生变化，重新输出一组信号给控制室，警示胶带已处于严重打滑状态。
