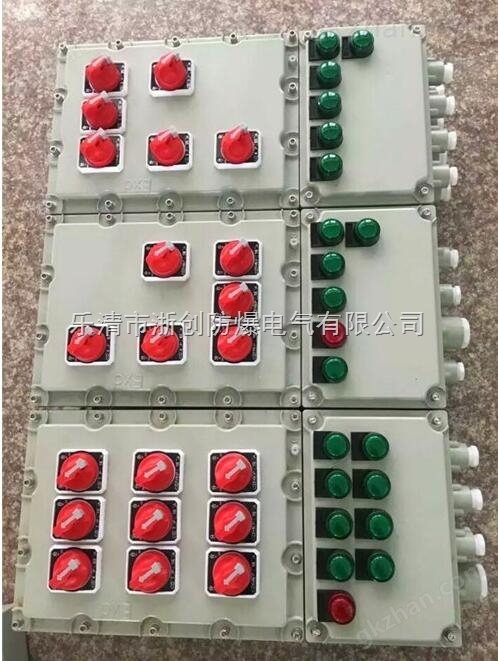

一、BXD51防爆配电箱实物图适用范围
1、1区、2区危险场所；
2、IIA、IIB、IIC类，温度组别为T4的爆炸性气体环境；
3、适用于可燃性粉尘场所；
4、户内、户外均可。


二、BXD51防爆配电箱实物图型号含义
BX M D 51-□/□ □ □ □ □ □ □ □ □ □
 WF1户外防中腐蚀
 出线口规格
 出线口数
 出线口方向
 进线口规格
 进线口数
 进线口方向
 总开关电流
 K：主回路带总开关
 支路数
 设计 序号
 动力
 照明
 防爆配电箱


三、主要参数
防腐等级额定电流（A）额定电压（V）防爆标志支路数防护等级
WF110-400220/380ExdIIBT44、6、8、10、12IP65


四、产品特点
1、本产品为隔爆型结构，钢板焊接外壳，表面静电喷塑；
2、内装高分断小型断路器或塑壳断路器、交流真空接触器、电动机保护器、电压表等元件，具有过载、短路、欠压、缺相、漏电等保护功能。
3、进出线均采用无火花型防爆插接装置，并有明确的设备位号指示板，指示板采用304不锈钢板折弯成形，抛光处理，外形美观大方实用。
4、隔爆面采用特殊的加工手段，嵌入耐油老化硅胶“0”形密封圈，使箱体防护等级达IP65，以解决传统隔爆箱户外使用进雨水的难题，取缔传统采用防雨罩防雨复杂而无效的措施。
5、所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
6、具体功能及外形可根据用户要求特制。
五、订货须知
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。

使用与维修：

a)安装前应检查标志灯铭牌上所列的基本数据是否符合实际使用情况。

b)断路器应可靠接地。

c）电缆引入接线时，依次穿入压紧螺母、垫圈、密封圈、旋紧压紧螺母，使密封圈压缩直到电缆不能拉动，按接线标记把导线接到相应端子上，无导线进线孔用垫片及密封圈堵塞，旋紧压紧螺母。

d)在维修时，应断开电源后开盖，在更换元件时，应保证元件符合其本身的使用说明书的规定。

e)在维修与检修时，应断开电源后开盖；并保护好隔爆面；

f)引入装置内的密封圈采用3001耐油橡胶制作，如发现其老化应向我公司订购，并及时更换以保证密封性能。

定购流程：

一.说明产品的规格，参数与数量

二.我方在参考客供提供的相关资料给予定制合适的订购方案

三.双方同意，传真形式签定销售合同

四.用户付款后，方可生产或需打订金需付30%.在产品做好发货当天，请于将余款补齐即可，方可发货.

五.合同签订，双方需盖公司公章，予以证明，合同起效，双方严格履行合同.

六.产品质保一年，如无人为条件，我公司免费保证一年维修与维护.
