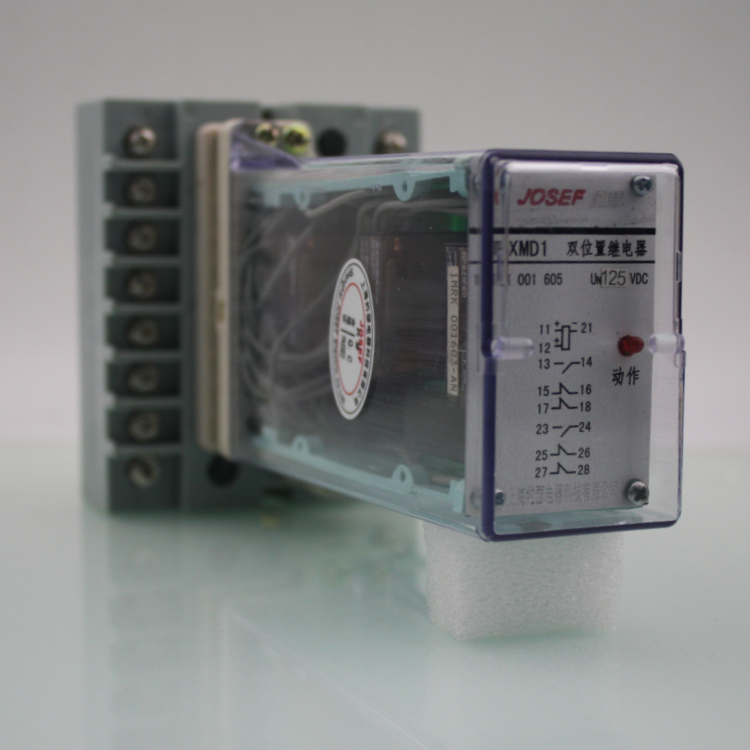

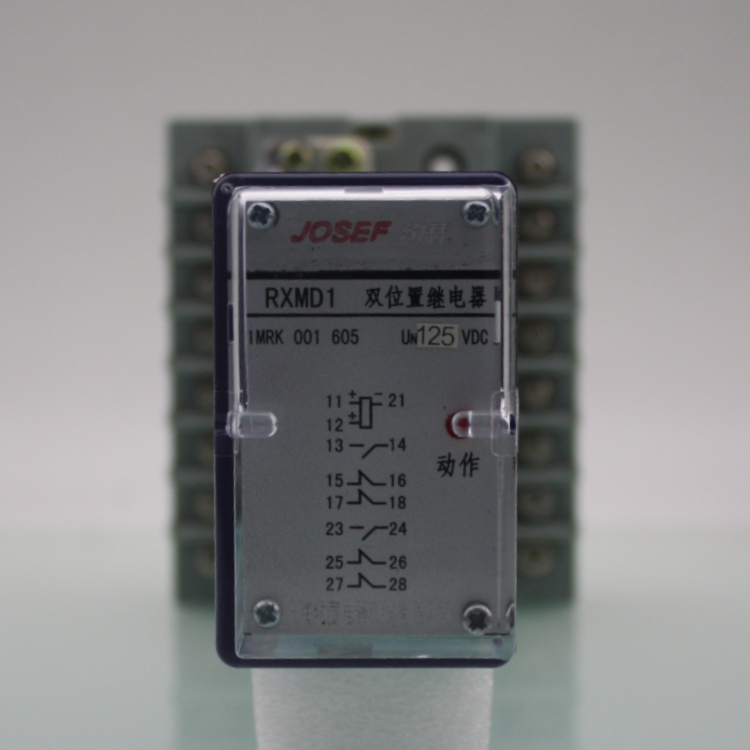

JOSEF约瑟 RXMD1-1MRK 001 605双位置继电器 125VDC 带板前座
2025-5-23 阅读(4)

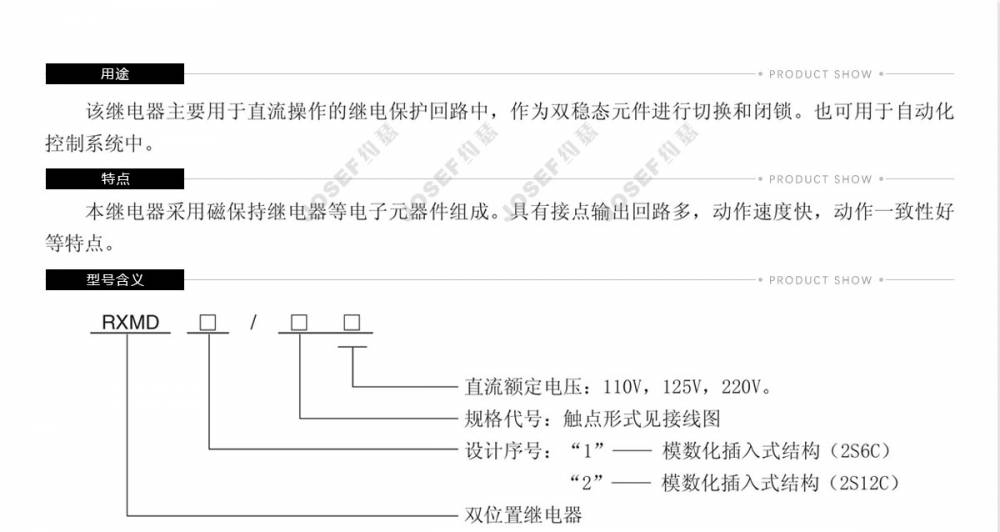

系列型号：
RXMD1 1MRK 001 602双位置继电器；
RXMD1 1MRK 001 603双位置继电器；
RXMD1 1MRK 001 604双位置继电器；
RXMD1 1MRK 001 605双位置继电器；
RXMD1 1MRK 001 606双位置继电器；
RXMD1 1MRK 001 607双位置继电器；
RXMD1 1MRK 001 609双位置继电器；
RXMD2 1MRK 001 984双位置继电器；
RXMD2 1MRK 001 985双位置继电器；
RXMD2 1MRK 001 986双位置继电器；
一、产品概述
RXMD1-1MRK 001 605双位置继电器，作为大容量双稳态元件，主要用于直流操作的继电保护和自动化回路中，进行切换和闭锁操作。其型号中的“RXMD1"表示继电器的系列和类型，“1MRK"可能是表示该继电器的特定型号或规格，“001 605"则可能是表示该继电器的生产批次或其他相关信息。
二、主要特点

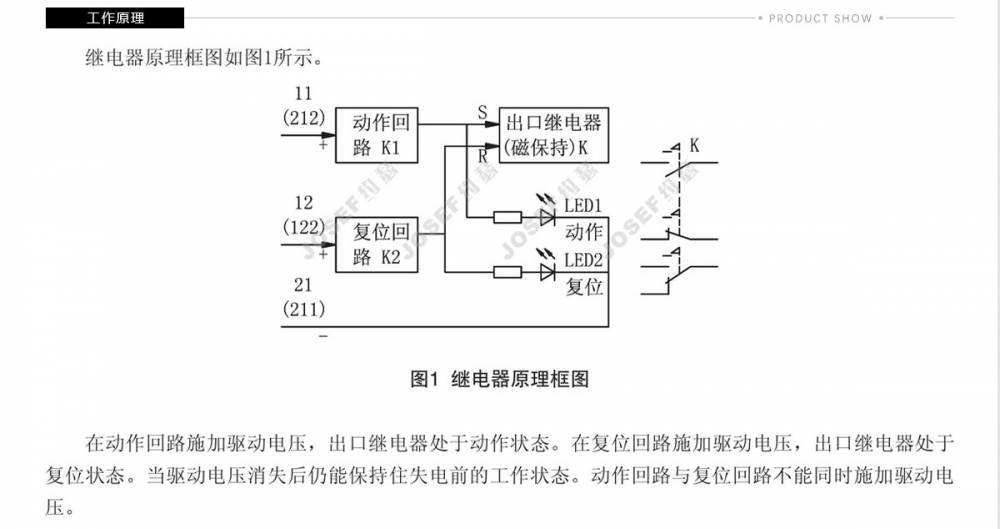

磁保持特性：RXMD1-1MRK 001 605双位置继电器采用进口磁保持继电器构成，利用继电器本身的磁保持特性实现两种动作位置之间的切换。这种特性使得继电器在断电后仍能保持在设定的工作位置，提高了系统的稳定性和可靠性。
触点连锁保护：继电器触电之间互相连锁，实现复位回路和动作回路的制约和保护，有效防止了误动作和故障的发生。

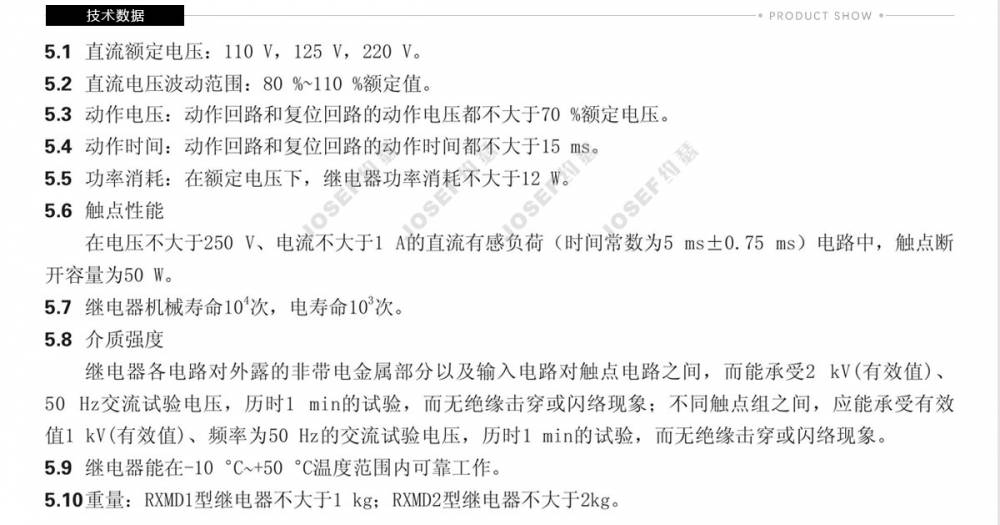

额定电压范围宽：直流电压额定值包括110V、125V、220V等，允许在80%至110%的额定值范围内工作，适应不同电压等级的需求。
动作迅速：动作回路和复位回路的动作电压都不大于70%额定电压，动作时间都不大于15ms，能够快速响应各种控制信号。
功耗低：在额定直流电压下，继电器功率消耗不大于12W，降低了系统的能耗。
三、工作环境条件
RXMD1-1MRK 001 605双位置继电器在以下条件下应能可靠地工作：
环境温度：-10℃至+50℃。
大气压力：86kPa至106kPa。
相对湿度：湿月的平均相对湿度为90%（同时该月的平均温度为25℃，且表面无凝露）；高温度为40℃时，平均相对湿度不超过50%。
无导电尘埃、破坏金属和绝缘的腐蚀性气体和环境电。
无爆炸危险及不充满尘埃的介质中（如煤灰、磨料、木屑等）。
工作位置：任一方向倾斜不超过5°，且无剧烈振动和冲击。
防雨、雪、风砂：使用地点应具有防雨、雪、风砂装置及没有充满水气的环境中。
外磁感应强度：使用地方不允许有较强的外磁感应强度。
四、应用领域
RXMD1-1MRK 001 605双位置继电器广泛应用于以下领域：
电力系统：用于各种保护和自动控制装置中，实现各种复杂的控制逻辑和保护功能。
工业自动化：在自动化生产线、机械设备等场合中作为控制元件，实现各种定时、计数、顺序控制等功能。
城建交通：在智能交通系统、城市轨道交通等领域中，用于信号控制、安全保护等方面。
五、使用与维护

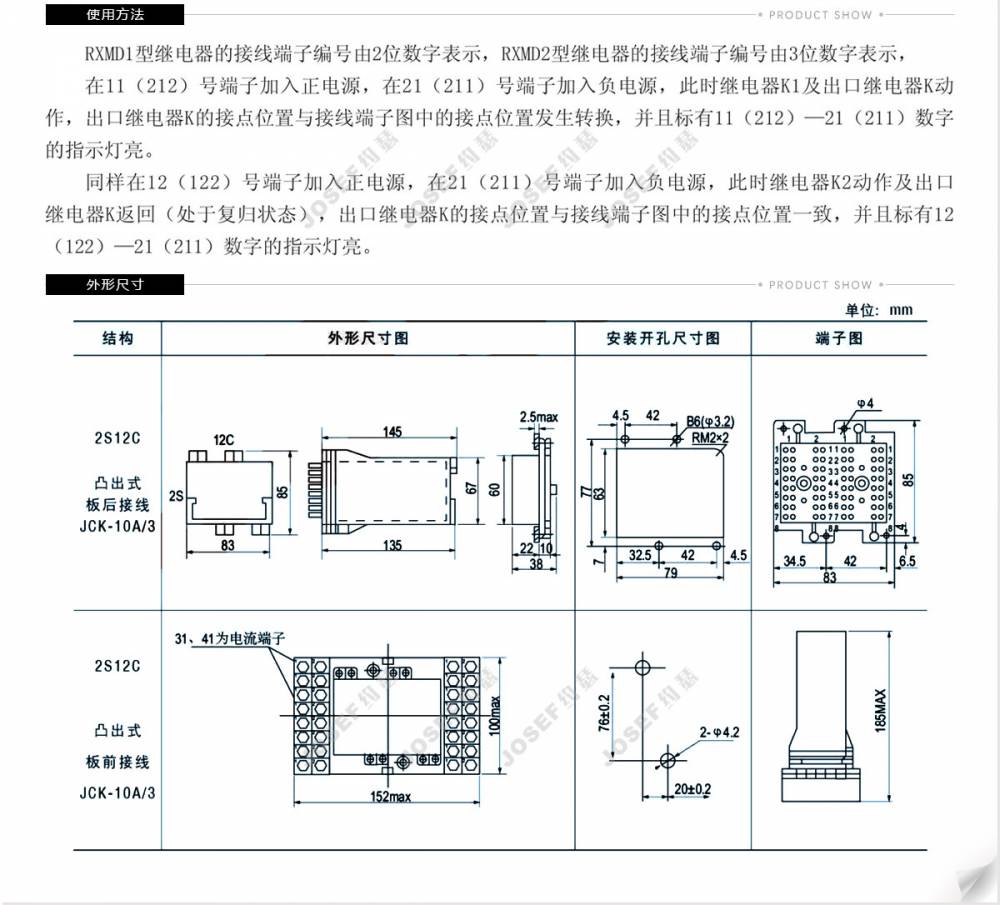

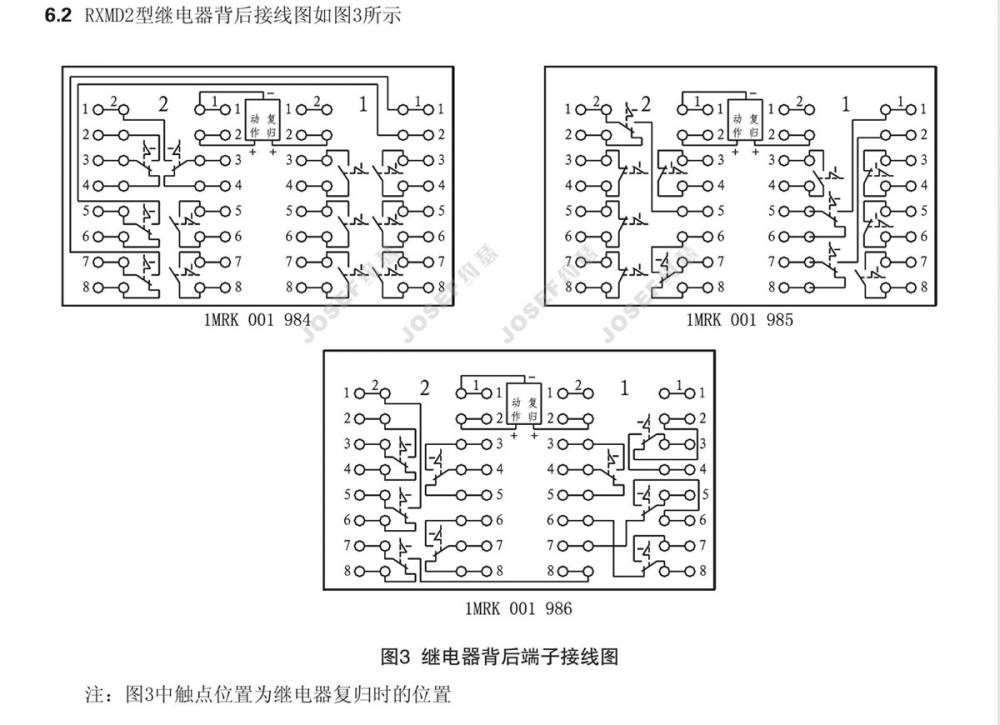

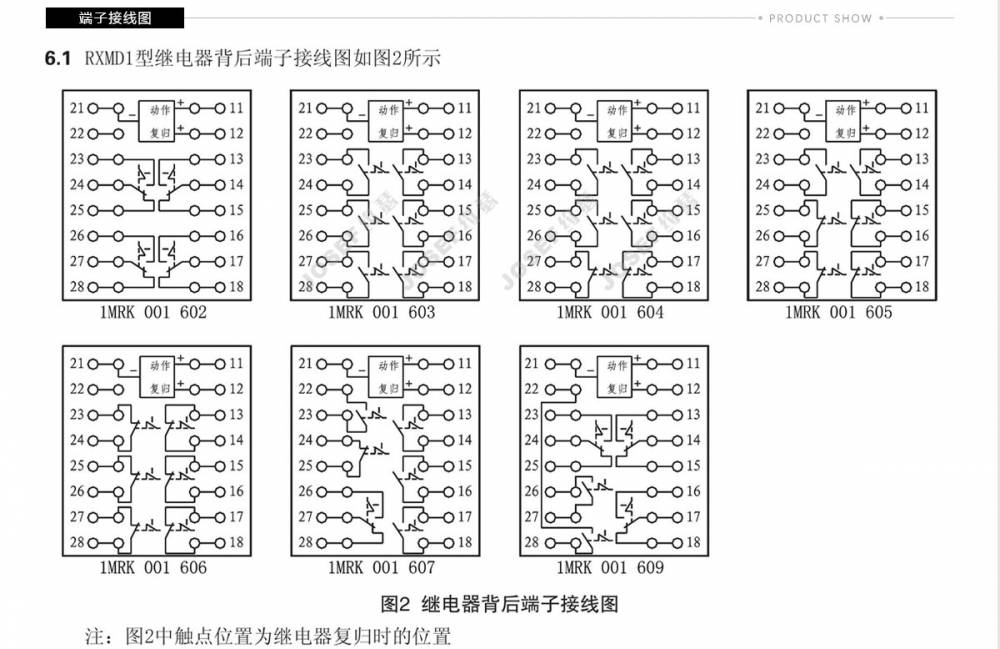

接线：在接线时，应确保按照继电器背后的接线图进行正确连接。在通电前，应检查继电器的接线是否正确，以及是否有短路或断路现象。
观察状态：在使用过程中，应注意观察继电器的指示灯状态，以及是否有异常声音或发热现象。如发现继电器出现故障或异常情况，应立即停止使用，并进行检查和维修。
维护：定期对继电器进行检查和维护，确保其正常运行和延长使用寿命。
综上所述，RXMD1-1MRK 001 605双位置继电器是一种性能稳定、可靠性高的电力设备，在电力系统中发挥着重要作用。在使用过程中，应严格按照相关规定和要求进行操作和维护，以确保其正常运行和延长使用寿命。
