上海鸿善机电设备有限公司
上海鸿善机电设备有限公司
该机型有低粘度机型和中高粘度的机型，可做成不带封盖，带简易封盖，带真空密闭封盖的类型，具体请联系上海鸿善机电
液压升降双轴搅拌机
产品简介
上海鸿善机电设计制造液压升降双轴搅拌机，是在液压升降单轴搅拌机基础上开发的一款具备分散、乳化、搅拌功能的产品，按照双轴是否同心设计分为同心双轴搅拌机和平行双轴搅拌机两种。该产品对中高粘度及触变性物料具有很好的适应性，多种搅拌方式可选，常规的如锚式、蝶式、框式等，分散乳化与搅拌可同时进行，适应性强，并可根据客户的物料的特性和生产工艺要求进行非标定制。
工作原理
1、搅拌浆叶在动力机组的驱动下，沿固定方向旋转；在旋转过程中，驱使物料做轴向旋转和径向旋转。搅拌机内的物料，同时存在轴向运动和圆周运动，因而同时存在剪切搅拌和扩散搅拌等几种搅拌形式。能够有效的对物 料进行快速的搅拌、混合。
2、分散盘通过高速运转，使物料呈环状流，产生强旋涡，呈螺旋状下降到涡流底部。粒子间产生强烈的剪切撞击与磨擦，达到迅速分散、溶解功能。搅拌盘通过圆周运动，产生较好的径向作用里，加速物料循环，提高分散效率。
3、乳化机头精密的加工工艺，转、定子之间高度配合。强劲的马达进行高速旋转使转、定子之间形成真空，物料从转、定子上部和底部吸入。强大动能使转子产生的线速度，使物料在转、定子间隙之间经过强烈的撞击、破碎、离心挤、液层摩擦、强力剪切之后飞射出去，在多种不同方向力的作用下，产生强大紊流。物料在适量乳化剂和成熟工艺下经过一定时间反复循环解聚、分散、均质、细化、剪切产生稳定乳状液
4、液压升降搅拌机通过液压泵工作驱动液压柱塞升降，带动整个传动机构和工作组升降。
功能选择：
双轴搅拌主要使用于中高粘度物料的搅拌混合，其双轴的搅拌形式可任选以下一种或两种功能进行自由搭配，例如：高速搅拌+低速搅拌，高速分散+高速分散、高速分散+低速搅拌、低速搅拌+高速乳化。解决了单轴搅拌不能胜任的粘稠物的搅拌混合；搅拌效率比单轴搅拌快很多，且搅拌混合效果好。
A、低速搅拌功能：刮壁式锚式搅拌器（选配）在动力机构的驱动下进行旋转，在旋转过程中，驱使物料做轴向 旋转和径向旋转，使之搅拌混合均匀，同时在搅拌器的四周带有四氟刮壁材料，对桶体内壁及桶底进行刮拭，有效解决物料粘附搅拌釜壁的问题；
B、高速分散功能：分散盘在高速状态下，具有很高的线速度，可以在短时间内将物料分散均匀；
C、高速乳化功能：高剪切乳化机具备的剪切力，使一种相均匀分布到另一种或多种相中，使物料在短时间内达到细化均质、乳化的效果
参数（低粘度）：
| 型号 | 处理量 | 高速分散部分 | 低速搅拌部分 | ||
| （L） | (kw) | （rpm） | (kw) | （rpm） | |
| HSZJ-100 | 100 | 4.0 | 0-2880rpm | 1.5 | 0-85rpm |
| HSZJ-200 | 200 | 5.5 | 0-1450rpm | 2.2 | 0-85rpm |
| HSZJ-300 | 300 | 7.5 | 0-1450rpm | 3.0 | 0-61rpm |
| HSZJ-500 | 500 | 11 | 0-1450rpm | 3.0 | 0-61rpm |
| HSZJ-800 | 800 | 18.5 | 0-1450rpm | 4.0 | 0-52rpm |
| HSZJ-1000 | 1000 | 22 | 0-1450rpm | 5.5 | 0-52rpm |
| HSZJ-1500 | 1500 | 30 | 0-1450rpm | 5.5 | 0-41rpm |
| HSZJ-2000 | 2000 | 37 | 0-1450rpm | 7.5 | 0-41rpm |
| 以上参数适合粘度≤2000厘泊以内的物料，粘度值不同，机器功率、主轴粗细，工作头大小等都不同，具体电议！ | |||||
参数（高粘度）：
| 型号 | 高速分散部分 | 低速搅拌部分 | 处理量 (L) | 液压功率 （kw） | 升降行程 (mm) | ||
| (kw) | （rpm） | (kw) | （rpm） | ||||
| HSZJ-100 | 5.5 | 0-2880rpm | 2.2 | 0-85rpm | ≤80 | 1.1 | 700 |
| HSZJ-200 | 7.5 | 0-1450rpm | 4 | 0-85rpm | ≤160 | 1.5 | 800 |
| HSZJ-300 | 11 | 0-1450rpm | 7.5 | 0-61rpm | ≤240 | 1.5 | 900 |
| HSZJ-500 | 18.5 | 0-1450rpm | 11 | 0-61rpm | ≤400 | 2.2 | 1000 |
| HSZJ-800 | 30 | 0-1450rpm | 18.5 | 0-52rpm | ≤640 | 4 | 1100 |
| HSZJ-1000 | 37 | 0-1450rpm | 22 | 0-52rpm | ≤800 | 5.5 | 1200 |
| HSZJ-1300 | 45 | 0-1450rpm | 30 | 0-52rpm | ≤1000 | 5.5 | 1300 |
| HSZJ-1500 | 55 | 0-1450rpm | 37 | 0-41rpm | ≤1300 | 5.5 | 1400 |
| HSZJ-2000 | 75 | 0-1450rpm | 45 | 0-41rpm | ≤1600 | 7.5 | 1600 |
| 以上参数是以粘度≤5万厘泊的物料作为参考，选型时要根据物料的粘度和特性另行计算，具体电议！ | |||||||
部分产品实物（平行双轴）：
|
高速分散+高速分散 | |
|
高速分散+低速搅拌机 | |
|
高速分散+高速分散 |
高速分散+低速搅拌 |
因平行双轴搅拌机具有以下缺点：
1、平行双轴搅拌机，都是只能把低速搅拌轴设在桶的中心，高速分散轴偏移桶的中心，会造成在搅拌低粘度的物 料时料桶内物料的沿着桶壁爬坡，造成物料水平面倾斜，一边高，一边低，大大浪费了料桶的可利用容积，同时还会造成物料飞溅；
2、搅拌高粘度的物料，会造成混合不均匀，一边混合好了，另一半还没达到合适的混合度，都要通过加长搅拌时间才能达到合适的混合度，大大降低了生产效率。
上海鸿善技术部根据客户反应的普通平行双轴搅拌机的缺点，设计了同心双轴搅拌机，的解决了以上双轴搅拌机存在的缺点，提高了客户工厂的生产效率。

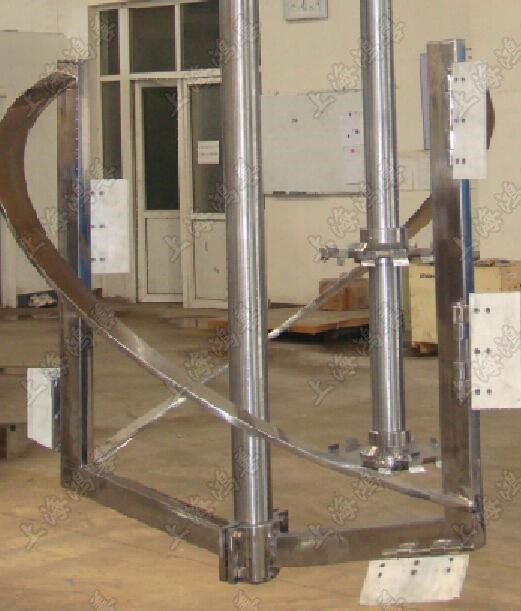

部分产品实物（同心双轴）：
| 高速搅拌+低速搅拌 |
| 高速分散+低速搅拌 |
 高速搅拌+低速搅拌 |
 高速分散+低速搅拌 |
注：所有图片均为实拍，鸿善可提供原图照片，盗图必究！
