当前位置:杭州领祺科技有限公司>精灵网关>精灵网关PBox1120-4G

精灵网关PBox1120-4G

返回列表页
订     金面议

产品型号

品       牌

厂商性质其他

所  在  地

更新时间:2021-05-26 09:03:07浏览次数:73次

联系我时,请告知来自 智能制造网

杭州领祺科技有限公司

经营模式:其他

商铺产品:21条

所在地区:

产品简介

精灵网关主要应用于工业现场设备规约转换,实现不同规约的数据采集与转发,满足工业、电力相关标准与规范,是厂站与主站之间的通讯桥梁,实现数据从厂站内到集团统一监控运维平台。

详细介绍

1.1产品概述

精灵网关主要应用于工业现场设备规约转换,实现不同规约的数据采集与转发,满足工业、电力相关标准与规范,是厂站与主站之间的通讯桥梁,实现数据从厂站内到集团统一监控运维平台。

主要应用领域:

1、轨道交通、地铁、石油、化工、水务、供热等行业现场仪表传感器数据采集,远程监测与控制等。

2、光伏、风电、水电、火电、热电、微网站内数据采集;

3、变配电站站内通讯通讯;

4、楼宇、建筑、工厂能源监测。

1.2主要功能

1、具备硬件独立看门狗电路,软件看门狗,监视并守护进程等;

2、支持RS485、无线4G通信方式;

3、支持多路不同通讯规约采集与转发;

4、支持LUA脚本自定义计算,控制及数据分发处理等

5、具备远程云端管理系统

5、可4G全网通模块。

1.3主要特点

1、高性能嵌入式处理器ARM,300MHz,可实时处理1500测点;

2、64MB内存,标配128MB ND Flash存储;

3、工业级设计,工作温度:-40~80

4、硬件与软件双看门狗,确保系统稳定可靠运行;

5、支持多种工业与电力通讯规约,具体详见《精灵网关规约库清单》

5、支持本地/远程可视化管理,通讯调试等。

1.4规约库清单

智能网关运行LCP数据采集核心软件平台(简称LPC软件)。每种通讯协议在LPC软件中都是一个独立的SO库,在设备启动时,LPC软件读取配置好的工程,根据配置好的工程动态加载需要用到SO库。当开发新的通讯协议或扩展已有通讯协议时,不影响原有系统其他通讯协议的稳定性。

目前智能网关支持的主要规约有:

1、MODBUS RTU主站、从站;

2、CDT主站、从站;

3、IEC101主站、从站;

4、IEC103串口主站;

5、电表DL645-1997、DL645-2007DLT698.45协议

6、施耐德M218协议;

7、朗新/新耀光伏平台;

8、正泰中自光伏平台;

9、国网云(光伏扶贫电站)

10、阿里云工业物联网平台MQTT;

11、鼎控、三水智能、京禾、方竹、振华电气、万马MQTT等;

12、新能源各类逆变器、气象站协议等。

2.1技术参数

2.1.1 硬件参数

名称

参数

CPU

ARM9 CPU 300MHz

系统内存

64MB

存储

标配128MB ND Flash

以太网

串口

1路RS485

无线

4G全网通

红外

无,选配

操作系统

嵌入式LINUX系统,3.0及以上版本

安装方式及尺寸

导轨安装,97.6mm*64.5mm*27.5mm

电源输入

直流DC9~36V

电源保护

具备浪涌保护,防反接,防过流,过压输入

工作温度

-40℃~80℃

环境湿度

5%-90%RH(无冷凝)

抗震性

10 ~ 25 Hz (X、Y、Z 方向 2G/30 分钟)

冷却方式

无风扇,自然风冷

其它

具备独立硬件看门狗、GPIO控制功能;整机无转动设备。

2.2 设备外观

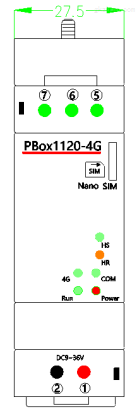

盒体正面

                                                       智能物联通讯产品供应商

                                                图2.2.1盒体正面图

序号

丝印

描述

备注

1

Power

DC9~36V电源输入,1:正,2:负



2

COM

RS485接口,5:A,6:B,7:G



3

RUN

运行指示灯,1秒闪烁一次正常,否则异常

指示灯

4G

4G指示灯,0.8S亮,0.2S灭,已注册网络,0.2S亮,0.8S灭,未注册网络,1秒3次快闪,网络正常,正在发数据



COM

闪烁:有数据接收

串口

HS

红外有数据发送闪烁,否则灭

红外

HR

红外有数据接收闪烁,否则灭

4

SIM卡

nano卡标准大小,按正面指示方向插入,支持移动、联通、电信



6

型号

PBox1120-4G

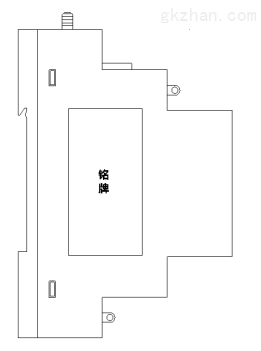

盒体侧面

智能物联通讯产品供应商智能物联通讯产品供应商

                                                    图2.2.2盒体侧面图

内容(仅供参考,请以实物为准)



2.3 指示灯

指示灯

常亮

闪烁

1秒1次闪烁



RUN

设备未上电

正在启动

正常工作



4G

不正常

正在启动

1秒3次快闪,网络正常,正在发数据

0.8S亮,0.2S灭,已注册网络,0.2S亮,0.8S灭,未注册网络

COM

COM口无数据收/发

正在启动

闪烁:有数据接收

HS

红外无数据发

正在启动

灯闪:有数据发送

灭:数据发送

HR

红外无数据接收

正在启动

灯闪:有数据接收

灭:数据接收
