无线远红外抄表器非接触电能量采集

返回列表页

订       金: 800

订  货  量: ≥1  件

产品型号SC-GP-IR2G

品       牌

厂商性质经销商

所  在  地上海市

更新时间:2021-07-19 17:52:10浏览次数:79次

联系我时,请告知来自 智能制造网

上海数采物联网科技有限公司

经营模式:经销商

商铺产品:38条

所在地区:上海上海

联系人:吴向阳 (经理)

产品简介

无线远红外抄表器非接触电能量采集 ,SC-GP-IR2G无线红外抄表终端是上海数采物联网科技有限公司推出的一款基于红外通讯,GPRS无线传输,直流宽电压供电的通用电表燃气表抄表终端,可采集国网电表的电能数据、电压、电流、功率因数等电参数数据。

详细介绍

无线远红外抄表器非接触电能量采集

1 产品概述





SC-GP-IR2G无线红外抄表终端是上海数采物联网科技有限公司推出的一款基于红外通讯,GPRS无线传输,直流宽电压供电的通用电表燃气表抄表终端,可采集国网电表的电能数据、电压、电流、功率因数等电参数数据。

红外抄表原理简介:红外光电探头通过红外光口定时读取智能电表的参数信息并上传。红外抄表器具有红外信号调制与解调的功能,将二进制数字信号调制成38KHz 频率的脉冲序列,并驱动红外发射二极管以红外光脉冲的形式发送出去;收发器将接收到的光脉转换成电信号,再经过放大、滤波等处理后送给解调电路进行解调,还原为二进制数字信号,经过报文解析后,按照格式(如json)发送至服务器。

无线红外抄表终端支持采用GPRS/2G/4G/NB-IOT/LoRa通信方式,大大简化现场部署时间和降低施工费用本终端支持各种具备红外通信接口的电表、燃气表等仪表的抄表场景,适用于电能表数据采集、智慧城市数据采集、电力监控数据采集、节能减排数据监控系统数据采集、能耗监控系统数据采集、光伏系统数据采集、智能监控数据采集、机器人数据采集、智慧安防系统数据采集、云平台系统数据采集;电能表校验检验测试台;特别适合光伏发电系统电能抄表和国网电表总表铅封完全封闭状态,不可开启任何封印的情况的抄表。

2 订货规格与选型

型号

传输方式

特点说明

SC-LP-IRNB

无线

NB-IOT / loRa通信,长寿命锂电池供电,适合采集频率低,外接电源困难的场合。

SC-GP-IR2G

无线

GPRS通信,220V交流/12V 直流供电,适合采集频率高或外接电源方便的场合。因为设备默认长期在线,可以支持远程配置参数调试,现场只需安装接电即可。

SC-GP-IR4G

无线

4G通信,220V交流/12V 直流供电,适合采集频率高或外接电源方便的场合。因为设备默认长期在线,可以支持远程配置参数调试,现场只需安装接电即可。

SC-GP-IR485

有线

单独红外探头,458转红外收发器,透明传输。用户需考虑电表协议对接。

SC-GP-IR485-modbus

(定制版)

有线

红外采集,RS485接口,通用modbus协议,用户无需考虑电表协议对接。



3 服务理念

我司郑重承诺:

您购买的不仅仅是产品,还有细致、周到的技术支持服务!!!( =^_^= )

本产品,现场只需普通工人接电安装即可! 无需调试!

我们免费提供远程指导,远程配置调试服务,将数据发送至用户的云平台。

免费提供物联网方案咨询服务!

4 执行标准

Q/GDW 13652013 智能电能表信息交换安全认证技术规范》     国网标准

《多功能电能表通信协议 DLT645-2007  国标

《三相智能电能表型式规范 Q/GDW1356-2013 国网标准

5 产品特性参数

5.1 采集特性

l 红外载波频率:38 kHz

l 通信波特率:1200~115200 bps,根据电能表通信参数自适应

l 红外通信距离:10

l 通信角度:15

l 红外通信协议:符合IEC62056-21(IEC1107)DL/T-645 19972007标准,支持modbus协议。



5.2 电气特性

l 供电方式:12V 直流供电 (电源接口:DC5.5*2.1mm 母头插座,内正外负

l 工作功耗:小于5W

5.3 通信特性

无线传输方式:GPRS/NB-IOT/LoRa/WiFi

通信协议MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议

数据转发:任意公网服务器

服务器中心数量:最多可支持同时向7个云服务器同时上报数据。

心跳包:支持自定义心跳包,可设置为信号强度。

注册包:支持自定义注册包,可设置为IMEI码。

定位:支持LBS基站定位,方便查询设备位置。

5.4 结构特性

天线类型:吸盘式或胶棒式外置天线(可选内置天线)



吸盘天线



胶棒天线



l 材质:ABS塑料(外壳)

l 主体防护等级:IP64

l 主体安装方式:粘贴安装

5.5 工作环境

l 温度-30°C75°C,湿度095%

6 产品核心优势

u 安装简单,快速部署,助力物联网项目快速落地

u 支持自定义注册包和心跳包,方便平台区分设备。

u 支持任意物联网云平台和组态软件,提供数据协议对接

u 支持阿里云、OneNet、腾讯云主流云平台

u 支持外接多路传感器

u 非侵入式采集,不影响设备正常工作

u 支持远程配置参数,FOTA远程升级,减少现场施工维护的人员成本

7 数据上报通信协议

7.1 协议解析说明

UDP/TCP/MQTT/HTTP等多种推送方式,用户接收数据需提供云端服务器公网IP地址和端口号。

JSON格式数据报文示例:

{"Energy":3456.71,"ID":"860344048491162"}

报文解析:

{

"Energy": 3456.71, //总电能,单位度

"ID": "860344048491162" //设备ID

}

多参数采集版本数据格式:

{

"Fflat": 0, //正向平电量

"Fpeak": 28.91, //正向峰电量

"Fsharp": 105.6, //正向尖电量

"Ftotal": 105.15, //正向总电量

"Fvalley": 23.29, //正向谷电量

"ID": "865650045071202", //无线红外抄表器ID

"Rflat": 0, //反向平电量

"Rpeak": 0, //反向峰电量

"Rsharp": 0, //反向尖电量

"Rtotal": 0, //反向总电量

"Rvalley": 0, //反向谷平电量

"actPower": 13.715, //总有功功率

"actPowerA": 4.524, //A相有功功率

"actPowerB": 0, //B相有功功率

"actPowerC": 9.191, //C相有功功率

"currentA": 40, //A相电流

"currentB": 70, //B相电流

"currentC": 50, //C相电流

"fac": 0.414, // 总功率因数

"facA": 0.707, // A相功率因数

"facB": 0, //B相功率因数

"facC": 0.707, //C相功率因数

"lastMRtotal": 0, //上月反向总电量

"lastMtotal": 0, //上月正向总电量

"reactPower": 13.715, //总无功功率

"reactPowerA": 4.524, //A相无功功率

"reactPowerB": 0, //B相无功功率

"reactPowerC": 9.191, //C相无功功率

"volA": 210, //A相电压

"volB": 221, //B相电压

"volC": 217 //C相电压

}

7.2 协议接收测试

可采用网络调试助手NetAssist进行接收测试。



7.3 协议定制

如需定制其他通信协议,可联系业务人员沟通。

8 平台对接

8.1 默认平台

产品出厂默认连接我司开放工业物联网平台,平台界面如下:



                                       电脑端浏览器界面



手机端微信访问界面

8.2 用户平台

   以阿里云平台对接为例,用户在阿里云物联网平台创建产品和添加设备后,用户需提供一个三元组:{ProductKey , DeviceName , DeviceSecret }和要发布的MQTT主题。

例如三元组的值分别为:

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

OneNet平台对接为例,用户在中移动OneNet平台创建产品和添加设备后,用户需提供产品ID和和设备注册码。

例如:

ID:332590

注册码:DGRUa7Vr9KYGunwJ

9 应用案例无线远红外抄表器非接触电能量采集



外接电源方式





10 安装注意事项

1)安装教程请参考链接:

或搜索关键词:国网电能表通过红外采集实现非接触远程抄表方案

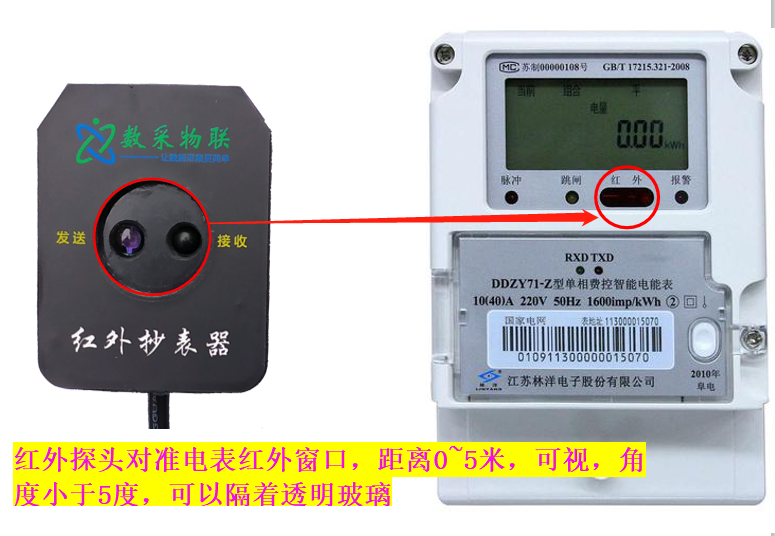

2)红外发射接收孔对准需要采集通讯的红外设备即可进行通讯,通讯过程中请确保通讯距离及倾斜角度在技术要求之内,否则会严重影响通讯效果。

3)本产品内置SIM卡,每年流量费根据上报数据频率约10~20元。也可采用用户自己的SIM卡,需提前确认。
