产品介绍LZQ-50A油气分离计量撬是针对单井计量的需求，在分离系统上采用了螺旋分离技术，增大了内部容积，对气量的变化起到缓冲作用，增加了介质流过设备的停留时间更能*分离气液
产品介绍
LZQ-50A油气分离计量撬是针对单井计量的需求，在分离系统上采用了螺旋分离技术，增大了内部容积，对气量的变化起到缓冲作用，增加了介质流过设备的停留时间更能*分离气液。
LZQ系列油气分离计量撬采用了*的螺旋分离技术，对气液进行分离，利用科里奥利质量流量计对液相精确测量。由于科里奥利质量流量计具有精度高、量程宽、免维护和流通性强等特点，且基本上不受流体物性（如密度和粘度）的影响，因此特别适用于油田流态复杂，流量变化大，含水变化大等复杂工况。
LZQ系列油气分离计量撬在测量时可显示液相累计流量、瞬时流量、密度的等工程量，且在适合的工况下能推算出含水比、产油量，其测量精度*国标《油田油气集输设计规范（GB50350 -2015）》规定的单井油气水计量准确度的要求，采用在线测量技术，完善了目前国内油井采出液多相流混相输送计量的工艺技术。
产品结构（去除外保温）
LZQ系列油气分离计量撬由以下几部分组成：
进液过滤装置、气液分离装置，液面控制装置，计量仪器、阀门及管路部件。

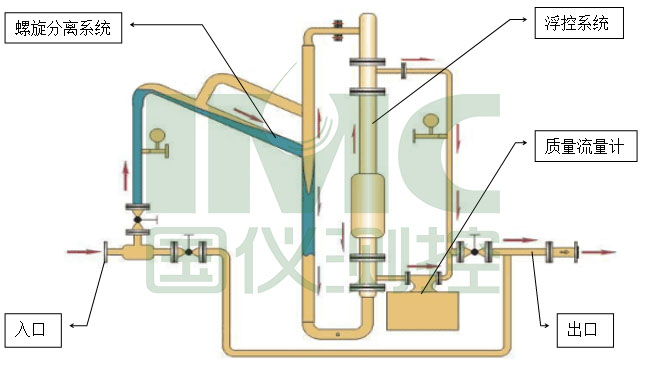

工艺流程
计量原理
流体经过分离后，被分离成气相和液相两种状态，气相可通过气体流量计进行计量，液相由质量流量计进行计量。而质量流量计又以其特殊的原理可通过输入现场纯水和纯油的密度来进行计算得出流过的纯水量和纯油量，实现对油井产油的单量功能。
另外该装置还可由计算机及专用软件(另购)对测量参数进行分析处理，自动生成液、气、水（油）瞬时参数曲线，生产日报等，也可根据用户需要实现计量参数的远程监测。
产品特点
1.计量精度高、实时在线测量；
2.配套的质量流量计为本公司自主生产，性能可靠，方便维护、维修；
3.外包高强度阻燃彩钢板，美观坚固，保温性能好，利于在冬季使用；
4.固定式设计提高测量的稳定性。
技术参数
1.液相测量误差≤±4％
2.额定压力: 4.0 MPa
3.耐压试验压力: 6.0 MPa
注：以上参数是在以下标准工况下测量得到:
4.环境温度20℃，大气压力为101.325KPa；
5.介质为自来水的参照值；
6.系统内部压损0.1MPa。
适用范围
1. 液相介质动力粘度：计量过程中小于400mPa.s
2.含水率：1～99%
3.介质温度： 5～80℃
4.环境温度：-20℃～55℃
5.环境湿度：10～85%
6.处理能力：液量小于 12t/d
防爆等级
系统中所配置电气设备均符合GB3836中所规定的相关要求。其防爆标志为： Ex d ⅡB T4 Gb 系统配套LZIMC-DN25系列传感器+IMC-24变送器
防护等级
配套LZIMC-S25系列传感器+LZIMC-24变送器：IP66
结构材料
气液分离控制部分材料：0Cr18Ni9
底座部分材料： Q235A
管路结构部分材料：20钢，输送液体用无缝钢管
供电参数
设备供电电源：220VAC±15%,50Hz，功率不小于2Kw。
质量流量计电源：220VAC±15%,50Hz。
电伴热功率
设备电加热正常工作消耗功率1500W，安装和使用方便。
外观尺寸
外形尺寸：长1.4米×宽1.2米×高1.8米 重量：约700kg
