智能增压注水撬控制柜

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌

厂商性质其他

所  在  地西安市

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

更新时间:2022-08-06 08:51:06浏览次数:19次

联系我时,请告知来自 智能制造网

经营模式:其他

商铺产品:27条

所在地区:陕西西安市

产品简介

产品简介增压注水橇控制柜是西安国仪测控设备有限公司专为油田增压注水装置的控制而设计的,它采用可编程序控制器(PLC)和上位机作为控制核心,以高精度、高可靠性的压力对变频器的输出频率进行调节,用变频器控制水泵电机,实现了对增压供水装置的自动化控制

详细介绍



产品简介

增压注水橇控制柜是西安国仪测控设备有限公司专为油田增压注水装置的控制而设计的,它采用可编程序控制器(PLC)和上位机作为控制核心,以高精度、高可靠性的压力对变频器的输出频率进行调节,用变频器控制水泵电机,实现了对增压供水装置的自动化控制。它具有运行可靠,功能齐全,保护完善的特点。

产品特点

与传统的增压注水装置控制系统相比,本系统具有以下优点:

1.1出口压力由PLC和上位机组态软件进行控制,通过进出水口压力、流量及电动阀等调节出水口压力以达到出口压力与流量的稳定,实现智能调节。

为解决这一问题,我们研制了可长期自动增压调节控制的新型注水撬智能控制系统。本系统具有使用安全可靠稳定,并且操作简洁通述易懂等优点。

1.2 采用高精度、高可靠性的数字化压力器件作为压力的测量元件,取代传统测量方式。

1.3 采用变频器控制水泵电机,实现了无触点、无噪声的电动机启、停操作,清除转矩浪涌并降低冲击电流,消除了传统交流接触器拉弧、火花及噪声污染等弊端,增加了设备使用寿命,减轻了日常维护劳动强度和操作难度。电机热保护、启动过流保护、运行过流保护和三相不平衡保护保证了电机的安全运行,提高了系统的可靠性。
       1.4 取代了蓄水池,能充分利用管网的压力经过增压后直接或间接供水,避免了能源的二次浪费,大幅度节约了基础建设投资,缩短了施工工期。并且安装简便、占地面积小。

1.5 功能全、智能化程度高。稳流给水设备采用了先进的人机变频控制技术,具有变频调节,有过载、短路、过压、欠压、缺相、过热和失速保护等功能。在异常情况下进行信号报警,自检、故障判断等、还根据用水量的高低自动调节给水流量。

1.6 产品先进、质量可靠。给水设备使用的配件,经过了诸多生产厂家的筛选,具有可靠的质量保证,产品中的关键零部件采用了国际、国内优质产品。

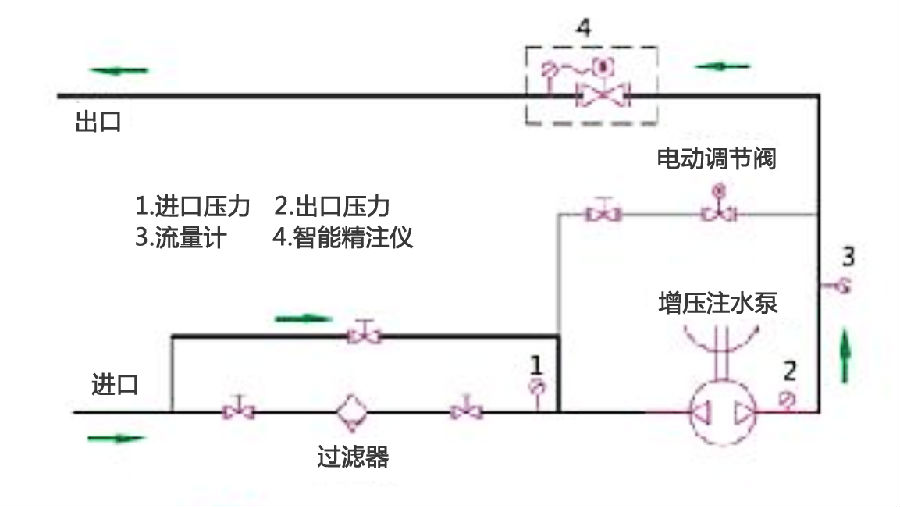

系统控制原理


该控制系统是为保证出口瞬时流量达到设定要求,并同时保证出口压力的稳定,当出口压力过高时,首先逐渐减小变频器的频率而使出口压力减小,当频率下降到下限值30Hz(可设置)还无法稳定出口压力时,调节电动阀以此来确保出口压力的稳定,当出口压力过低时,首先调节电动阀,当电动阀全关都无法保证出口压力时,调节变频器频率来稳定出口压力。当进口压力低于10MPa(可设置)或出口压力大于25MPa(可设置)时停泵。


系统功能

本控制系统变频柜柜体部分具备现场手动启停增压注水泵并可手动实现变频器频率的变化;也可实现自动状态下依据注水泵出口的压力来自动控制变频器的频率和电动阀的开度。系统实时监测各压力变送器、流量计等仪器仪表的数据,并显示在触摸屏上。操作人员可通过在触摸屏上来控制流量计的流量,并可观测到各个被测点的流量、压力等等。
