产品简介

IMCLBJ-800流量综合校准装置产品简介IMCLBJ-800系列流量综合校准装置,是我公司自主研发的流量自动标定装置,应用PLC及上位机组态、变频技术实现流量标定工作流程的全自动控制

详细介绍

IMCLBJ-800流量综合校准装置

产品简介

   IMCLBJ-800系列流量综合校准装置,是我公司自主研发的流量自动标定装置,应用PLC及上位机组态、变频技术实现流量标定工作流程的全自动控制;该装置根据“国家检定规程"(JJG162-2009)、国家标准GB/T778.1-2007《冷水水表》及其它有关规程要求设计,其精度高,操作方便,效率高,安全可靠,维修简单,是目前业内比较新型的流量标定设备。

    IMCLBJ-800系列校准装置是手动标定台的升级产品,结合对比法、容积法、称重法等升级的全功能、全自动标定设备。主要应用于石油、化工、水利、电力、航空航天、城市供水、工业现场等流量设备的自动标定。

产品特点

l支持容积法校准、对比法校准、称重法校准及自动校准

lPLC自动校准,自动生成标定报表

l运用气动技术,模块化设计

l变频技术及压力恒控技术

l采用多级离心泵

l装置运行稳定

l操作方便,维护简单

l采用不锈钢材料,耐腐蚀,抗冲击

l精度高,可做到±0.2%FS

技术参数

l公称通径(mm):DN15~DN150

l公称压力(MPa):0.35—0.5

l标准容器(m3):0.06-5

l稳压罐(m3):0.12-15

l检定范围(m3/h):0.1-225

l精确度:±0.2FS

l产品尺寸:7000X2800X4000

l仪表装夹:上游:L1=10D

               下游:L2=5D

l材料:304 (或其他)

技术示意图





IMCLBJ-100/200车载流量校准装置

产品简介

   IMCLBJ-200/100系列车载流量校准装置是结合油田客户需求开发的系列移动式校准装置,可以在线校准各类流量计、精注仪等流量设备。解决了应用现场仪表不能校准、校准难等现象。

   该装置主要由取样组件、高压液体传输软管、标准表、控制阀门、回水水箱、出水管组件、出水管阀门、电气柜、注水流量计在线校准软件组成循环结构,水箱提供水源经过入口进入被测仪表,取样组件采集被测仪表的注水信息经高压软管流过标准表后回流至水箱,标准表显示水流的瞬时流量和压力信息,注水流量计在线校准软件通过对比被测仪表和标准表的数据并自动进行误差分析,计算仪表系数,通过软件对被测仪表进行自动标定。

       注水流量计在线校准系统包括连接模块、数据检测模块、数据处理模块、被测表参数模块。连接模块显示标准表和被测表的读取状态,数据检测模块显示标准表和被测表的当前瞬时流量信息及被测表的误差值,数据处理模块显示打印事项,被测仪表参数模块显示被测仪表的送检单位、规格型号、出厂编号、出厂日期、准确度等级、介质压力、检验员等信息。

IMCLBJ-100产品特点

l控制系统与储水设备一体连接

l高精度标准表,精度等级≥0.25级

l检测介质:清水、污水

l支持协议:标准Modbus/标准Hart

l输入信号:RS485/4-20mA

l工作电压:AC220V/50Hz

l检测范围:≤10m3/h

l储水容量:(0.5-1)m3

l环境温度:(-20~50)℃

l功耗:<30W

l待机时长>25h

l产品尺寸:1080X1030X1120


IMCLBJ-200产品特点

l配置高分辨率液晶显示器,触摸控制

l高精度标准表,精度等级≥0.25级

l检测介质:清水、污水

l支持协议:标准Modbus

l输入信号:RS485/4-20mA

l工作电压:AC220V/50Hz

l检测范围:≤40m3/h

l环境温度:(-15~50)℃

l功耗:<180W

l待机时长:>10h

l产品尺寸:1190X1240X520

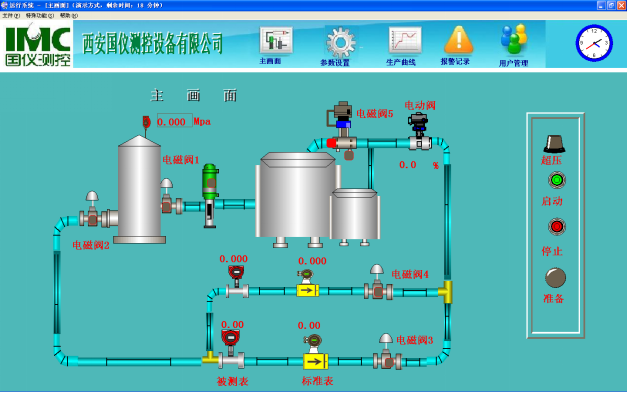

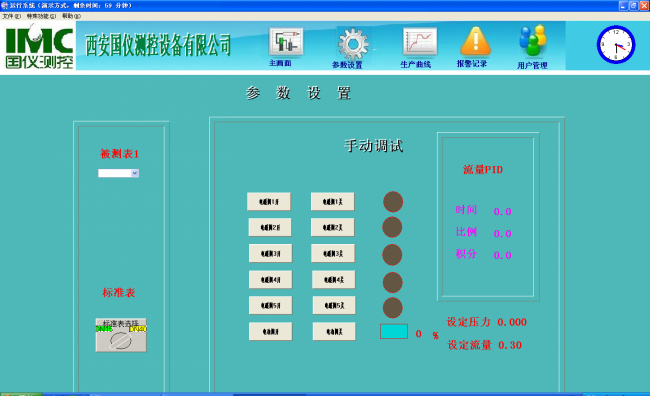

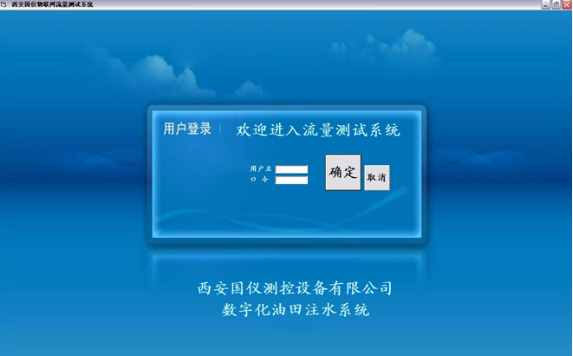

软件介绍

“注水流量计在线校准软件"多通道采集流量值,实时检测被标定表与标准表数值,并做比较与显示实时数据,根据结果实时自动校正表头,可以保存历史数据以及打印。

软件界面美观大方,操作简单,功能齐全,数据采集精度准,后台运算速度快,运行过程稳定;软件带有锁定,极大的保证了客户的使用安全。
