阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
液体膨胀式蒸汽疏水阀用途及使用范围:

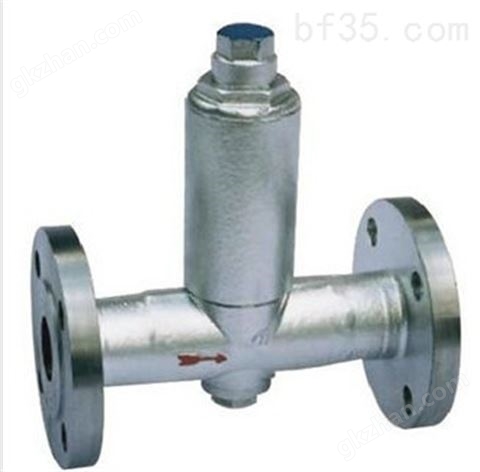

CSl4FH-16C、CS44FH-16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种,它可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供汽,用汽设备的正常进行,提高蒸汽输送和热源效率,该产品其关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能*。
液体膨胀式蒸汽疏水阀结构特点与工作原理
(一)结构特点:
1、具有排水温度调节机构,可在80-100℃之间调节,使用方便。
2、排水是连续的,而且没有噪音。
3、温度敏感元件,采用不锈钢耐腐蚀。
4、不受振动,蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。
(二)工作原理:
疏水阀的温度元件中充满了液体,当冷凝水低于给定温度80-100℃时,元件中的液体体积变小,元件收缩,阀瓣打开冷凝水排出,反之,当冷凝水反蒸汽高于80-100℃时,元件彭胀,阀瓣关闭,阻止了介质流出,可通过阀门的调节机构,调整80-100℃中任意给定角度。
液体膨胀式蒸汽疏水阀主要外形及连接尺寸
Main External And Connecting Dinension
型号 | 公称通径 | A | B | C | 型号 | 公称通径 | L | H | D | D1 | D2 | b | f | Z-φd | |||||||||
| 15 | 170 | 88 | 35 | F 16 | 15 | 150 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | |||||||||
20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |||||||||||
25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |||||||||||
32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |||||||||||
40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |||||||||||
50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
