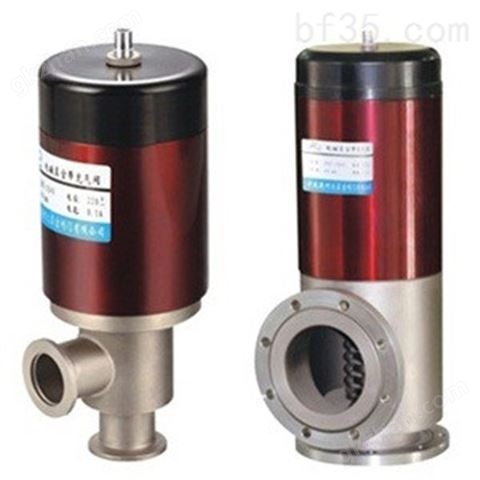

DDC-JQ-B电磁真空带充气阀中沪阀门

DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
DDC-JQ-B型系列电磁真空带充气阀适用的工作介质为空气及非腐蚀性气体。
主要技术性能
适用

详细介绍

DDC-JQ-B电磁真空带充气阀中沪阀门

DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
DDC-JQ-B型系列电磁真空带充气阀适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)	10⁵～1x10^-2
阀门漏率(Pa.L/S)	＜6.7x10^-4
适用温度(℃)	-25～+50
线圈温升(℃)	≤65
开闭时间(S)	≤3
电源电压(V/Hz)	220±10%/50

主要外形连接尺寸

型号	通径(DN)	ΦW	ΦD	ΦB	H	A	n-d	法兰标准
DDC-JQ16B	16	68	30	17.2	191	40	/	GB4982
DDC-JQ25B	25	82	40	26.2	202	50
DDC-JQ32B	32	92	55	41.2	244	50
DDC-JQ40B	40	110	55	41.2	275	65
DDC-JQ50B	50	125	110	90	314	80	4-Φ9	GB/T6070
DDC-JQ65B	65	135	130	110	343	88	4-Φ9
DDC-JQ80B	80	135	145	125	387	95	4-Φ9
DDC-JQ100B	100	165	165	145	399	108	8-Φ9
