广州致远 ZDS3024示波器
| 型号 | 模拟带宽 | 通道 | 采样率 | 存储深度 | 波形刷新率 | 协议解码种类 | FFT点数 | 测量统计项 | FIR滤波器 |
|---|---|---|---|---|---|---|---|---|---|
| ZDS3024 | 200MHz | 4 | 2G | 250Mpts | >150Kwfms/s | 29种 | 4M | 52种 | 无 |
为电源测试而生
示波器作为通用测试仪器，产品设计必须平衡不同行业的需求。电源测试以模拟信号为主，很少测数字信号。为了解决通用示波器测量电源资源冗余的问题，我们为电源工程师量身定制了电源测试专用版示波器，将电源行业的200M带宽、2G采样率基于较优成本和行业需求进行有效优化。
配置定制：200M带宽、2G采样率
通过对国内数十家一线电源公司的走访，我们得知200M带宽是整个电源行业的较佳选择，从仪器测量原理而言， 2G以上的采样率对于几百K的开关器件波形相对冗余，因此我们最终以200M带宽、2G采样率的最终定制配置，将所有器件的特性基于电源常用测试项目优化。
软件定制：一键分析电源环路
可靠性是开关电源设计的核心。虽然工程师希望通过环路分析来判断开关电源是否稳定,但是昂贵的专业环路分析仪令人望而却步,很多企业只得放弃了这项测试。致远电子在示波器上标配了电源环路分析功能，用户使用示波器可轻松得到电源的环路曲线。

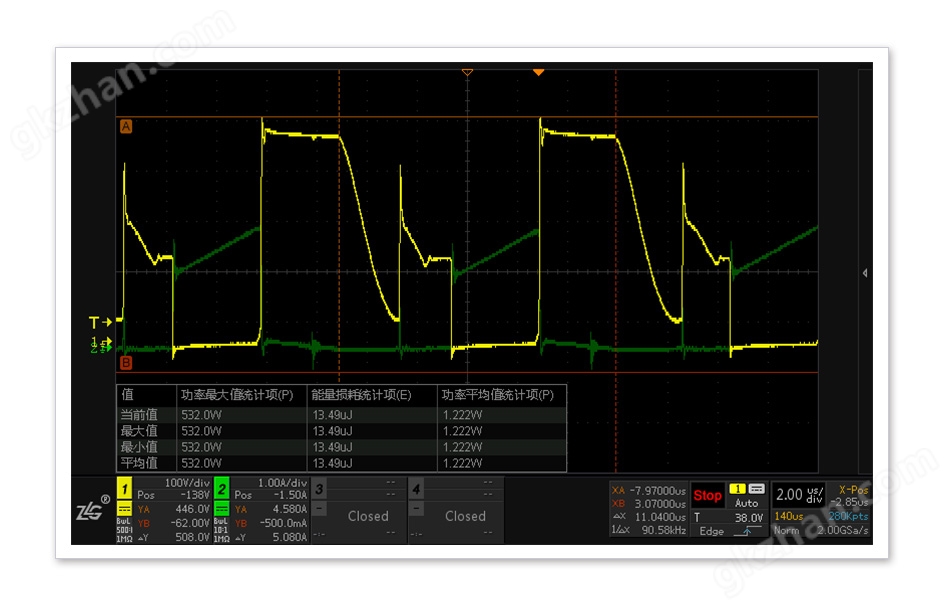

软件定制：开关损耗一键测量
PFC MOS管开关损耗测试是电源调试中的难点，由于不同周期的电压和电流波形都不相同，功率损耗的准确评估也更依赖长时间高采样率的波形捕获，因此存储深度和功率损耗运算原始点数成为开关损耗准确与否的关键。ZDS3024示波器标配250M存储深度，并通过全硬件加速处理优化，可精准量化开关器件的功率损耗。
软件定制：SOA安全工作区测试
开关器件长期承受较大功耗，一但过压或过流就可能会导致器件损坏甚至爆炸。虽然器件手册中明确标注了IDM和VDS各项参数，但常规调试手段无法对器件的整个工作周期进行评估。通过ZDS3024定制的SOA安全工作区测量功能，可以准确评估整个工作周期内开关器件的所有状态，明确给出电源超出安全工作区的异常概率，便于工程师更好的评估电源工作稳定性。
探头定制：自主品牌高压差分探头
一直以来国际品牌依靠技术将探头做成专用接口，并以此作为差异化竞争和高价捆绑用户的门槛。ZLG致远电子历时三年，突破高频高压差分探头技术，并将所有探头接口开放，用户可以在任何品牌、任何型号的示波器上自由使用高压差分探头。
| 型号 | ZDS3024 |
| 模拟带宽 | 200MHz |
| 采样率 | 2GSa/s |
| 输入通道 | 4 |
| 存储深度 | 250Mpts |
| 波形刷新率 | 150,000wfms/s |
| FFT点数 | 4Mpts |
| 时基范围 | 1ns/div-1Ks/div |
| 输入灵敏度范围 | 2mV/div-10V/div |
| 自动测量 | 52 种 |
| 显示器 | 9英寸触摸屏 |
| 高级分析功能 | 电源分析、环路测试、模板测试 |
| 协议解码 | 29种，CAN、LIN（LIN1.3、LIN2.0）、FlexRay、CAN-FD、1-WIRE、SPI、UART、USB1.1（USB2.0 全速）、PS/2、Manchester、DiffManchester 、WIEGAND、Miller、DALI、NEC 红外传输协议分析、Philips RC-5、Philips RC-6、RS485、RS232（485 和 232 使用 UART 解码）、DS18B20、SHT11、DHT11、I2S、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO |
| 配件名称 | 描述 | 实物图 |
|---|---|---|
| ZP1010SA探头 | 每通道标配1:1/10:1 100M 无源电压探头 (ZDS1000系列示波器标配) |  |
| ZP1025SA探头 | 每通道标配 1:1/10:1 250M 无源电压探头 (ZDS2000B系列、ZDS3024示波器标配) | |
| ZP1050探头 | 每通道标配10:1 500M 无源电压探头 (ZDS3000Plus/4000Plus系列示波器标配) |  |
| 电源线 | 用于示波器供电 |  |
| USB通信线缆 | 实现PC 和示波器通信 （不属于1000系列示波器标配件） |  |
| 光盘资料 | 产品相关电子版资料 |  |
| 配件名称 | 描述 | 实物图 | |
|---|---|---|---|
| ZP1500D高压差分探头 | 衰减比： | 1/50 |
|
| 1/500 | |||
| 测量范围： | 1/50: 150V | ||
| 1/500: 1500V | |||
| 带宽： | 1/50：可切换5M/100M | ||
| 1/500：可切换5M/100M | |||
| ZCP30电流探头 | 带宽： | 50Mhz |
|
| 量程： | 5A/30A | ||
| 最小测量电流： | 1mA | ||
| ZDS4K-FGBOX信号发生器 | 输出信号电压 | 10mV-10V @1MΩ |  |
| 频率范围 | 10Hz-30MHz | ||
| 波形 | 正弦波 | ||
| 输出阻抗 | 50Ω | ||
| 输出接口 | BNC | ||
| 幅度准确度 | ±Vout×2%±2mV | ||
| 幅度平坦度 | 0.3dB | ||
| CK100隔离变压器 | 比例系数 | 1:1 |  |
| 带宽（-3dB） | 1Hz-3MHz | ||
| 隔离电压 | 600V CATⅢ | ||
| 初级次级间电容 | 150pF@1kHz | ||
| 次级电流 | 10mA | ||
