探测器是采用具有光电效应的材料制作的光电转换器件。由于不同类型的材料具有不同的光谱选择特性，因此探测器光谱响应测试对探测器的生产、检测、应用和研究等都有重要的意义。SSC-DSR探测器光谱响应测试系统可以方便、简捷地对探测器的光谱性能进行检测。系统符合国家计量技术规范 JJF 1150-2006《光电探测器相对光谱响应度校准规范》规定的测试方法和测试要求，是探测器光谱响应测试的shou选设备。
探测器光谱响应测试系统是采用具有光电效应的材料制作的光电转换器件。由于不同类型的材料具有不同的光谱选择特性，因此探测器光谱响应测试对探测器的生产、检测、应用和研究等都有重要的意义。
SSC-DSR探测器光谱响应测试系统可以方便、简捷地对探测器的光谱性能进行检测。系统符合国家计量技术规范 JJF 1150-2006《光电探测器相对光谱响应度校准规范》规定的测试方法和测试要求，是探测器光谱响应测试的shouxuan设备。

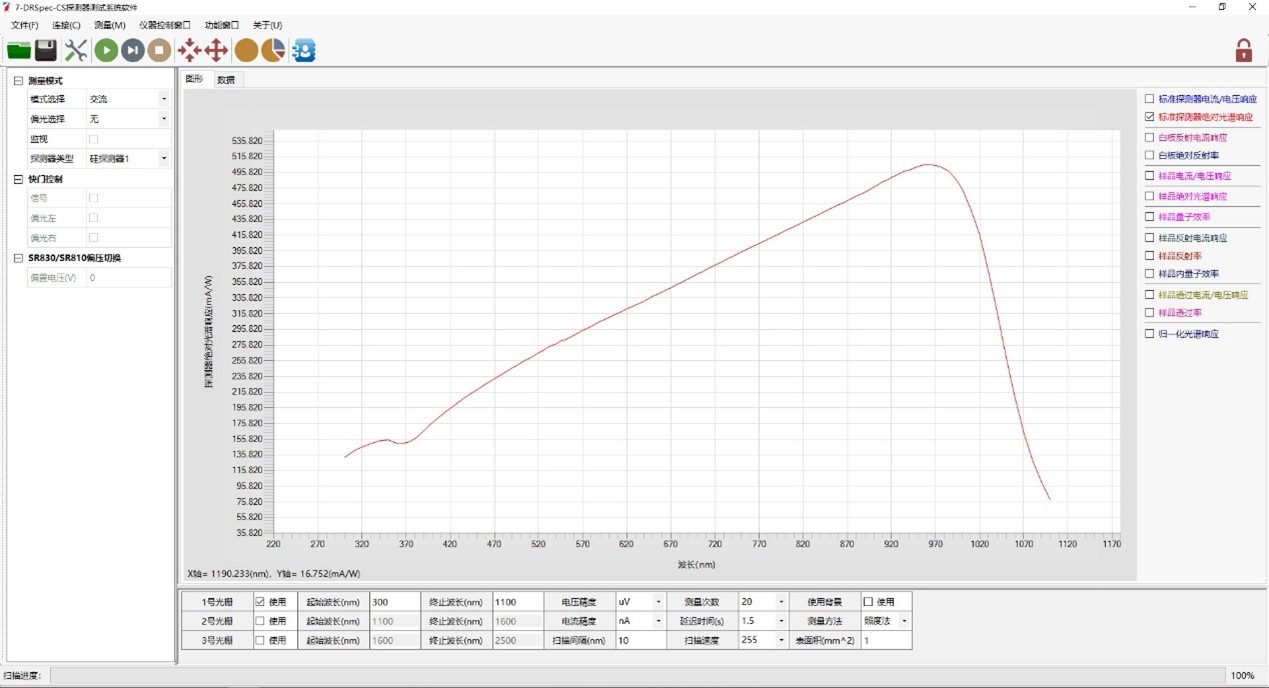

光谱响应曲线（A/W或V/W）；相对光谱响应曲线；内/外量子效率曲线（%）；等效噪声功率（NEP）;比探测率（D*）;响应时间（s）；线性度，以及暗电流（A）。偏置电压下的光谱响应度及外量子效率，波长下的I-V特性测试。
1. 光谱范围宽，适用面广
宽光谱范围可适用于各种不同样品，如响应在日盲区的深紫外探测器；响应在可见光的太阳能电池；响应在近红外的光纤传感器；响应在中远红外的光电传感器，都可以在本系统上测量光谱响应度。
2. 监视光路，方便样品定位
采用监视光路，使用高精度显微镜配合CCD 相机实现对微小器件的可视化控制，可清楚观察暗室内测试光斑与样品有效区域的位置关系，配合精密位移台实现样品精确定位。
3. “TurnKey"理念，“OneKey"应用，系统集成度高。
秉承“交付即使用"的“TurnKey"理念，我们将系统设计为高度集成结构。在保留模块化系统兼容性高和升级空间大的前提下，将众多调整环节整合，达到无需多加调整即可使用。为免除定标的繁琐操作，本系统采用替代法进行测试。替代法作为现行计量部门通用的测试方法，与传统方法相比避免了对系统中各相关部件分别定标的繁琐以及多项误差的引入，具有更准确，更方便的特点。
4. 针对不同器件的结构特点，配置不同的测试模式，配合两种不同的光路形式。
4.1.有效面积小的样品，需要通过照度法进行响应度的测试。采用积分球匀质光路设计，光均匀度高。
在宽光谱范围的光学设计中，采用积分球实现光的匀质输出是一种常用的手段。积分球内设置合理的挡板可有效防止入射光的直接出射，保证输出光的匀质要求。
4.2.有效面积大的样品，可采用通量法进行响应度的测试。采用全反射式成像光路，可提高光利用率，增大测试信噪比。
在宽光谱范围的光学设计中，反射式光路要比透射式光路具有更高的成像质量。透射式光学系统中影响成像的重要因素是色差，其来源是不同波长的辐射在光学材料中的折射率不同，波长范围越宽，色差越明显。在反射式的光学系统中，由于不涉及折射，所以不存在色差。因此采用反射式光路，成像质量会优于透射式光路。

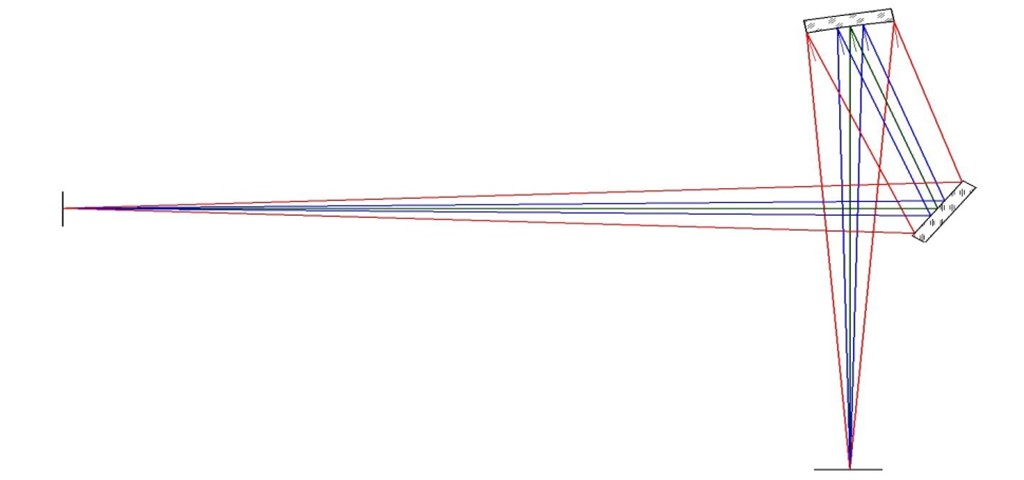

反射式汇聚光斑成像光路示意图

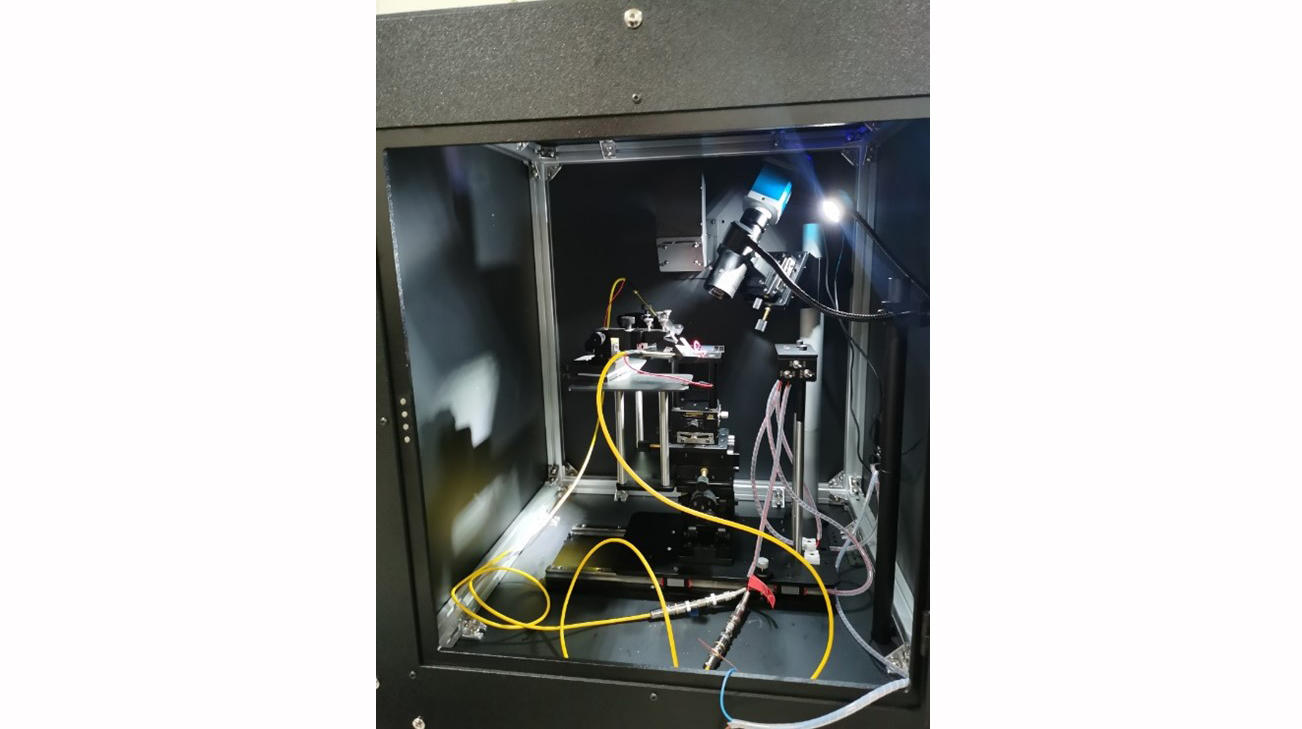

测试系统暗箱内部
测试系统样品室采用暗箱避光设计结构，同时便于取放样品或进行调整操作。样品室内上方为主光光源出光口，出光口角度出厂前已调整好，可准确照射在样品及探测器上；通过CCD相机对暗箱内进行可视化控制，可清楚的观测光斑效果，使样品精准定位；下方为可调整样品台，样品台可按需定制为手动或电控驱动，搭配我公司多种的探针台或其他配件。这种模块化的灵活搭配方式，适合工业、科研用户建立多种类样品的测试平台。
光谱范围 | 200nm~2500nm内可选 |
波长准确性 | ±0.2nm |
光谱分辨率 | ±0.1nm |
光谱带宽 | 0.2nm~10nm可调 |
光电源电流漂移 | ＜0.04%/h |
系统重复性 | 1% |
a) 集成分光系统、滤光片轮、数据采集器等参数设置功能
b) 测量项目选择，扫描参数设置
c) 自动扫描、信号放大、A/D、数据采集
d) 粗大误差的自动去除，通过统计学的数据处理手段进一步提高了系统测试结果的准确性
e) 多组数据对比功能
f) 图、表文件自动生成与显示
g) 多种格式的数据和图片备份和打印输出功能

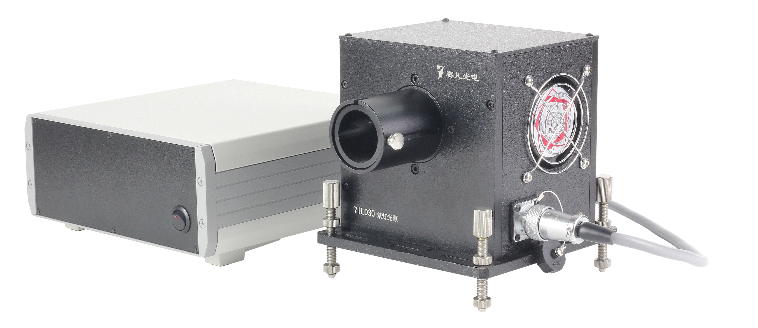

 | 氘灯光源 氘灯光源主要用于紫外，可到真空紫外界限195nm，并且波长越短，亮度越高，在360nm以下比一般卤钨灯的辐亮度高。氘灯光源室内置长寿命氘灯灯泡，用户可自行更换。可用作独立的紫外光源，荧光光源的激发光源，或与我公司生产的单色仪、光谱仪、样品室、滤光片轮等配套使用组成各种应用系统。 |

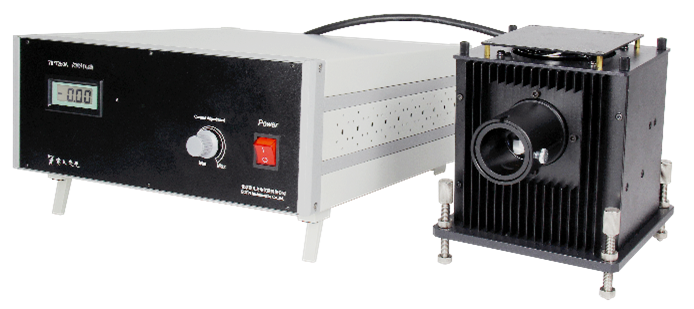

 | 卤钨灯光源 卤钨灯光源室内置德国OSRAM原装jinkou灯泡及灯座，使用寿命长，用户可自行更换灯泡。光源具有色温高，光效高，光通稳定的特点，灯泡寿命终止时的光通量为开始时的95~98%，可基本保持恒定。输出光通量波动仅为0.12%~0.2%。该光源可与我公司生产的单色仪、样品室、滤光片轮等配套使用组成各种应用系统，也可单独作为照明光源使用。 |
 | 氙灯光源 氙灯光源室内置德国OSRAM原装jinkou高压短弧氙灯，亮度高于国产灯源数倍，寿命长，更换方便。光源室的F/#连续可调，且高压触发器置于光源室内部，避免光源室与电源之间传递高压造成安全隐患。关闭电源后，风冷系统继续工作保证光源室和电源充分冷却以延长各零组件寿命。 |

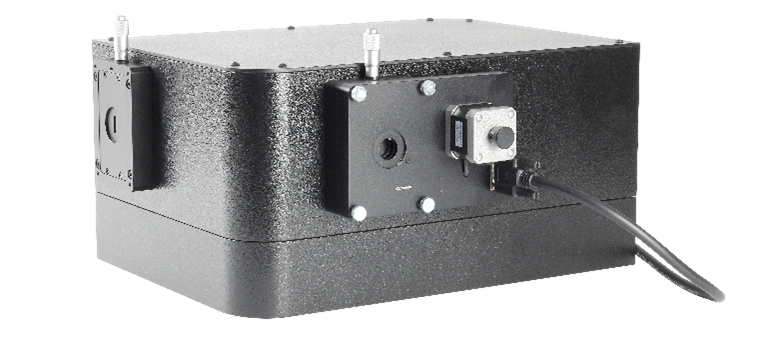

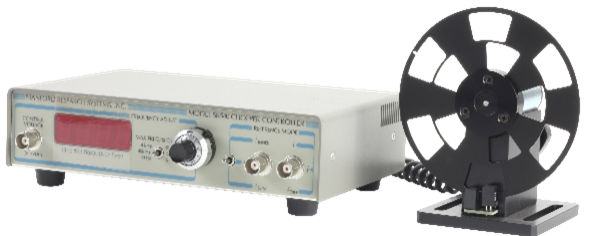

 | 光栅扫描单色仪 光栅扫描单色仪，配置滤光片轮，消除二次色散设计，有效抑制杂散光；单色仪采用多光栅塔台式分光结构，可根据需求灵活配置多块光栅；集成式软件可自动控制光栅转换、滤光片更换和波长扫描，实现全自动宽光谱测试；单色仪产品可与我公司光源、探测器等产品灵活组合搭建，广泛应用于我公司各光谱测试系统。 |
 | 光学斩波器 光学斩波器是一种高精密的光学设备，主要作用是将连续光调制成为有固定频率的光，同时输出调制频率；通常是与锁相放大器配合使用；光学斩波器一般由如下几个部件构成：控制单元、斩波装置、斩波片和连接线等 |

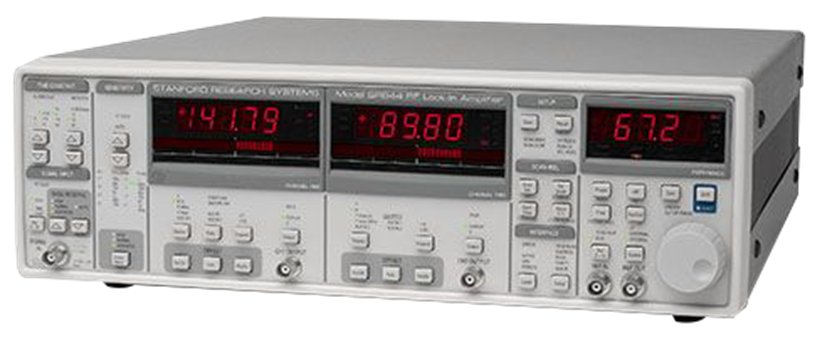

| 锁相放大器 锁相放大器是用来检测极微弱的AC信号（可低至nV级）的高灵敏数据采集器，即使在噪声高于信号数千倍的情况下，也可得到精确的测量；锁相放大器是使用PSD相位敏感检测器的技术，只有存在于特定参考频率的信号可被挑选出来，而其他频率的噪声则不会被检出。 |
SSC-DSR系统需求确认表 (****单位****老师），请勾选填写后发到邮箱**** | ||||
1 | 光谱范围（nm） | （200-2500nm） | ||
2 | 测试内容 | 光谱响应、量子效率、等效噪声功率NEP、反向电压，短路电流，开断电阻，暗电流-反向电压，暗电流-环境温度，响应温度系数，增益，一致性（Mapping) | ||
3 | 样品种类 | （光电二极管、雪崩二极管等） | ||
4 | 样品材质 | （硅、铟镓砷、锗等） | ||
5 | 样品极数 | （二级、三级） | ||
7 | 样品封装方式 | （裸片、TO5、TO8等） | ||
8 | 光敏面尺寸 | |||
9 | 是否需要电偏置 | 电偏置电压范围（V） | ||
10 | 测试模式 | （交流、直流、交/直流切换；电动、手动） | ||
11 | 附件需求 | （平台，电脑，打印机，备用灯泡等） | ||
12 | 是否提供电池样品、照片或尺寸图等 | |||
13 | 其他要求 | |||
根据不同的需求进行配置，报价区间25-80万元左右。 | ||||
 |  |

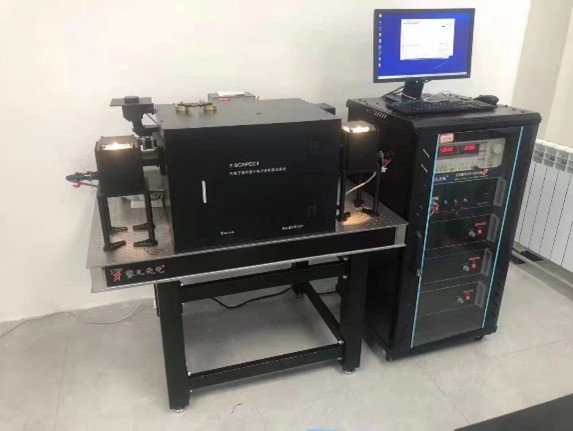

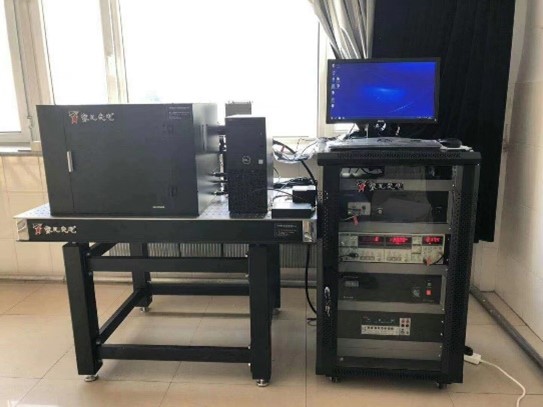

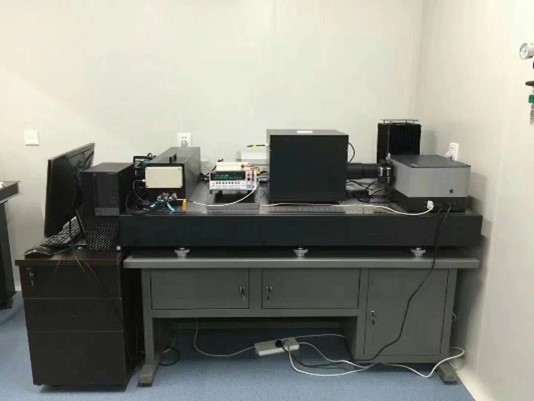

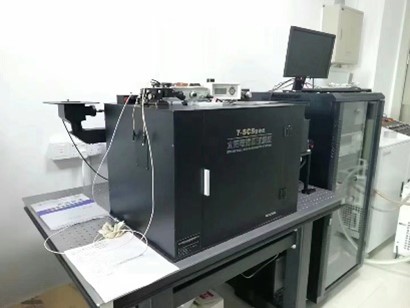

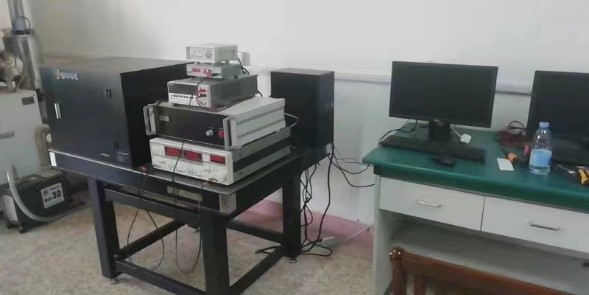

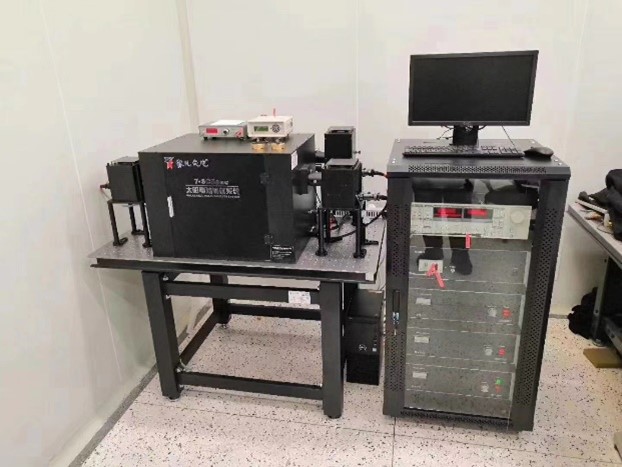

| 江苏某高校探测器光谱测试系统 | 深圳某高校探测器光谱测试系统 |
 |  |
| 大连某高校探测器光谱测试系统 | 长春某高校探测器光谱测试系统 |
 |  |
| 中国航天某院探测器光谱测试系统 | 新疆某高校探测器光谱测试系统 |
