MATS-3131SA软磁动态测量装置

返回列表页

参考价:￥90000 - ￥125000 /件

具体成交价以合同协议为准

产品型号
品牌
联众
厂商性质
生产商
所在地
娄底市

在线询价收藏产品查看联系电话

联系方式：易先生查看联系方式

更新时间：2025-04-27 10:52:24浏览次数：21次

联系我时，请告知来自智能制造网

产品分类 品牌分类

  MATS磁性自动测试系统

硅钢测量装置

永磁测量装置

软磁直流测量装置

软磁动态测量装置
  CIM工业磁测量设备
  ATS硅钢测量设备
  LZ系列基础测量仪器

  联众

湖南省联众科技有限公司

经营模式：生产厂家

商铺产品：21条

所在地区：湖南娄底市

联系人：易先生（销售）

询价 给他留言

产品简介

MATS-3131SA软磁动态测量装置可自动测量金属磁粉芯等低磁导率软磁材料在1kHz~300kHz交流条件下磁性参数：Ps、δ、Bm、Hm、Ss和，μa可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

详细介绍

MATS-3131SA软磁动态测量装置可自动测量金属磁粉芯等低磁导率软磁材料在1kHz~300kHz交流条件下磁性参数：Ps、δ、Bm、Hm、Ss和，μa可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

系统由工控计算机、TPS系列宽频程控测试电源、LZ系类功率分析仪和功率补偿模块组成，系统采用自动功率补偿技术，励磁功率max可达到6000VA，有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。

配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。

测试项目

1、双绕组测量

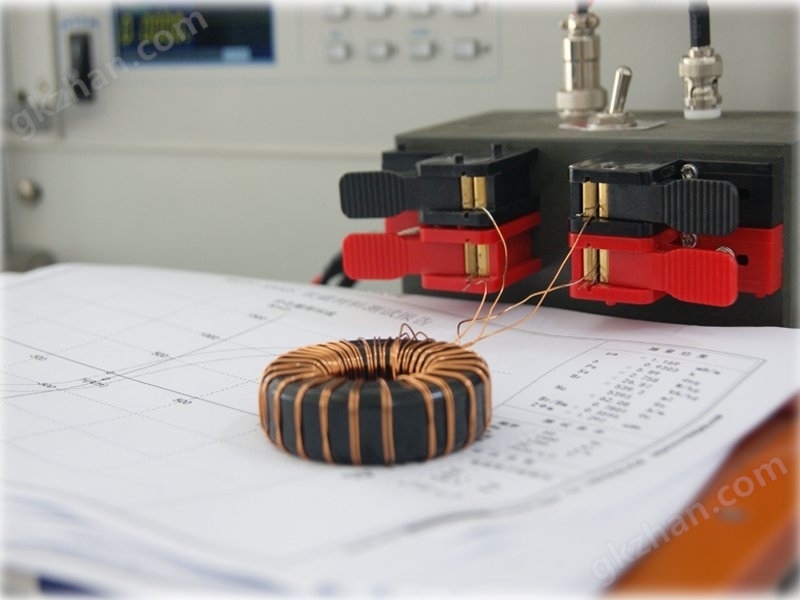

测试样品形状:直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品;
测试样品种类;可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金、金属磁粉芯和软磁铁氧体等软磁材料;
测试参数:测量软磁材料的动态磁性参数，可准确测量μa、δ、Ps、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数;

2、单绕组测量
设备支持单绕组测量，可直接测量光伏储能电感和环形电感等磁性器件。此时，功耗Pe包含绕组线圈的线损;

技术参数
1、硬件参数

※ 使用环境
参数	技术指标
输入电源	单相220V，50Hz~60Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应避免
热平衡时间	10分钟
※MATS-3131SA软磁动态测量装置
子型号	MATS-3131SA/1220A	MATS-3131SA/2020A	MATS-3131SA/3020A
※TPS-XXX宽频程控测试电源
参数	技术指标
子型号	TPS-XXX/1210A	TPS-XXX/2010A	TPS-XXX/3010A
输出功率max	500VA 正弦波	500VA 正弦波	500VA 正弦波
频率范围	1kHz～120kHz	1kHz～200kHz	1kHz～300kHz
频率细度	< 0.1%×当前值，频率< 0.05%	< 0.1%×当前值，频率< 0.05%	< 0.1%×当前值，频率< 0.05%
输出电压	0～300V自动量程	0～300V自动量程	0～300V自动量程
输出电流max	10A	10A	10A
标准接口	RJ45，RS-232	RJ45，RS-232	RJ45，RS-232
备注：以上功率、电压、电流均为有效值（rms）描述
※ LZ-300功率分析仪
参数	技术指标
子型号	LZ-300/3020A
频率测量	1kHz～300kHz
电压测量	0～300V自动量程
电压测量精度	≤示值0.5%
电流测量	0～20A自动量程
电流测量精度	≤示值0.5%
采样速率	42MHz
采样分辨率	12Bit
相位精度	示值1% ±0.05°
备注：以上功率、电压、电流均为有效值（rms）描述
※ ACR-100功率补偿模块
参数	技术指标
子型号	ACR-100/3020B
工作频率范围	10k〜300kHz
工作电压max	300V
工作电流max	20A
补偿功率max	6000VA
补偿方式	自动
备注：以上功率、电压、电流均为有效值（rms）描述；功率补偿目前仅用于锁定磁感Bm测量模式，不支持锁定磁场测量。

2、系统技术指标

在100kHz下测试金属磁粉芯标准环形样品，技术指标如下：
被测参数	不确定度（k=2）				重复性(恒温)
损耗角范围	0.5°	1°	1.5°	≥3°	0.5°	1°	1.5°	≥3°
Ps	25%	15%	10%	3%	±10%	±5%	±3.5%	±1.5%
δ	20%	12%	8%	3%	±0.05°	±0.05°	±0.05°	±0.05°
ua	3%	3%	3%	3%	±1.5%	±1.5%	±1.5%	±1.5%
Ss	3%	3%	3%	3%	±1.5%	±1.5%	±1.5%	±1.5%
Hm	1%	1%	1%	1%	±0.5%	±0.5%	±0.5%	±0.5%
Bm	1%	1%	1%	1%	±0.5%	±0.5%	±0.5%	±0.5%
