WS-5934锤击测振与分析系统在实际结构或模型振动试验中，得出结构的自振频率是许多试验的目的，用锤击法测出结构的自振频率是一种比较经济、理想的测振方法，这种方法可实现多点激振（用力锤对多点敲击）和单点响应（一只加速度计）,锤击软件在计算机上实时显示锤击频响曲线，通过多次叠加平均计算出每个锤击测振点的传递函数、自功率谱、互功率谱、相干函数和傅立叶谱。
计算出的传递函数可用于模态参数识别软件。
WS-5934锤击测振与分析系统 |
1.介绍
WS-5934锤击测振与分析系统在实际结构或模型振动试验中，得出结构的自振频率是许多试验的目的，用锤击法测出结构的自振频率是一种比较经济、理想的测振方法，这种方法可实现多点激振(用力锤对多点敲击)和单点响应(一只加速度计),锤击软件在计算机上实时显示锤击频响曲线，通过多次叠加平均计算出每个锤击测振点的传递函数、自功率谱、互功率谱、相干函数和傅立叶谱。
计算出的传递函数可用于模态参数识别软件(可选软件模块)，计算出振型系数、阻尼比。
2.特点
1) 电荷放大器（2通道）除了具备通用电荷放大器的性能外，还具有抗混滤波器，具有电压输入功能，具有一次积分功能，特别适合于在信号处理系统中做前置放大器使用,全数控和OLED显示，一个键控制所有参数，仪器能可靠；
2) 仪器有8通道信号采集，除用于锤击试验外，还可采集其它电压信号（实现此功能可选配WS-DAQ数据采集软件）；
3) 仪器有USB接口，可直接与计算机联接；
4) 体积小、重量轻、稳定可靠；
5) 交直流供电。
3.系统标准配置

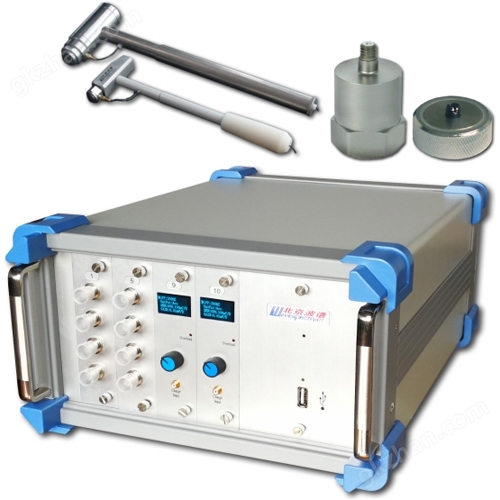

1) 锤击测试仪1台（标配含2通道电荷放大器、8通道信号采集、USB计算机接口）；
2) 力锤(带力传感器) 一把；
3) 加速度计一只(单点响应)，加速度计多只(多点响应)；
4) 笔记本计算机或台式计算机（选配）；
4.主要功能
1) 实现多点激励（力锤锤击）单点响应（加速度响应）功能。 | |
2) 实现单点激励（力锤锤击）多点响应（加速度响应）功能。 | |
3) 实时显示锤击力信号和加速度响应信号。 | |
4) 实时计算各测点的频谱（传递函数、傅立叶谱、自功率谱、互功率谱、相干函数）。 | |
5) 六种频谱显示功能：幅值、相位、实部、虚部、幅值+相位、实部+虚部。 | |
6) 屏幕显示曲线光标读数功能。 |
5.技术指标
5.1 2通道电荷放大器；
1)输入范围：±100000pC；
2)增 益：6档；
3)归 一 化：0.1~999；
4)精 度：加速度: ≤±0.5％；
速度: ≤±0.5％；
位移: ≤±2％；
5)频率范围：加速度: 0.3Hz~50kHz；
速度: 1.0Hz~10kHz；
位移: 1.0Hz~1kHz；
6)低通滤波器：① 滤波方式：程控8阶连续滤波；
② 程控低通滤波频率：1Hz~50kHz（任意设定）；
③ 滤波器阻带衰减：-80dB/Oct；
7)输出电压：±10V；
8)过载指示：输入电压超过±9.8V时LED指示灯亮；
9)输出噪声：≤5×10-3pC；
10)输入阻抗：1012Ω；
12)工作温度：-10℃~50℃；
13)工作湿度：≤85%RH(无凝)；
14)供电电压：220VAC
5.2 8通道信号采集
1）量程±10V
2）程控增益1、2、4、8、16
3）A/D分辨率16位
4）数据采集频率100kS/s或500kS/s
5）标准BNC（Q9）头输入
6）动态范围80dB
[注]选配数据采集软件可进行其它信号采集。
5.3力锤
1）4种力锤锤头（橡胶、尼龙、铝、钢），不同锤头适应激励频率由低至高
2) 力传感器（可选5kN、50kN、100kN、250kN）
5.4加速度传感器
1）灵敏度系数：>300pC/g
2）频率范围：0.2Hz~5000Hz
3）测量范围：<5g
4）附 件：磁力座、延长线、电缆线转接头
6.锤击试验专用测试与分析软件：
锤击软件窗口：
典型柱状结构的一阶和二阶传递函数曲线图：
典型结构振形图：
框架结构1阶振形图 |
框架结构2阶振形图 |
框架结构3阶振形图 |
7.定货型号
型 号 | 数据采集频率 | 力锤(力传感器) | 备注 |
WS-5934-2-5 | 200kS/s | 5kN | |
WS-5934-2-50 | 50kN(5T) | ||
WS-5934-2-100 | 100kN(10T) | ||
WS-5934-2-250 | 250kN(25T) | ||
WS-5934-5-5 | 500kS/s | 5kN | |
WS-5934-5-50 | 50kN(5T) | ||
WS-5934-5-100 | 100kN(10T) | ||
WS-5934-5-250 | 250kN(25T) | ||
WS-Chuiji | 锤击测试与分析软件模块 | ||
[注]1Kg=9.8N，1吨(T)=9.80665kN | |||
8.可选配件：
序号 | 内容 | 单位 | 型号 | 备注 |
1 | 低噪声电荷延长电缆线
| 条 | L5-L5-10 | 线长10米 |
L5-L5-20 | 线长30米 | |||
L5-L5-50 | 线长50米 | |||
2 | 电荷延长电缆线转接头
| 个 | L5 |
9.典型应用：
2003年三峡大坝135m泄洪闸门结构试验，闸门高度36米，宽度16米，试验采用单点激励、多点响应方法。
