抛负载脉冲模拟器LDS 200Nxx系列

返回列表页

参考价

面议

具体成交价以合同协议为准

产品型号LDS 200Nxx系列

品牌

厂商性质其他

所在地苏州市

在线询价收藏产品查看联系电话

联系方式：田先生查看联系方式

更新时间：2025-06-26 08:13:07浏览次数：20次

联系我时，请告知来自智能制造网

产品分类 品牌分类

暂无信息

苏州泰思特电子科技有限公司

经营模式：其他

商铺产品：324条

所在地区：广东

联系人：田先生

询价 给他留言

产品简介

LDS 200Nxx系列所产生的抛负载脉冲可满足ISO 7637-2、ISO16750-2以及众多汽车厂家的与之相同或类似种类标准，例如福特、克莱斯勒等。

详细介绍

LDS 200Nxx系列抛负载模拟器是模拟交流发电机正在向电池输入电流的过程当中，电池与交流发电机突然断开连接（例如：腐蚀造成的突然断开）的情况下产生的抛负载高能量脉冲，该脉冲具有很强的破坏性。LDS 200Nxx系列模拟器可以模拟非抑制或抑制集中抛负载高能量脉冲波形,持续时间达数百毫秒甚至更长。LDS 200Nxx系列所产生的抛负载脉冲可满足ISO 7637-2、ISO16750-2以及众多汽车厂家的与之相同或类似种类标准，例如福特、克莱斯勒等。通过内置箝位限幅电路，LDS 200Nxx还能产生符合国际标准和汽车厂家标准的限幅抛负载脉冲，在输出抑制电压波形时，脉冲宽度不发生变化。

特点：
> 5.7寸彩色触摸屏前面板操作；
> 可产生限幅抛负载脉冲；
> 内置可调源阻抗；
> 脉冲持续时间可达1200ms(内阻2Ω以上)；
> 满足更多厂家测试要求；
> 内置60V/30A或50A或100A或200A耦合器；
> 具有DUT电流检测及过流保护功能；
> 以太网RJ45接口，用于PC远程控制、打印测试报告。

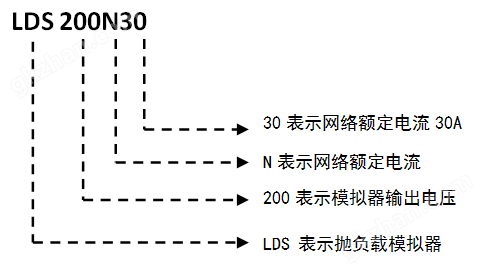

命名规则：

测试连接示意图1：

测试连接示意图2：

ISO 7637
ISO 16750
Ford EMC-CS-2009.1
Ford FMC1278

技术参数
ISO16750-2 TEST A/B,可满足ISO 7637-2 P5a/P5b
脉冲幅度	30-210V
箱位电压	15-100V
阻抗(Ri)	0.5-40Ω，0.1Ω可调
脉冲上升时间	5-10ms （自由模式下1-10ms可调，分辨率1ms）
脉冲持续时间	40-400ms，1ms可调
脉冲重复时间	15-600s，（1s可调）取决于脉冲能量
脉冲输出模式	单次、连续、程序控制1-9999
输出	可连接至TIS 700瞬变脉冲干扰模拟器
耦合	耦合到电池正极
去耦	内置二极管
被试设备供电	60V
被试设备供电	30A、50A、100A、200A
CRO	触发示波器5V TTL信号
串行接口	LAN以太网RJ45
通用参数
供电电压	AC 110/220V, ±10%,45-65Hz
环境温度	15 - 35℃
外形尺寸	450×600×266mm(6U机柜)
重量	约33Kg

选型
LDS 200N30	被试设备供电60V/30A
LDS 200N50	被试设备供电60V/50A
LDS 200N75	被试设备供电60V/75A
LDS 200N100	被试设备供电60V/100A
LDS 200N200	被试设备供电60V/200A
