EFT脉冲群发生器校准装置

返回列表页

参考价

面议

具体成交价以合同协议为准

产品型号TFB500/TFB1000

品牌

厂商性质其他

所在地苏州市

在线询价收藏产品查看联系电话

联系方式：田先生查看联系方式

更新时间：2025-06-26 09:04:40浏览次数：26次

联系我时，请告知来自智能制造网

产品分类 品牌分类

暂无信息

苏州泰思特电子科技有限公司

经营模式：其他

商铺产品：324条

所在地区：广东

联系人：田先生

询价 给他留言

产品简介

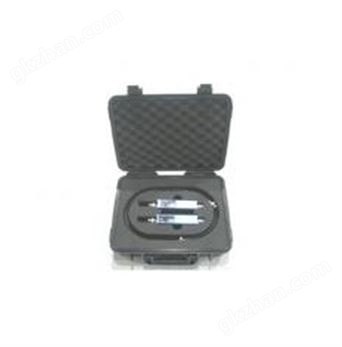

TFB500/ TFB1000脉冲群/EFT脉冲校验套件通过阻抗配比来分压和衰减高压信号，使信号波形衰减到示波器可接受的检测范围内

详细介绍

TFB500/ TFB1000脉冲群/EFT脉冲校验套件通过阻抗配比来分压和衰减高压信号，使信号波形衰减到示波器可接受的检测范围内，主要应用于工业电磁兼容领域抗扰度试验，主要用于定期对脉冲群发生器，抗扰度测试仪等测试系统本身的校验，保证发生器输出的波形正确，以保证测试系统良好的性能和测试精度，校验套件与所有脉冲群/EFT发生器兼容。TFB500/ TFB1000为50 Ω终端负载和1 kΩ终端负载，符合EN/IEC61000-4-4，可承受8 KV的脉冲电压，工作带宽400 MHz。

特点：
> 峰值电压8000 V
> 平均功率4 W
> 电压比500-1000：1可选
> 可靠性高，重复性好
> 带宽400 MHz

IEC 61000-4-4
GB/T 17626.4
EN 61000-4-4
ISO 7637-2

技术参数
标准		IEC/EN 61000-4-4，ISO7637.2-p3
标称衰减量		54 dB (TFB500)，60 dB (TFB1000)
标称电压比		500:1 (TFB500)，1000:1 (TFB1000)
阻抗		TFB500输入50 Ω@ 输出50 Ω
		TFB1000 输入1000 Ω@ 输出50 Ω
输出阻抗		50 Ω
脉冲电压		8 kV
-3dB带宽		400 MHz
输入端口		BNC（公）
输出端口		BNC（母）
运行条件
运行温度	15-35 ℃
空气湿度	45%-75%
空气压力	R 150 T86-106 kPa
机械参数
尺寸	131×25×25 mm
重量	约140 g
