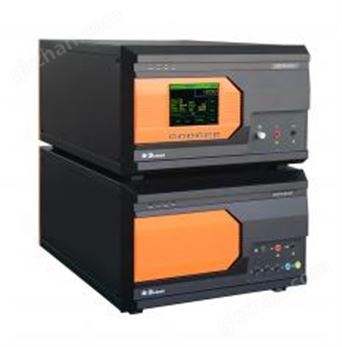

振铃波耦合/去耦网络 RWPN 6916TUL

返回列表页

参考价

面议

具体成交价以合同协议为准

产品型号RWPN 6916TUL

品牌

厂商性质其他

所在地苏州市

在线询价收藏产品查看联系电话

联系方式：田先生查看联系方式

更新时间：2025-06-26 09:29:43浏览次数：28次

联系我时，请告知来自智能制造网

产品分类 品牌分类

暂无信息

苏州泰思特电子科技有限公司

经营模式：其他

商铺产品：324条

所在地区：广东

联系人：田先生

询价 给他留言

产品简介

RWPN 6916TUL振铃波耦合/去耦网络，实现全自动三相耦合/去耦功能，配套RWS 600系列仪器使用，EUT带载能力AC 690V 16A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

详细介绍

RWPN 6916TUL振铃波耦合/去耦网络，实现全自动三相耦合/去耦功能，配套RWS 600系列仪器使用，EUT带载能力AC 690V 16A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

特点：
> EUT 交流负载能力AC 690V 16A三相五线
> EUT电源自动投切
> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切
> 任意线路的相位角度迭加

IEC 61000-4-12
GB/T17626.12
EN 61000-4-12
UL 60730-1

技术参数
三相全自动耦合/去耦网络	符合 EN/IEC 61000-4-12、GB/T 17626.12、UL 60730-1 振铃波测试，电压可达6.0kV 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值。
相位同步	L1、L2、L3、N、PE，任意线-线、线-地相位角度迭加
耦合路径	L1、L2、L3、N、PE任意组合路径
耦合投切方式	自动投切,排程功能
耦合电容	3uF
耦合电阻	5ohm、12ohm、27.5ohm、30ohm 耦合电阻可选IEC标准方式或自定义方式，阻抗取决于发生器内阻
耦合衰减	<2dB
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
通用参数
EUT带载能力	Max AC 690V 16A 50/60Hz 三相五线
EUT电源投切方式	自动投切
工作电源范围	AC 110V/220V±10%，50/60Hz±5% （国内默认AC 220V 50Hz）
保险丝	6A
功耗	200W
辅助接口	D-sub 25p
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机柜尺寸	19"/6U
重量	约30Kg
温度范围	15 - 35℃
湿度范围	45% - 75%
气压范围	86kPa – 106kPa

随机标配
耦合/去耦网络、三芯电源线、测试线、接地线、保险丝、同轴线、检验报告、说明书
选配附件
1.CWS 600x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，脉冲输出6.0kV（1.2/50us），3.0kA(8/20us)
2.CWS 800x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，脉冲输出8.0kV（1.2/50us），4.0kA(8/20us)
3.CCS 600x	组合式抗扰度测试仪，满足IEC 61000-4-5标准，脉冲输出6.0kV（1.2/50us），3.0kA(8/20us) 满足IEC 61000-4-4标准，脉冲输出4.8kV；
4.VCF-80	高压差分探头，测试电压8kV，衰减比：1000：1，满足雷击浪涌类仪器的开路电压波形校准
5.TR5025	高压电流传感器，测试电流20kA，衰减比：100:1，满足雷击浪涌类仪器的短路电流波形校准
6.EFT 500x	电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，脉冲输出4.8kV；
7.脉冲群校准组件	包含TFB 50/ TFB 1000，网络端口适配器和手提箱，满足脉冲群校准； TFB 500：输入阻抗50Ω、输出阻抗50Ω、衰减55dB； TFB 1000：输入阻抗1000Ω、输出阻抗50Ω、衰减60dB；
