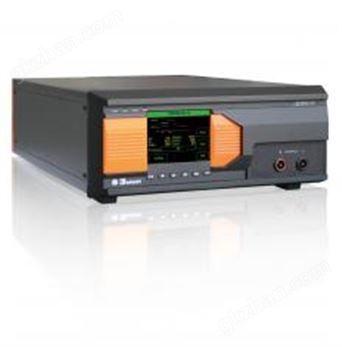

电动汽车脉冲干扰发生器EVPG 20

返回列表页

参考价

面议

具体成交价以合同协议为准

产品型号EVPG 20

品牌

厂商性质其他

所在地苏州市

在线询价收藏产品查看联系电话

联系方式：田先生查看联系方式

更新时间：2025-06-27 08:01:46浏览次数：26次

联系我时，请告知来自智能制造网

产品分类 品牌分类

暂无信息

苏州泰思特电子科技有限公司

经营模式：其他

商铺产品：324条

所在地区：广东

联系人：田先生

询价 给他留言

产品简介

EVPG 20 依据VW 80300:2016 中的EHV-10 抛负载（?速变化率抛负载）和EHV-16 ?压脉冲要求设计而成

详细介绍

EVPG 20 依据VW 80300:2016 中的EHV-10 抛负载（⾼速变化率抛负载）和EHV-16 ⾼压脉冲要求设计而成，用于车辆⾼压电⼦部件测试。设备基于公司第三代开发平台，采用触屏控制，并可通过上位机软件远程控制。

特点：
> 5.7寸彩色触摸屏前面板操作；
> 包含告诉变化率抛负载和高压脉冲两种波形；
> 系统内置故障报警功能；

VW 80300 2016 EHV-10-2 & EHV-16

技术参数
符合标准	VW 80300-2016 (EHV-10-2)
脉冲波形特征	双指数波
脉冲电压幅值	10 V ~ 50 V，±20%、 50 V ~ 200 V，±10%
脉冲宽度	≥50 μs（0%-0%）
脉冲上升时（0%-99%）	6.67 μs±20% （3000 V/ms@20 V）
输出阻抗	2 Ω
脉冲间隔时间	1-99 s
脉冲极性	仅正
脉冲个数	1-99
脉冲触发方式	手动、自动、外部
脉冲耦合方式	电容
脉冲去耦方式	二极管
DUT容量	DC 600 V/50 A
符合标准	VW 80300-2016 (EHV-16)
脉冲波形特征	近似方波
脉冲电压幅值	10 V ~ 50 V，±20%、 50 V ~ 200 V，±10%
脉冲宽度	10 μs ~ 20 μs±20%、 20 μs ~ 200 μs±10%
脉冲上升时（0%-99%）	≤300 ns（＜5 V/ns）
输出阻抗	2 Ω
脉冲间隔时间	0.1-10 s
脉冲极性	仅正
脉冲个数	1-999
脉冲触发方式	手动、自动、外部
脉冲耦合方式	电容
脉冲去耦方式	二极管
DUT容量	DC 600 V/50 A
通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V±10%，50/60 Hz±5%
保险丝	6 A
功耗	200 W
机箱尺寸	4U
仪器重量	约25 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa
