ZDSF（H）型电子式三通分流电动调节阀三通合流电动调节阀ZDSF（H）型电子式三通分流电动调节阀三通合流电动调节阀

参考价	面议

参考价

面议

具体成交价以合同协议为准

型号 ZDSF（H）型电子式三通分流电动调节阀三通合流电动调节阀
品牌
厂商性质 生产商
所在地 上海市

在线询价收藏产品加入对比

联系方式：陈静静查看联系方式

更新时间：2022-04-16 08:07:16浏览次数：459

联系我们时请说明是智能制造网上看到的信息，谢谢!

【简单介绍】

ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

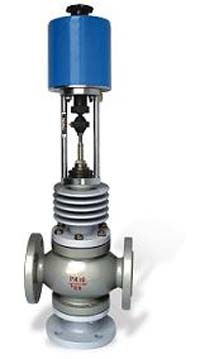

ZDSF（H）型电子式三通分（合）流电动调节阀

ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。电动精小型三通调节阀是专门针对三通控制研制的调节阀，具有调节精度高，动作稳定可靠等优点。合流阀主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可替代两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

一、阀体

形式：三通双座铸造阀

公称通径：25－300mm

公称压力：PM1.6 4.0 6.4MPa

连接形式：法兰式按JB78－59 JB79－59

材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、上阀盖

常温型：-20℃－+200℃

散热型：-40℃－+450℃

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

三、阀内组件

阀芯形式：双导向双座套筒型阀芯

流量特性：等百分比特性，线性特性和快开特性

材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机构

类型：可选PS、3810、ZAZ型（DN100以内）、

DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列

技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

五、主要零件材料及*使用温度范围

阀体材料	公称压力MPa	介质工作温度℃
		<	<	<	<	<	<	<	<	<	<	<	<	<	<
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		zui大工作压力MPa
铸铁HT200	1.6	1.6	1.5
铸钢ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不锈钢ZG1r18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6
