气动开关蝶阀

气动开关蝶阀 概述

是由气动执行机构及蝶阀阀体组成,是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

D643H气动多层次硬密封法兰蝶阀D643H气动多层次硬密封法兰蝶阀
Dd643气动多层次金属硬密封蝶阀(配GT汽缸)Dd643气动多层次金属硬密封蝶阀(配AW汽缸)

特点

由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

主要技术参数

公称通径DN(mm)50~200050~500
公称压力PN(MPa)0.61.01.62.54.0
试验压力强度试验0.91.52.43.756.0
密封试验0.661.11.762.754.4
气密封试验0.60.60.60.60.6
渗漏率<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式蜗杆蜗轮传动、气传动、电传动

七、 主要零件的材质

零件名称材料
阀体铸铁、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢、不锈钢、铬钼钢
密封圈不锈钢与耐高温石棉板组合成多层次
阀杆2Cr13、1Cr13不锈钢、铬钼钢
轴承奥氏体不锈钢、304氮化
填料柔性石墨

八、 三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

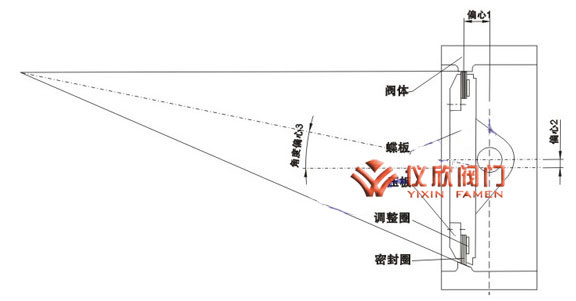

D643H气动多层次硬密封法兰蝶阀三偏心原理

九、 外形尺寸

D643H气动多层次硬密封法兰蝶阀D643H气动多层次硬密封法兰蝶阀
Dd643气动多层次金属硬密封蝶阀结构尺寸图(配GT汽缸)Dd643气动多层次金属硬密封蝶阀结构尺寸图(配AW汽缸)
Dd343H-6C.P.R.V系列法兰式多层次金属硬密封蝶阀
6
910
公称通径长度 标准值外形尺寸 (参考值)连接尺寸 (标准值)重量 (kg)
LHDd343HDd643HDd943HPN0.6MPaPN1.0MPa
毫米英寸H1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551401104-141651254-1817
6521/2112170115370180200625245725302502551601304-141851454-1820
803114180120380180200645245725652502551901504-182001608-1823
1004127190138420180200675355926002502552101704-182201808-1825
1255140200164460180200715355926402502552402008-182502108-1840
1506140210175555270280800355927053003152652258-182852408-2247
20081522302007604004258502501707753003153202808-183402958-2260
2501016525024383040042592525017094530031537533512-1839535012-2295
300121782702508954505601035450220107030031540039512-2244540012-22124
350141902902809504505601070450220114030031549044512-2250546016-22181
4001621631030511905355801190450220121030031554049516-2256551516-26260
4501822233035012555355801250650280133557571459555016-2261556520-26338
5002022935038013055355801290650280141557571464560020-2267062020-26360
6002426739044513405706601455850380160565681075570520-2678072520-30540
7002829243048015207505501585850380184465681086081024-2689584024-30580
80032318470530171075055017001250380204065681097592024-30101595024-33845
9003633051058018107505501965125038022557858631075102024-301115105028-331050
10004041055065019609007502015125038023807858631175112028-301230116028-361500
120048470630760225010009252250125038026407858631405134032-331455138032-392000
14005653071085024351000925   2886  1630156036-361675159036-423000
160064600790103027801000925   3156  1830176040-361915182040-484700
180072670870123030201100980   3421  2045197044-392115202044-486500
200080760950135032701100980   3685  2265218048-422325223048-488700



Dd
3
6
9
43H-
16
25
C.P.R.V系列法兰式多层次金属硬密封蝶阀
公称通径长度 标准值外形尺寸 (参考值)连接尺寸 (标准值)重量 (kg)
LHDd343HDd643HDd943HPN1.6MPaPN2.5MPa
毫米英寸H1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551651254-181651254-1819
6521/2112170115370180200625245725302502551851454-181851458-1822
803114180120380180200645245725652502552001608-182001608-1825
1004127190138420180200675355926002502552201808-182351908-2228
1255140200164460180200715355926402502552502108-182702208-2643
1506140210175555270280800355927053003152852408-223002508-2650
200815223020076040042585025017077530031534029512-2236031012-2664
2501016525024383040042592525017094530031540535512-2642537012-3099
300121782702508954505601035450220107030031546041012-2648543016-30130
350141902902809504505601070450220114030031552047016-2655549016-33188
4001621631030511905355801190450220121030031558052516-3062055016-36270
4501822233035012555355801250650280133557571464058520-3067060020-36350
5002022935038013055355801290650280141557571471565020-3373066020-36375
6002426739044513405706601455850380160565681084077020-3684577020-39560
7002829243048015207505501585850380184465681091084024-3696087524-42610
800323184705301710750550170012503802040656810102595024-39108599024-48880
9003633051058018107505501865125038022557858631125105028-391185109028-481100
10004041055065019609007502015125038023807858631255117028-421320121028-561600
120048470630760225010009252250125038026407858631485139032-481530142032-562150
14005653071085024351000925   2886  1685159036-481755164036-623200
160064600790103027801000925   3156  1930182040-561975186040-625000
180072670870123030201100980   3421  2130202044-562195207044-706900
200080760950135032701100980   3685  2345223048-622425230048-709100



Dd
3
6
9
43H-40C.P.R.V系列法兰式多层次金属硬密封蝶阀
公称通径结构长度 (标准值)外形尺寸 (参考值)连接尺寸 (标准值)
LHDd343HDd643HDd943HPN4.0MPa
毫米英寸H1

A1

B1H2A2B2H3A3B3DD1Z-d
5021081501123501802006252501705302502551651254-18
6521/21121701153702702806252501705302502551851458-18
8031141801203802702806452501705652502552001608-18
10041271901384202702806752501706002502552351908-22
12551402001644603804207154502206402502552702208-26
15061402101755553804208004502207053003153002508-26
200815223020076040042585045022077530031537532012-30
2501016525024383040042592545028094530031545038512-33
300121782702508954505601035650280107030031551545016-33
350141902902809504505601070650280114030031558051016-36
4001621621030511905355801190650280121030031566058516-39
450182223303501255535580   133557571468561020-39
500202293503801305535580   141557571475567020-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。Dd-代表多层次密封结构
