YG485TA中继器---930元（没图）光电隔离  1个电源  115.2Kbps（2型号没区别  只有供电的区别）

光隔RS-485中继器---------零延时智能收发转换、无需控制信号

一 用途

光隔RS-485中继器（YG485A、YG485TA）用于延长RS-485的传输距离，还可以用于增加RS-485信号的驱动能力（带负载能力）。具有零延时智能收发转换功能，无需控制信号。光隔RS-485中继器还可以实现RS-485信号的光电隔离。

二安装及性能

在RS-485通信线上串接一个中继器，则可延长1.2Km（9600bps时）。在RS-485通信线上串接一个YG485A（或YG485TA）能够使RS-485的带负载能力增加到128个。YG485A、YG485TA支持zui高通信速率一般为9600bps。同时具有吸收浪涌电流的抗雷击保护功能。由于YG485A（或YG485TA）*内部零延时智能收发转换技术，所以确保适合所有半双工通信软件。

三 外形图

YG485A（或YG485TA）的外形为DB-25/DB-25转接盒大小，如图。

两端DB-25引脚分配均如下：

16               5           6             22

+5V电源    RS-485（+A）  RS-485（—B）   地

YG485A的两端不分方向，均为DB-25针座。注意：YG485A两端DB-25的电源必须为相互隔离的两组电源才能达到*隔离的效果。YG485A（或YG485TA）对外接的+5V电源没有严格要求（电压4.5~5.5V，功耗电流<100mA）。建议选用波仕电子的微型开关稳压电源（输入交流220V，输出隔离直流5V100mA，仅重35克，插头大小），也可用电池供电。当YG485A的两端DB-25的电源为同一个电源时，YG485A可作为非光隔中继器使用。

YG485TA两端DB-25引脚分配分别如下：

加电源的一端： 不加电源的一端：

16    5       6    22     5        6     22

+5V     +A   —B   GND   +A     —B    GND

注意：YG485TA只需在其中一端DB-25的16脚与22脚之间接电源（见标签）。

YG485A（或YG485TA）*波仕零延时自动收发转换技术，所以可以用简单方法直接进行检测：首先在两端加电源，然后在其中一端的+A 与—B 之间加一节电池（0.6 到 5V 均可），当+A接电池正极、—B 接电池负极时则YG485A的另外一端的+A与—B之间为正电压，反之，当+A接电池负极、—B接电池正极时则YG485A的另外一端的+A与—B之间为负电压。

首页 　 公司简介 　 产品信息 　 销售代理 　 软件下载 　 人才招聘 　 62425625 传真

产品信息   RS-232/RS-485/RS-422转换器   RS-232/RS-485/光纤转换器   RS-232光电隔离器、远程收发器   RS-485中继器、超远程驱动器   USB、以太网/串口、光纤     其它串口类产品 　              CAN多机通信图

RS-485中继器、RS-232/485超远程驱动器 零延时RS-485中继器为波士电子发明，是世界上体积zui小的RS-485中继器! 波士中继器拥有:ZL02378840，仿冒必究！ 波士*CAN232G、CAN485G光隔超远程驱动器只需要二根线即可将RS-232或RS-485延长5000米！ 省去了用中继器需要在野外供电的麻烦！   主要优点： ·*零延时自动收发转换技术！ ·无须修改软件！无须跳线设置速率！ ·确保适合所有RS-232软件！ 用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书（.pdf格式文件） 型 号 说 明 特 性 波士RS-485集线器系列  HUB4485G 1路RS-485拖4口RS-485光隔集线器           隔离5V供电  HUB8485G 光隔RS-232/8路RS-485集线转换器 5V供电 波士RS-485/422中继器系列  YG485C RS-485光隔中继器 隔离5V供电  YG485TA RS-485光隔中继器 5V供电  YG422C RS-422光隔中继器 隔离5V供电  YG422TC RS-422光隔中继器 5V供电  Y485TC RS-485/RS-422中继器 5V供电  EH485C RS-485/422驱动增强器（驱动增加2倍） 5V供电 波士RS-232/485/422超远程驱动器系列  CAN232G RS-232光隔超远程驱动器 5V供电  CAN232 RS-232超远程驱动器              5V供电  CAN485G RS-485光隔超远程驱动器 隔离5V供电  CAN422G RS-422光隔超远程驱动器 隔离5V供电  YG—CAN CAN高速光隔中继器（0-150Kbps）          隔离5V供电  CAN232B RS-232/CAN协议转换器（支持CAN2.0、0-150Kbps） 5V供电

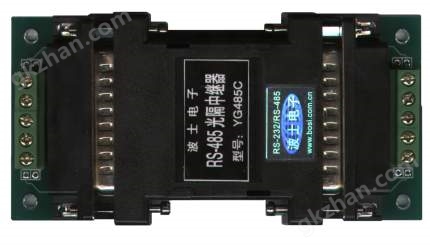

                 波士RS485光隔中继器 （YG485C）

产品描述 　　型号：YG485C　型　　YG485TA　型 　　

光隔　RS-485　中继器 　　---零延时智能收发转换、无需控制信号 　　 　

一　用途 　

  　光隔RS485中继器（YG485C、YG485TA）用于延长RS485的传输距离，还可以用于增加RS485信号的驱动能力（带负载能力）。具有零延时智能收发转换功能，无需控制信号。光隔RS485中继器还可以实现RS485信号的光电隔离。 　　 　　二　安装及性能

　　在　RS485　通信线上串接一个中继器，则可延长1.2Km（9600bps　时）。在RS485通信线上串接一个　YG485C（或　YG485TA）能够使　RS485　的带负载能力增加到128个。YG485C、YG485TA支持zui高通信速率一般为　9600bps。同时具有吸收浪涌电流的抗雷击保护功能。由于YG485C（或YG485TA）*内部零延时智能收发转换技术，所以确保适合所有半双工通信软件。 　

三　外形

　　YG485C（或YG485TA）的外形为DB25／DB25转接盒大小。 　　武汉波仕电子有限公司 　　主营产品：RS232转换器，光纤转换器，光电隔离器，远程收发器，光纤转换器，USB、以太网／串口、光纤，RS-232／RS-485／光纤转换器，RS-232／RS-485／RS-422转换器，RS-485中继器、超远程驱动器，其它串口类产品 　　 　　
