过电压保护器测试仪_TP_JYGB_技术资料

　　作为电力系统中一种新型过电压保护装置，三相组合式过电压保护器已大量应用于35kV及以下电力系统中，用以限制雷电过电压、真空断路器操作过电压以及电力系统中可能出现的各种暂态过电压，可有效地保护电动机、变压器、开关、电容器、电缆、母线等电力设备的绝缘不受损害，对相间和相对地的过电压均能起到可靠的限制作用，是传统的避雷器所不具备的。

　　对过电压保护器的试验，应该符合《DL/T 474.5-2006》现场绝缘试验实施导则第5部分：避雷器试验要求。三相组合式过电压保护器主要分为有带串联间隙过压保护器和无间隙过压保护器两大类，其试验项目内容要求分别使用高压工频交流和高压直流电源，试验时需要直流高压试验设备及交流耐压试验设备各一套，设备体积大、件数多，且试验现场需要提供220V供电电源才可使用，试验接线测试较为繁琐，工作效率低下。国内尚无可覆盖有间隙和无间隙过电压保护器的专用仪器。为此拓普电气开发了一款适用于10kV电压等级及以下的三相组合式过电压保护器综合测试装置，用于三相组合式过电压保护器调试及试验项目，以期及早发现设备内部绝缘受潮及阀片老化等危险缺陷。

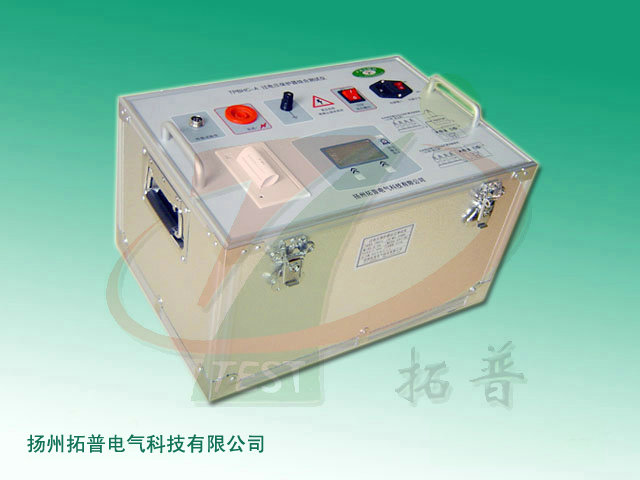

　　扬州拓普电气科技有限公司推出的过电压保护器测试仪可完成无间隙型过电压保护器及氧化锌避雷器的直流1mA参考电压试验，通过外接试验变压器可实现对有间隙型过电压保护器的工频放电电压试验。

　　功能特点

　　1、仪器主机采用高强度、高绝缘、耐磨仪器箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。

　　2、该仪器直接使用220V市电供电，能满足试验现场要求。

　　3、周到的安全设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因界面误操作导致输出高压，而对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。

　　4、仪器主机内置32位高速处理器，具有强大的数据处理能力。

　　5、全中文简体液晶显示，人机界面良好，操作简单直观。

　　6、仪器功能全面配置灵活，主机可直接输出直流高压用于测试无间隙三相过电压保护器及氧化锌避雷器，也可配置试验变压器用于有串联间隙过电压保护器的工频放电试验。

　　7、试验参数包括有串联间隙过电压保护器交流动作电压试验和无间隙过电压保护器及氧化锌避雷器的直流1mA参考电压试验，数据可信、精度高。

　　8、该过电压保护器测试仪附件配置齐全，能满足各类过电压保护器的试验现场需要。

　　技术指标

　　1、工频放电试验

　　(1)输出电压：AC 0.00～30.0kV

　　(2)分 辨 率：0.1kV

　　(3)测量准确度：±1.5%±2个字

　　(4)测试间隔时间：≥15S

　　(5)测试完毕自动计算三次平均值并具有可选打印功能

　　2、直流1mA参考电压试验

　　(1)额定输出：电压：0～30kV      电流：0～1000μA

　　(2)测量范围：电流：0～1000μA   电压：0～30.0kVdc

　　(3)分 辨 率：电流：1μA         电压：0.1kV

　　(4)测量准确度：±1.5%±1个字

　　(5)具有残压自动泄放功能

　　3、其他参数

　　(1)电源供电：AC220V、50Hz

　　(2)环境温度：-10℃～+50℃

　　(3)相对湿度：RH≤80%

　　(4)海拔高度：<1000m
