矿用本安型声光报警器

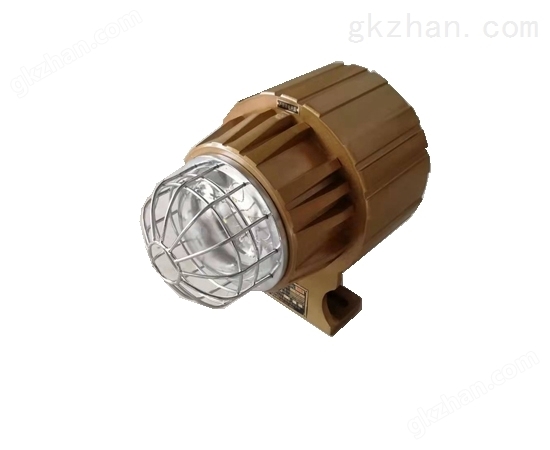

KXB12(A)矿用本安型声光报警器

一 概述

1.1产品特点：

1.1.1  警示器设置有54路语音，控制方式采用CAN2.0B 总线方式，使用安装更方便，性能更稳定。

1.1.2 控制及语音电路采用进口MCU单片机微处理技术，进行智能控制，性能稳定可靠，语音部分音质清晰宏亮。

1.2用途及适用范围:

KXB12(A)型矿用本安型声光报警器广泛应用于各种煤矿设备，用语音和灯光警示告知设备的工作状态。

1.3使用环境条件

温度：0℃～40℃；

相对湿度：＜96%RH（25℃）；

大气压力：（86～106）kPa；

煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

1.4.防爆型式：  矿用本质安全型；

        防爆标志：  “ExibIMb”。

二  结构特征及工作原理

结构特征：警示器的控制方式为CAN总线触发方式，通过*的CAN总线控制技术通讯，语音控制器，扬声器，警示灯和箱体组成，通过专用CAN总线传递语音数据，经过单片机信号处理单元，触发相应的语言信号和警示灯。如有机车机车启动或机车故障，则控制器进入语音状态，开始提示警示音，告知现场人员。警示语言可根据用户要求设定。

工作原理：矿用本安型声光报警器的光信号由白、红发光元器件组成，排列成白、红两色品字形状,红灯闪烁表示区间有机车启动运行或有故障，白灯表示安全（兼照明用）

三  主要性能及技术参数

3.1主要性能

3.1.1警示灯为红、白色，本警示器上电后，白光LED一直保持亮的状态，当有语音内容播出时, 警示器为红灯闪烁状态，扩音器鸣叫，提醒人员及车辆注意，当故障排除或者警告解除，警示器为白LED发光状态，同时不再提示相关语句。

3.1.2矿用本质安全型声光报警器的光信号在黑暗中20m处应清晰可见。

白光led功率 ≤5W, 　　　　红光ＬＥＤ≤３ｗ；

3.2 基本参数

3.2.1额定电压：DC12V ，电流:800mA（语音时瞬间电流值），功率：10W。

3.2.2报警方式：语音信号+光信号；CAN数据控制语音输出，详见附表A，语音强度>85dB。

四 外形安装尺寸、接线示意图及重量

4.1外形安装尺寸及接线示意图

4.2重量：10kg
