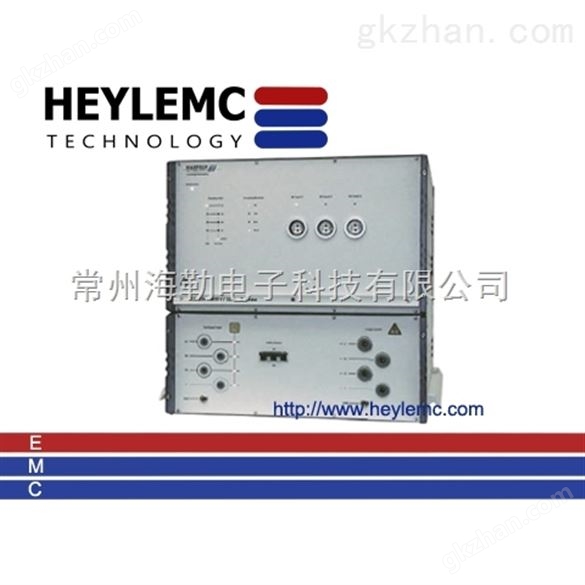

PSURGE8000浪涌平台单相耦合 / 去耦合网络 PCD130
IEC 和EN 标准覆盖的三相交流和直流电源端口的测试，标准建议了在耦合网络内耦合和去耦合的元件值，这些值主要是依据欧洲模型的交流电源线而定。PCD 130包括了所有IEC/EN标准要求的自动耦合路径，为了对试验者在高电压脉冲测试时提供非常的安全措施，PCD 130的EUT输出口特别设计为4mm连接头。
ANSI / IEEE 是许多美国标准对电源线测试的参考标准，如TIA-968-A (FCC part 68) 和 cordia (Bellcore) GR-1089-CORE。ANSI标准包含了许多和IEC标准同样的信息，但对于电源线是依据美国的实际使用状况制定。
在IEC标准中，低压电源对地阻抗规定了附加的10 ohm电阻，ANSI没有串联阻抗在脉冲路径中，这个不同源自在欧洲变压器分配中零线和地的连接，但在美国的供电输入中没有。PCD 130 通过用户选择，可以按照IEC或ANSI标准自动选择正确的耦合选件。
WinFEAT&R 测试软件方便了测试系统的安装和运行，更重要的时，测试可以按用户可选的路径，自由的存储在计算机上。
特征
三个高电压输入接口
组合波1.2/50us - 8/20us
振铃波100kHz
8kV 脉冲电压
相电压 690Vac （相-相）
每相EUT的电流32A
每个路径的相位角同步
优点
标准 — 特定的设计，*和超过IEC，EN和ANSI标准对电源线测试的要求。
同步路径切换 — PCD 130和选择的耦合路径脉冲同步。
安全方便 — 高压安全连锁连接允许用户安全、简单方便的进行测试。
32A容量 — 每相32A交流和直流负载能直接通过PCD 130连接测试。
稳定、可靠 – 高质量元件的选择，确保PCD130在极其严酷的环境下连续运行。
快速完成测试- PCD 130 有3个多路输入接口，使得连续的其它脉冲测试时，无须对EUT切换信号源。
适用于
单相 & 三相电源线系统
IEC 61000-4-5 Ed 1 & 2 电源线测试
IEC 61000-4-12 电源线测试
ANSI C62.41 & C62.45 电源线测试
其它IEC & EN 产品标准
技术规格
zui大脉冲电压 | 8kV |
| EUT 连接 | 4mm HV 安全插座 |
zui大交流电压 | 690VRMS (相 – 相) |
| 相位同步 | 跟随耦合路径 |
zui大直流电压 | 110V |
| 相位同步精确度 | ±1° |
zui大交流电流 | 32ARMS |
| 耦合元件和路径 | PSURGE 8000控制 |
zui大直流电流 | 32A |
| 供电电源 | 85 – 264V 50/60Hz |
测试电压输入端 残留电压 | zui大为输入脉冲电压的15% |
| 去耦电感引起的电流跌落 | zui大电流£10%和 cos φ³0.7 |
重量和尺寸(长 x 宽 x 深, 净重) |
PCD 130 45 x 50 x 57 cm 69 kg |
PCD 130 供货范围（订货号： 249964 ）
数量1 PCD 130 耦合/去耦合网络
数量1 Haefely Bus 线 1m
数量1 接地线 1m
数量1 接地线 0.25m
数量1 10A 电源线 (按适用的国家规格)
数量1 用户手册
