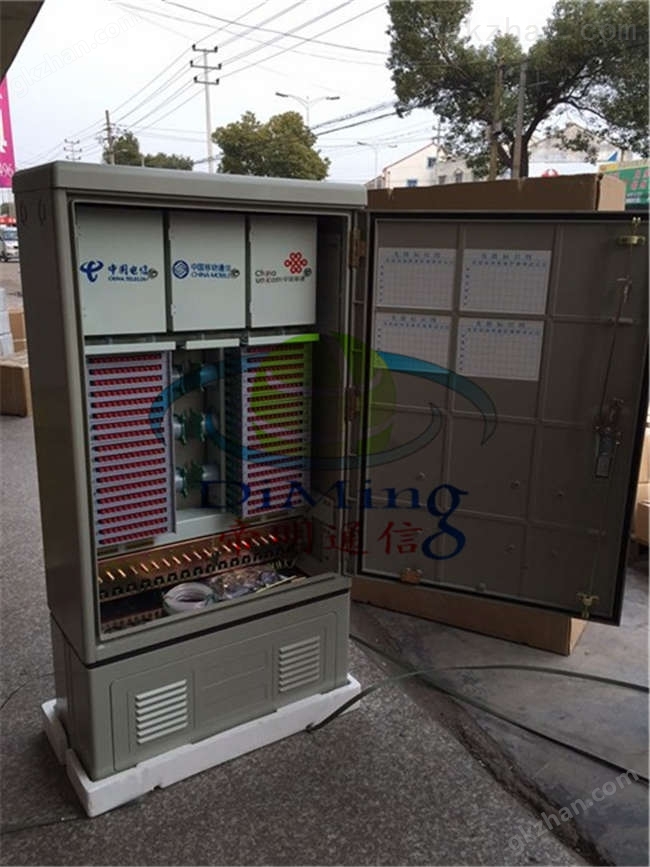

720芯壁挂式光缆交接箱

    DMF5-17Ba 系列光缆交接箱是一种小容量箱体，配线容量 144 芯、直熔 72 芯，内部结构分区合理、清晰，有独立的裸纤及跳线管理，储纤区采用旋转门设计，操作空间灵活、方便。SMC 箱体，采用全正面操作，产品具有良好的保温、隔热、耐腐蚀性能，此型号箱体可配置底座落地安装，也可对箱体进行挂杆、挂墙安装。适用于 FTTx 小容量分支配线节点，一般安装于小区绿地、楼边、电线杆等环境中。

光缆交接箱产品介绍及应用

    随着电信营商 3G、FTTx 宽带提速工程的快速发展，传统传输线路带宽及光接入端口已经远远不能满足需要，基于 EPON/GPON 的 FTTx 网络结构，已成为运营商通信传输线路的*方案。光缆交接箱作为传输线路中的重要组成部分，为适应传输网络的发展要求，功能从大芯数、熔配一体逐步过渡到多缆、小芯数、带分光配线等实际应用环境上来，其结构对熔接配线、线缆管理、分光配置、防护等提出新的要求。

    帝明通讯光缆交接箱产品，针对各地区域气候环境，推出不同材质、分光功能、配线容量的光缆交接箱产品可供选择，现已广泛应用于电信运营商 3G网络、光进铜退、FTTx、城域网传输改造等项目中，应用方案如下：

支持 EPON/GPON分光功能

    帝明通讯多年来积极参与行业标准的制订，并参与 YD/T988-2007<<通信光缆交接箱>>的起草及编制，该标准已成为行业内光缆交接箱设计、制造、测试、验收的重要参考依据。

一、 产品概览

帝明光缆交接箱产品种类齐全，应用场景多种多样，适用于各种FTTx应用场景的布署。

1  144芯  DMF5-17Ba  955×520×288  落地/挂杆/挂墙安装、SMC箱体

2  DMF5-17Aa  1350×750×320  落地安装、原装SMC箱体

3  288芯  DMF5-17Ae  1445×756×360  落地安装、SMC箱体

4  DMF5-17C  1600×1200×400  落地安装、双层钣金箱体

5  576芯  DMF5-17Cd  1445×756×625  落地安装、SMC箱体

     注：可选配帝明分光模块实现分光功能。

二、描    述

1  DMF5-17HBa  955×520×288  96芯 64芯

选配FFG-1/FFG-17/FFG-34分光模块。

84芯分支配线，12芯主干配线，72芯直熔。

落地/挂杆/挂墙安装、SMC箱体。

2  DMF5-17HBb  1120×630×380  156芯 6*n(n为分光比)

6个MIN型盒式光分路器位。

144芯配线，12芯主干熔接，48芯直熔。

落地安装、钣金箱体。

3  DMF5-17Ah  1445×756×360  192芯 128芯

选配FFG-1/FFG-17/FFG-34分光模块。

180芯分支配线，12芯主干配线。

落地安装、SMC箱体。

4  DMF5-17HAa1  1350×750×320

10个MIN型盒式光分路器位。

288芯配线，120芯直熔、使用FJX12e模块。

落地安装、科隆SMC箱体。

5  DMF5-17HAe  1345×756×360

288芯10*n(n为分光比)

同上，箱体为国产SMC箱体。

6  DMF5-17HCe  1600×1100×428  720芯

12*n(n为分光比)

12个MIN型盒式光分路器位。

720芯配线，288芯直熔、使用FJX12e模块。

落地安装、钣金箱体。

注：使用盒式光分路器时，分光比可选，不占用配线空间。

三、 产品介绍

1 普通光缆交接箱：

1.1 144 芯光缆交接箱（DMF5-17Ba）

DMF5-17Ba 系列光缆交接箱是一种小容量箱体，配线容量 144 芯、直熔 72 芯，内部结构分区合理、清晰，有独立的裸纤及跳线管理，储纤区采用旋转门设计，操作空间灵活、方便。

SMC 箱体，采用全正面操作，产品具有良好的保温、隔热、耐腐蚀性能，此型号箱体可配置底座落地安装，也可对箱体进行挂杆、挂墙安装。适用于 FTTx 小容量分支配线节点，一般安装于小区绿地、楼边、电线杆等环境中。

分区设计

裸纤保护区

配线区（144芯）

直熔区(72芯)

光缆开剥保护区

储纤区（旋转设计）

落地安装（955×520×288mm）

挂杆/挂墙安装（745×520×288mm）

产品配置：

结构尺寸

序号      名称      型号       H×W×D (mm)   容量配置    备注

1     光缆交接箱  DMF5-17Ba   695×520×288    144芯

2     底座        H-HY1\DZ  260×520×280     1

3     挂杆装置    FGG-17Ba    50×510×348     2套/箱

4  带状裸纤保护套管  DLB-3    5.3×3.3×0.9(厚)

根据订单要求配置

    SMC箱体（室外型）144芯配线，72芯直熔。落地、挂墙或挂杆安装，挂墙安装.。接续模块可单做直熔，每个模块直熔容量24芯

720芯壁挂式光缆交接箱

:

亲们 此价格是空箱价格不含运费，拍前请客服详谈运输方式算运费

免费印字：中国电信  中国移动  中国联通 中国广电

需要满配的客户请客服详谈具体配置和型号
