不锈钢耐震膜盒压力表YE-60/75/100/150-B-Z

不锈钢耐震膜盒压力表采用不锈钢波纹膜盒作为测量微小压力的敏感元件。在表壳内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，减轻环境剧烈振动及介质脉冲对仪表示值的影响，指示稳定清晰。不锈钢耐震膜盒压力表适用于测量对不锈钢不起腐蚀作用，无爆炸危险的、有抗震要求的测压系统。表盘上面有调零装置，可以方便调整零位。

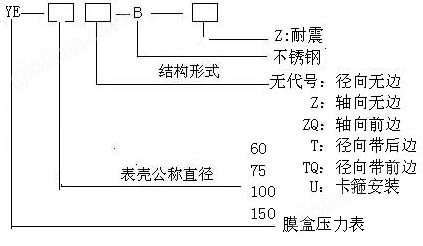

型号命名：

主要技术参数：

型号	YE -60-B-Z	YE -75-B-Z	YE -100-B-Z	YE -150-B-Z
公称直径(mm)	￠60	￠75	￠100	￠150
接头螺纹	M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等级(%)	2.5
测量范围(Kpa)	0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20
使用环境温度(℃)	-25℃~55℃
结构形式	径向无边；轴向无边（Ｚ）；轴向带前边（ZQ）径向带后边(T)；径向带前边（TQ）；卡箍安装（U）
抗震等级	V．H．4
执行标准	Q/320211 DGH02-2003
防护等级	IP65
表壳材质	304SS
接头材质	304SS；316L

结构形式、外形及安装尺寸：

型号	结构形式	外形尺寸 mm
型号	结构形式	A	B	C	D	d	D1	d₀	G	M
YE -60-B-Z	径向无边	31	32	14	60	/	/	/	/	14X1.5
YE -60TQ-B-Z	径向带前边	31	32	14		75	85	3.4	/
YE -60T-B-Z	径向带后边	31	32	15		75	85	3.4	/
YE -60Z-B-Z	轴向无边	30	32	0		/	/	/	/
YE -60ZQ-B-Z	轴向带前边	30	32	0		75	85	3.4	19
YE-100-B-Z	径向无边	44	45	18	100	/	/	/	/	20X1.5
YE-100TQ-B-Z	径向带前边	44	45	18		118	118	5.5	/
YE-100T-B-Z	径向带后边	44	46	19		118	118	5.5	/
YE-100Z-B-Z	轴向无边	43	45	34		/	/	/	/
YE-100ZQ-B-Z	轴向带前边	43	45	34		118	118	5.5	25
YE-150-B-Z	径向无边	50	47	19	149	/	/	/	/	20X1.5
YE-150TQ-B-Z	径向带前边	50	47	19		165	182	5.5	/
YE-150T-B-Z	径向带后边	50	48	20		165	182	5.5	/
YE-150Z-B-Z	轴向无边	51	47	55		/	/	/	/
YE-150ZQ-B-Z	轴向带前边	51	47	55		165	182	5.5	25
		A	B	C	D	K	F	H	h	M
YE-60U-B-Z	卡箍安装	30	32	0	60	46	67	36	20	14X1.5
YE-75U-B-Z	卡箍安装	24	30	10	75	62	82	35	25	G3/8
YE-100U-B-Z	卡箍安装	43	45	34	100	69	109	44	38	20X1.5
YE-150U-B-Z	卡箍安装	51	47	55	150	107	160	45	40	20X1.5
注：连接螺纹可按要求订货
