单锥双螺旋混合机
适用范围
单锥双螺旋锥形混合机用于化工、冶金、食品、制药、化肥、涂料、颜料、染料、农药、橡胶饲料、添加剂、耐火材料、精细化工、新材料、电子塑料、陶瓷、矿山、建材等各行业。该混合机对混合物料适应性广，粉料、颗粒状物料、浆料或粘稠体的混合、搅拌、可配备喷液喷淋系统，可按用户要求设计成真空状态、带压状态、加热或冷却等工艺条件，满足各种工艺状况下物料的混合、搅拌。对热敏性物料不会产生过热，对颗粒物料不会压馈和磨碎，对比重悬殊和粒度不同的物料混合不会产生分层离析现象，对粗料、细料和超细粒，纤维或片状的混合也有良好的适应性。
单锥双螺旋锥形混合机用于化工、冶金、食品、制药、化肥、涂料、颜料、染料、农药、橡胶饲料、添加剂、耐火材料、精细化工、新材料、电子塑料、陶瓷、矿山、建材等各行业。该混合机对混合物料适应性广，粉料、颗粒状物料、浆料或粘稠体的混合、搅拌、可配备喷液喷淋系统，可按用户要求设计成真空状态、带压状态、加热或冷却等工艺条件，满足各种工艺状况下物料的混合、搅拌。对热敏性物料不会产生过热，对颗粒物料不会压馈和磨碎，对比重悬殊和粒度不同的物料混合不会产生分层离析现象，对粗料、细料和超细粒，纤维或片状的混合也有良好的适应性。
单锥螺带混合机打木箱发货
单锥双螺旋混合机内部结构加装喷液

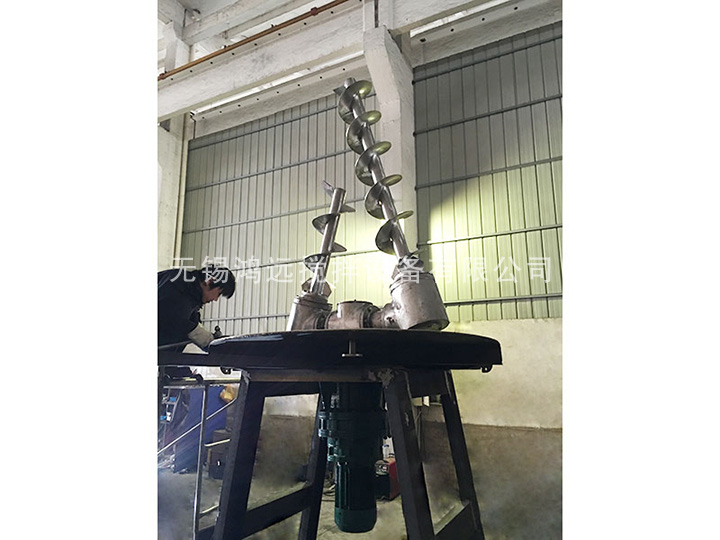

单锥双螺旋混合机制作
工作原理
混合机筒内的两只非对称螺旋的快速自转将物料向上提升，形成两股非对称沿筒壁自下向上的螺柱形物料流，转臂带动的螺旋公转运动，使螺旋外的物料不同程度进入螺柱包络线内，一部分物料被错位提升，另一部分物料被抛出螺柱，从而达到合圆周方位物料的不断扩散，被提到上部的两股物料再向中心凹穴汇合，形成一股向下的物料流，补冲了底部的空穴，从而形成对流循环。由于上述运动的复合，物料在短时间内获得了均匀混合，混合精度较高。
混合机筒内的两只非对称螺旋的快速自转将物料向上提升，形成两股非对称沿筒壁自下向上的螺柱形物料流，转臂带动的螺旋公转运动，使螺旋外的物料不同程度进入螺柱包络线内，一部分物料被错位提升，另一部分物料被抛出螺柱，从而达到合圆周方位物料的不断扩散，被提到上部的两股物料再向中心凹穴汇合，形成一股向下的物料流，补冲了底部的空穴，从而形成对流循环。由于上述运动的复合，物料在短时间内获得了均匀混合，混合精度较高。

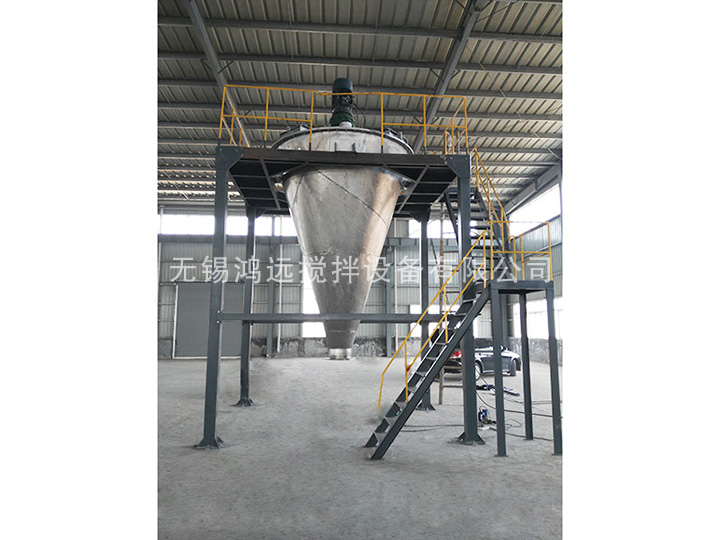

楼梯平台单锥双螺旋混合机

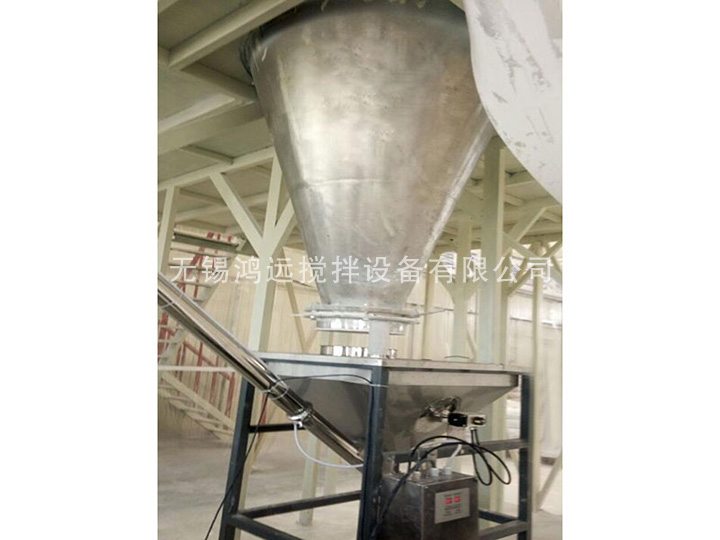

现场安装

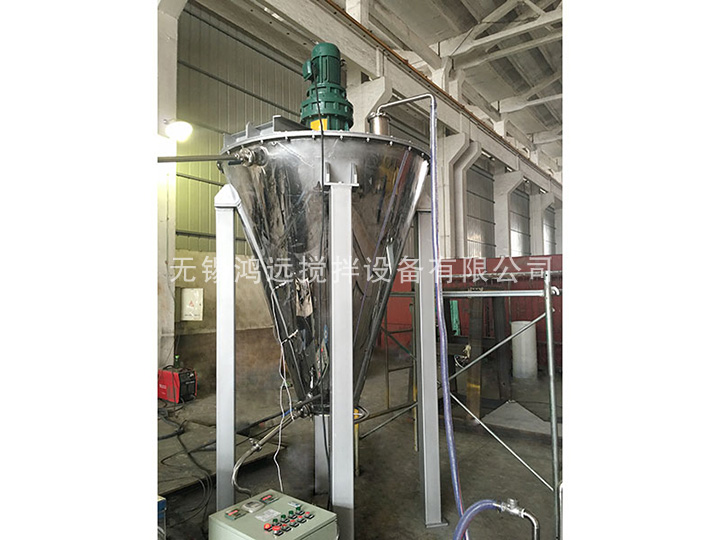

现场调试
结构特点
单锥双螺旋锥形混合机，它由传动部分、筒盖、螺旋、筒体、出料阀等组成。
1、传动部分：由自转电机和公转电机的运动，通过蜗轮蜗杆、齿轮调整到合理的速度，然后传递给螺旋实现自、公转两种运动。单锥双螺旋锥形混合机，它由传动部分、筒盖、螺旋、筒体、出料阀等组成。
2、筒盖部分：筒盖支撑着整个传动部分，传动部分用螺旋固定筒盖上，筒盖上设有供料口、观察口、清洗口、维修孔。
3、螺旋部分：筒体内两只非对称排列的螺旋作自、公转行星运动时，在较大范围翻动物料，使物料快速达到均匀混合。
4、筒体部分：筒体为锥形结构，作乘物料用，使出料迅速、干净、无积料，无出料死角。
5、出料阀：出料阀安装在筒体底部，用于控制物料及放料，该出料阀可分手动、气动、电动三种结构形式，可根据用户需要加装液体出料阀（浆液阀）。
专车发货，为客户节省时间
技术参数
| 型号DSL/DDL | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 6000 | 10000 |
| 总容积（m3） | 0.2 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 6 | 10 |
| 生产量（t/h） | 0.2-0.8 | 0.3-1 | 0.5-1.5 | 2-2.5 | 2-4 | 2.5-5 | 4-7.5 | 7-15 | 12-20 |
| 自转转速（r/min） | 143 | 143 | 143 | 57 | 57 | 57 | 57 | 53 | 53 |
| 公转转速（r/min） | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1.6 | 1.3 |
| 电机功率（kw） | 3 | 3 | 3.5 | 5.2 | 5.2 | 7 | 8.7 | 18 | 29.5 |
| 混合时间（min） | 6~10 | 6~10 | 6~15 | 8~18 | 8~20 | 10~25 | 10~25 | 10~27 | 10~30 |
| 外型尺寸 （长×宽×高） | 890×1620 | 940×1670 | 1142×2000 | 1610×2520 | 1636×2800 | 1970×3130 | 2210×3470 | 3050×5920 | 3050×5920 |
