船用日标短系列法兰蝶阀
用途及特点
船用日标短系列法兰蝶阀JIS F7480系列日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构，其密封性能可靠，确保开启时蝶板不接触密封座，处理密封座不均匀负载，延长了使用寿命，确保可靠的密封性能。具有耐高温、耐磨损、耐腐蚀等优点。广泛应用于石油、化工及船舶等管道上。
采用标准
设计标准：API609-83 法兰连接尺寸：JIS B2212 JIS B2213 JIS B2214 结构长度：JIS B2002-1987
压力试验：JIS B2003-1987
驱动形式：手柄、蜗轮、气动、电动。
| 公称通径 | DN | 830W | 830L |
|---|---|---|---|
| 2″～36″ | 2″～36″ | ||
| 公称压力 | PN | 10K | 20K |
| 试验压力 | 强度实验 | 1.5 | 3.0 |
| 密封实验 | 1.1 | 2.2 | |
| 适用介质 | 水、海水、蒸汽、油品。 | ||
| 适用温度 | -29～425℃ | ||
| 零件名称 | 材料 |
|---|---|
| 阀体 | WCB、304、316、316SS、CF8M |
| 阀板 | WCB、304、316、316SS、CF8M |
| 阀杆 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、塑料 |
| 填料 | 柔性石墨、塑料 |

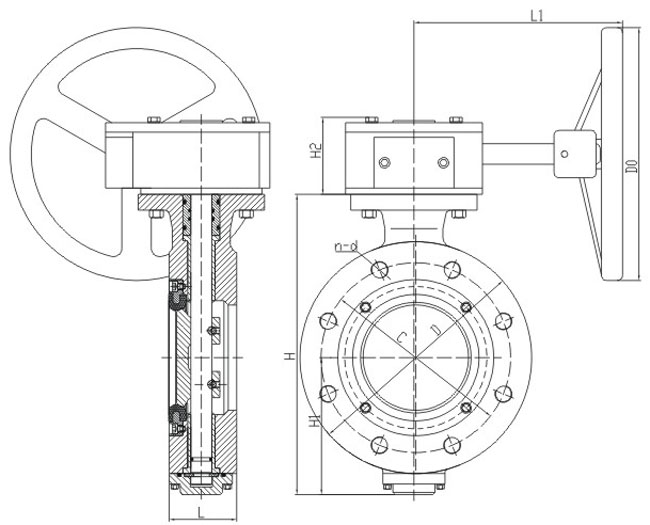

船用日标短系列法兰蝶阀 JIS F7480
产品订货须知：
一、1.产品名称、型号、公称通径2.介质及温度、压力范围3.是否有附件、交货期、特殊要求等以便我们的为您正确选型。
