开封惠尔仪表有限公司
开封惠尔仪表有限公司
| 连接方式： | 法兰卡装式、法兰式、插入式 |
|---|

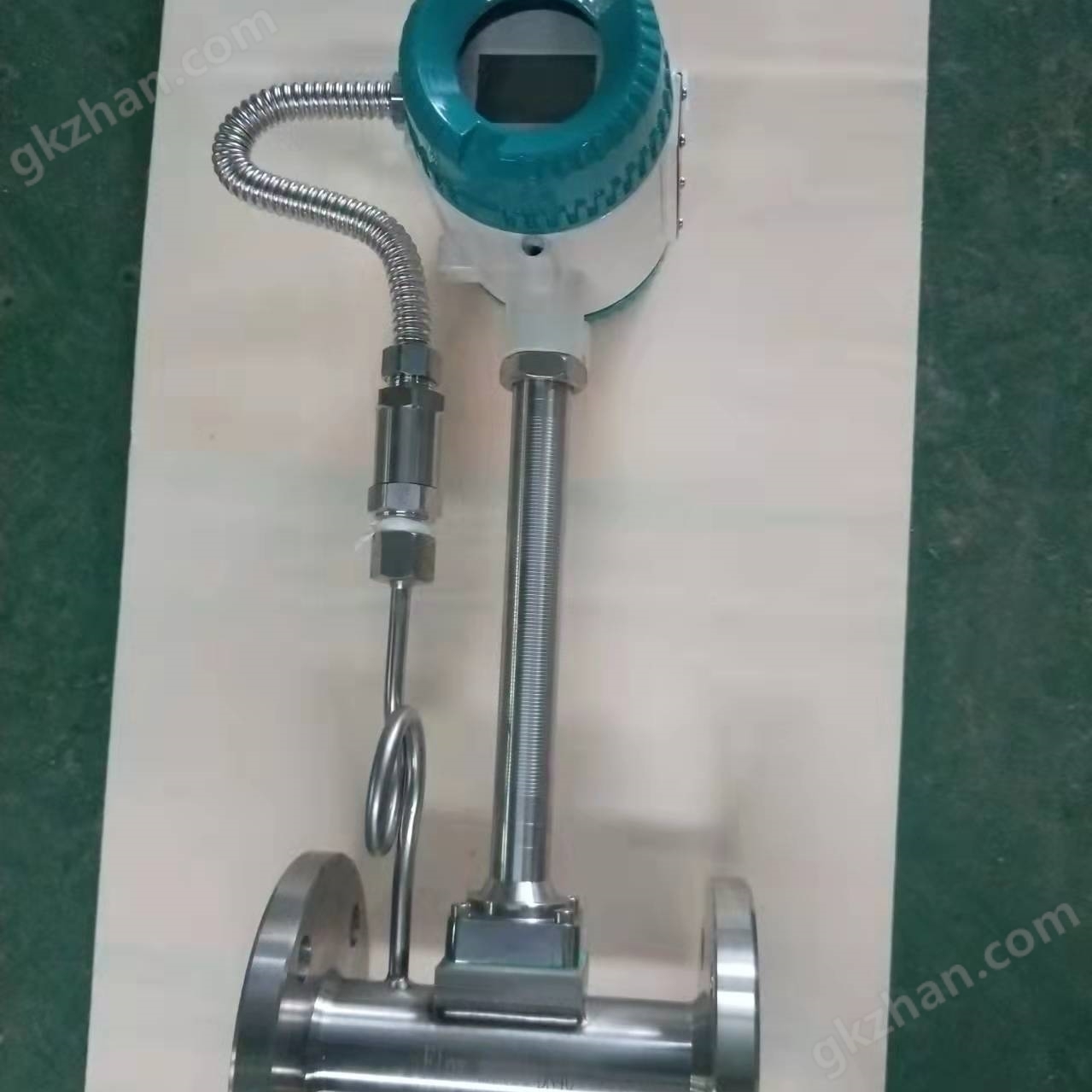

压缩空气智能涡街流量计带温压补偿传感器是以卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的理论为依据来测量蒸汽、气体及低粘度液体流量。再表体中插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面交替产生方向相反有规则的卡门旋涡，其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数，就可以测算出流体流速，再根据表体口径计算出被测介质的流体质量。
开封惠尔LUGB压缩空气智能涡街流量计带温压补偿涡街流量计介绍
智能型涡街流量计是利用液体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内**测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
开封惠尔LUGB压缩空气智能涡街流量计带温压补偿涡街流量计主要技术指标
1.测量介质：液体、气体、饱和蒸汽、过热蒸汽。
2.连接方式：法兰卡装式、法兰式、插入式
3．精度等级：测量精度:法兰卡装式、法兰式为1.0级，1.5级；插入式测量头精度为1.0级，插入工业管精度为2.5级。
4.工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
5.流量测量范围:正常测量流速范围 气体5～50m/s（可以扩展到65m/s）；液体0.5～5m/s（可以扩展到7m/s）。
6.介质温度：常温–25℃～100℃，高温–25℃～150℃或-25℃～300℃。
7.输出信号：脉冲电压输出信号，高电平8～10V，低电平0.7～1.3V， 脉冲占空比约50%，传输距离为100m。 标准电压输出信号，DC4～20 mA，传输距离为3000米。
8.仪表使用环境：温度：-25℃～+55℃；湿度：5～90% RH50℃
9.工作电源：DC12V±10%；DC24V±10%；锂电池3.6V 7.5Ah2两节。
10.材质：表体为304不朽碳钢，转换器外壳为铝合金，表体为316不锈钢需定做。
11.防爆类型：本安型ExiaIICT1-T5，防爆型ExdIIBT4.
12.防护等级：IP65.
开封惠尔LUGB压缩空气智能涡街流量计带温压补偿涡街流量计产品特点
1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
